dn700成品油长输管线施工组织设计VIP免费

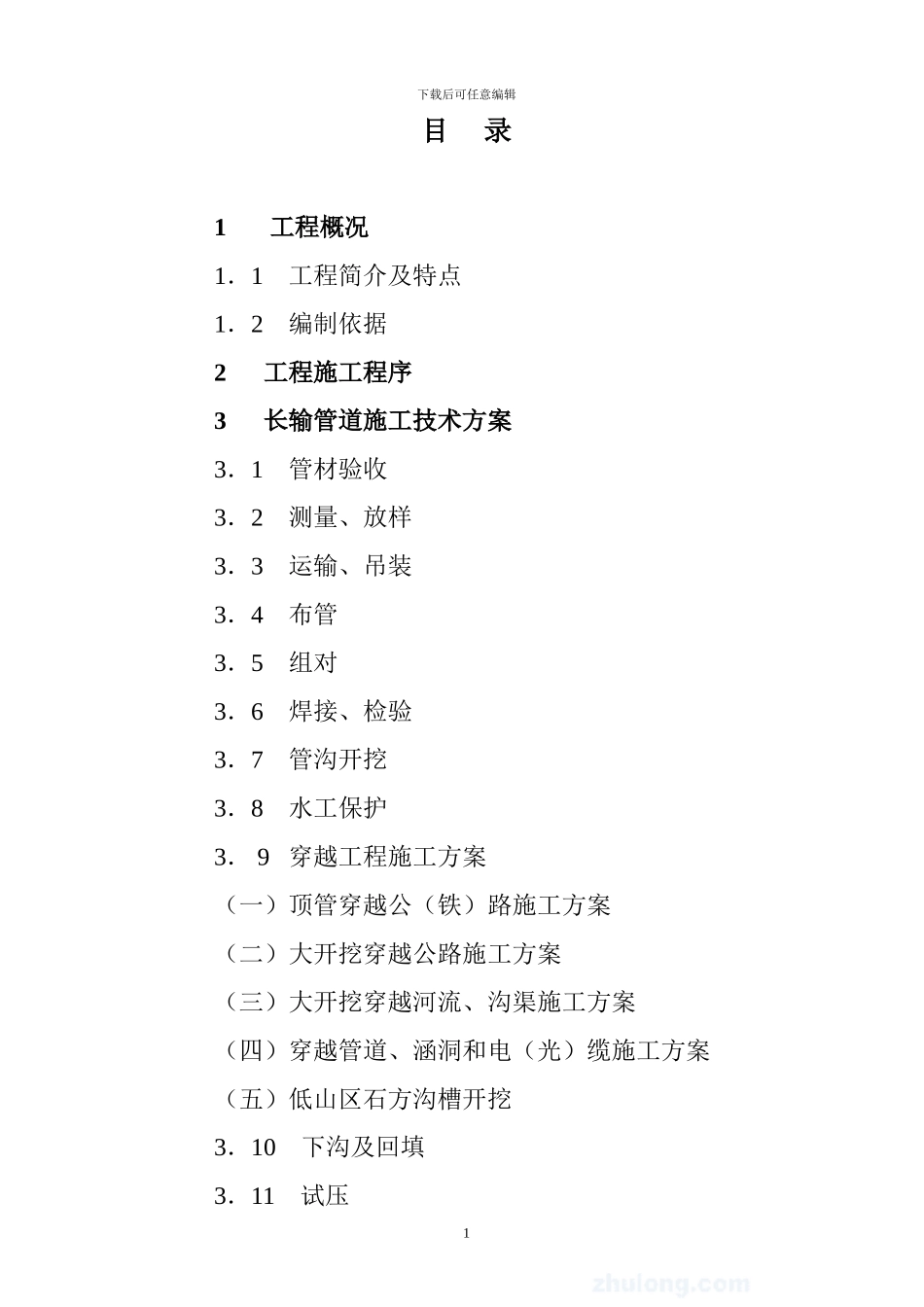

下载后可任意编辑目 录1 工程概况1．1 工程简介及特点1．2 编制依据2 工程施工程序3 长输管道施工技术方案3．1 管材验收3．2 测量、放样3．3 运输、吊装3．4 布管3．5 组对3．6 焊接、检验3．7 管沟开挖3．8 水工保护3． 9 穿越工程施工方案（一）顶管穿越公（铁）路施工方案（二）大开挖穿越公路施工方案（三）大开挖穿越河流、沟渠施工方案（四）穿越管道、涵洞和电（光）缆施工方案（五）低山区石方沟槽开挖3．10 下沟及回填3．11 试压1下载后可任意编辑3．12 死口处理4 施工管理措施4．1 质量保证措施4．2 期保证措施4．3 安全文明施工保证措施4．4 成本控制措施4．5 交工文件资料管理5 附录：本工程执行的法律规范标准和有关规定1 工程概况1．1 工程简介及特点 该工程为中国石油化工股份有限公司建设的“宁波—上海、南京进口原油管道”工程（简称甬沪宁管线）的一部分，主要是利用宁波市深水码头的优势，采纳管道输送的方式解决甬沪宁地区进口原油接卸运输问题，包括宁波大榭段和北仑段。大 榭 段 起 点 位 于 大 榭 岛 关 上 村 （ 桩 号 D1 ， 坐 标 为 X=3313110.472 ， Y=400144.111 ） ， 终 点 为 黄 峙 水 道 上 岸 点 （ 桩 号 CX24 ， 坐 标 为X=3310714.952， Y=395770.068）线路水平长度为 5.9539KM。 沿线自然情况：1、气候：属季风亚热带湿润气候区，四季分明，夏季炎热。年平均气温 16.3°C左右，由西南向东北递减。冬季平均气温 5.1°C。年平均降水 1297.0mm，降水的季节变化较大，全年降水量的 75%左右集中与 3-9 月。所经地区主要表现为季风特征，冬季盛行偏北风，夏季盛行东南风。灾害性天气主要表现为热带风暴、寒潮和台风等，尤其是台风，沿线易受台风和风暴潮袭击。2、地形地貌：起点大榭岛陆域为小型海积平原，局部有低山。地表主要表现为素填土，以碎石、块石夹杂粘土，起伏不平，终点属于宽阔的北仑海积平原，地势低平，微向海倾斜。3、工程地质水位地质：管道所经地区地下水位埋深为 1.0--1.5m，地下水量贫乏，受季节变化影响，对钢管有中度腐蚀性。表层土表现为素填土，杂色松软，由碎石、块石和粘土组成，层厚约 1.0--3.2m；下层表现为粉质粘土，灰黄色黄色，软塑-流塑，厚层状，土质较均一，厚层约为 1.5--2m。4、交通状况：大榭岛上公路网较完备，管道全部沿已建公路敷设，交通便利。干线主管道规格为 ф711×7.9，材质...
