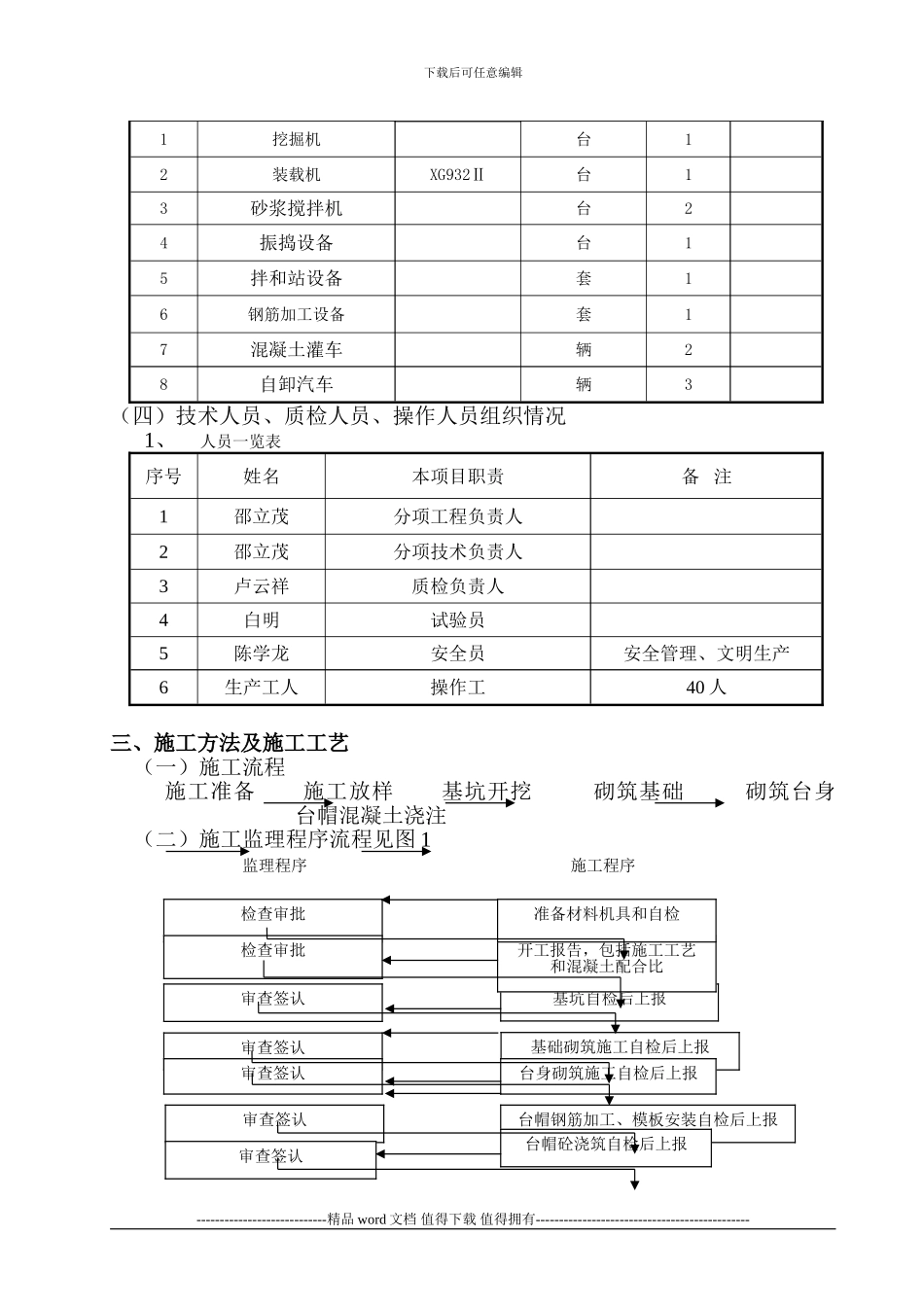

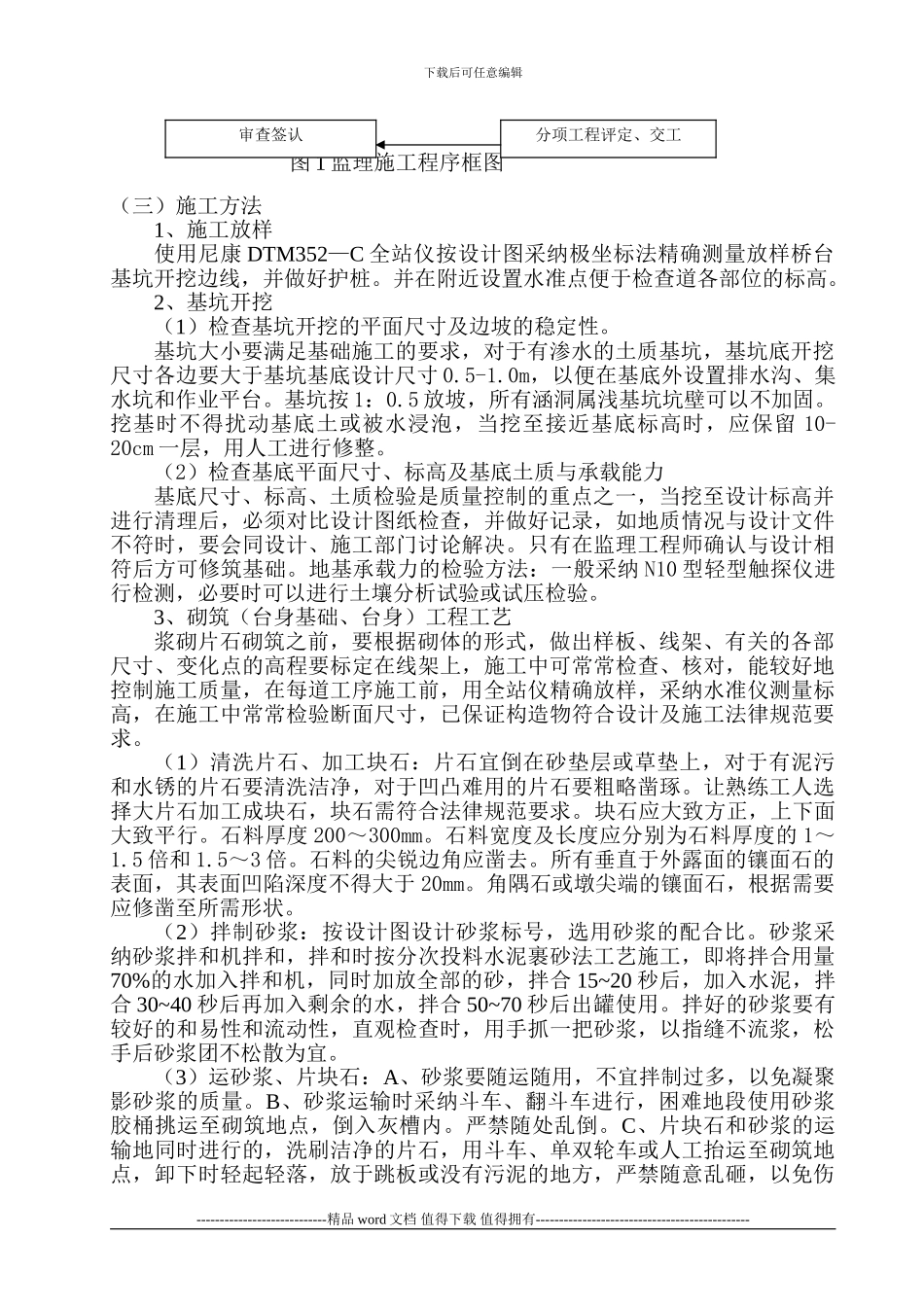

下载后可任意编辑K22+323 桥基础及下部构造 0#台施工技术方案一、工程概况K22+323 1-16m 桥位于国道 213 线三江口~玉碗段改建工程 1 合同木杆段 , 为 跨 越 边 坡 、 深 箐 而 设 。 中 心 桩 号 为 K22+323 , 起 点 桩 号 为K22+337.70,桥长 26 米。桥梁上部结构为 1*16m 普通钢筋混凝土现浇箱梁,简支结构,全桥共 1 联,下部结构采纳重力式 U 型桥台、刚性扩大基础桥台。设计基础分两台,采纳 C15 片石混凝土,台身高 2.5 米,采纳 M10 浆砌片块石,台帽采纳 C30 钢筋混凝土。设计参数如下:中心桩号交角(°)基础及下部构造 1#桥台设计数量(m3)挖机土石方C15 片石混凝土基础M10 浆砌片石台身及侧墙M10 浆砌块石台身及侧墙C30 砼帽石台帽钢筋(t)K22+323410.7131.796.223.322.71.04 二、施工组织计划(一)施工方案基坑采纳挖掘机开挖,人工进行修整,基坑挖出土方统一运至弃土场。砌筑砂浆采纳 350L 砂浆搅拌机在现场拌和。混凝土采纳 JS750 双卧轴强制混凝土搅拌机在拌和,采纳混凝土罐车运输,钢筋统一在预制场钢筋加工间加工,运至现场绑扎,模板采纳钢模。(二)施工进度计划计划于 2024 年 3 月 9 日开工,于 2024 年 4 月 30 日完工。(三)本项目投入的材料、设备1、材料数量一览表序号材料名称单位数量备注1钢筋t1.32水泥t603碎石m36404砂m35705片块石m31002、机械设备一览表序号机械名称型号单位数量备注----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑1挖掘机台12装载机XG932Ⅱ台13砂浆搅拌机台24振捣设备台15拌和站设备套16钢筋加工设备套17混凝土灌车辆28自卸汽车辆3(四)技术人员、质检人员、操作人员组织情况1、人员一览表序号姓名本项目职责备 注1邵立茂分项工程负责人2邵立茂分项技术负责人3卢云祥质检负责人4白明试验员5陈学龙安全员安全管理、文明生产6生产工人操作工40 人三、施工方法及施工工艺(一)施工流程施工准备 施工放样 基坑开挖 砌筑基础 砌筑台身 台帽混凝土浇注(二)施工监理程序流程见图 1----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------监理程序施工程序审查签认审查签认基坑自检后上报检查审批检查审批基础砌筑施工自检后上报开工报告,包括施工工艺和混凝土配...
