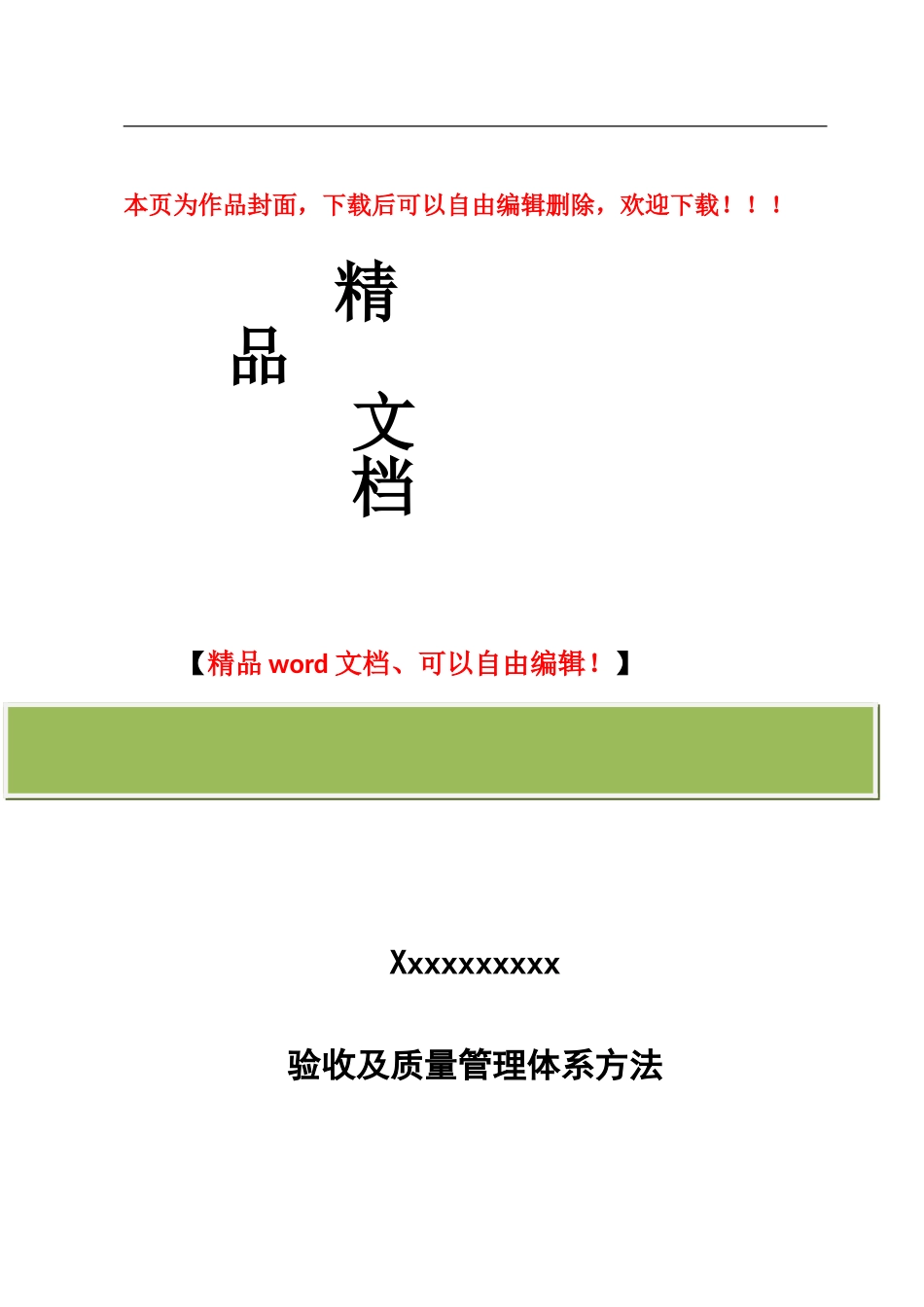

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】 Xxxxxxxxxx验收及质量管理体系方法下载后可任意编辑目 录一、站点概述二、验收项目1、天馈系统（30 分）（其中铁塔部分单独 100 分）2、主设备系统（28 分）3、机房环境（8 分）4、配套（16 分）三、安全施工考核表下载后可任意编辑一、站点概述1、站点描述（根据设计单位图纸填写一下资料）基站 厂家设计型号蓄电池单位（组)设计安装方式设计容量塔桅设计高度设计类型设计开关电源容量设计沟通配电箱容量设计走线架安装方式（吊挂、支撑）设计空调容量（匹）设计浪涌抑制器型号设计 2M 数量2、天馈参数表（根据设计单位图纸填写一下资料）天线方位角α： °β： ° γ： °天线俯仰角α： °β： ° γ： °天线安装数量3、机房平面图（根据设计单位图纸填写一下资料）4、验收工具：罗盘、坡度仪、万用表、驻波比测试仪、地阻仪、温湿度计、功率计、皮尺、水平尺、钢尺、GPS、数码相机、望远镜。二、验收项目1、天馈系统（30 分）（其中铁塔部分单独 100 分）验收项目验收点法律规范标准测试工具及方法考核分数考核细则考核结果下载后可任意编辑天线方位角满足基站的设计要求，误差不超过 +/- 5 度，在水平 45°以上空间无阻挡（报告了的除外）罗盘、目测 1一面天线不合格扣 1 分，无上限。俯仰角参照设计：误差不超过 +/- 0.5 度（设计中机械下倾角不超过 8 度，电调下倾角在 0-14 度之间，根据工程优化输出记录查询）坡度仪 1一面天线不合格扣 1 分，无上限。天线安装数量参照设计现场检查 1错误 1 处扣 1分，无上限。抱杆安装工艺天线抱杆安装紧固、竖直，符合安装要求；全部要求接地。目测 1一根抱杆不符合扣 1 分，无上限。天线安装工艺天线的外观完好，无破损、紧固、定向天线是否低于抱杆 10CM、全向天线抱箍距抱杆顶端5～10CM、天线的挂高符合设计文件要求（挂高误差不超过10％）、天线附近不应有物体阻挡(天线发射主波束方向 50 米内无阻挡物（以设计为准）)。目测或现场检查 1一根天线不符合要求扣 1分，无上限。馈线馈线安装工艺馈线布放整齐，由塔而下尽量平直，路由符合设计文件要求；目测 1不符合要求一处扣 1 分，无上限。馈线接头安装工艺馈线拐弯处，弯曲半径不小于法律规范要求（10D－12D）25／38；目测 1不符合要求一处扣 1 分，无上限。每间隔 1-1.5 ...
