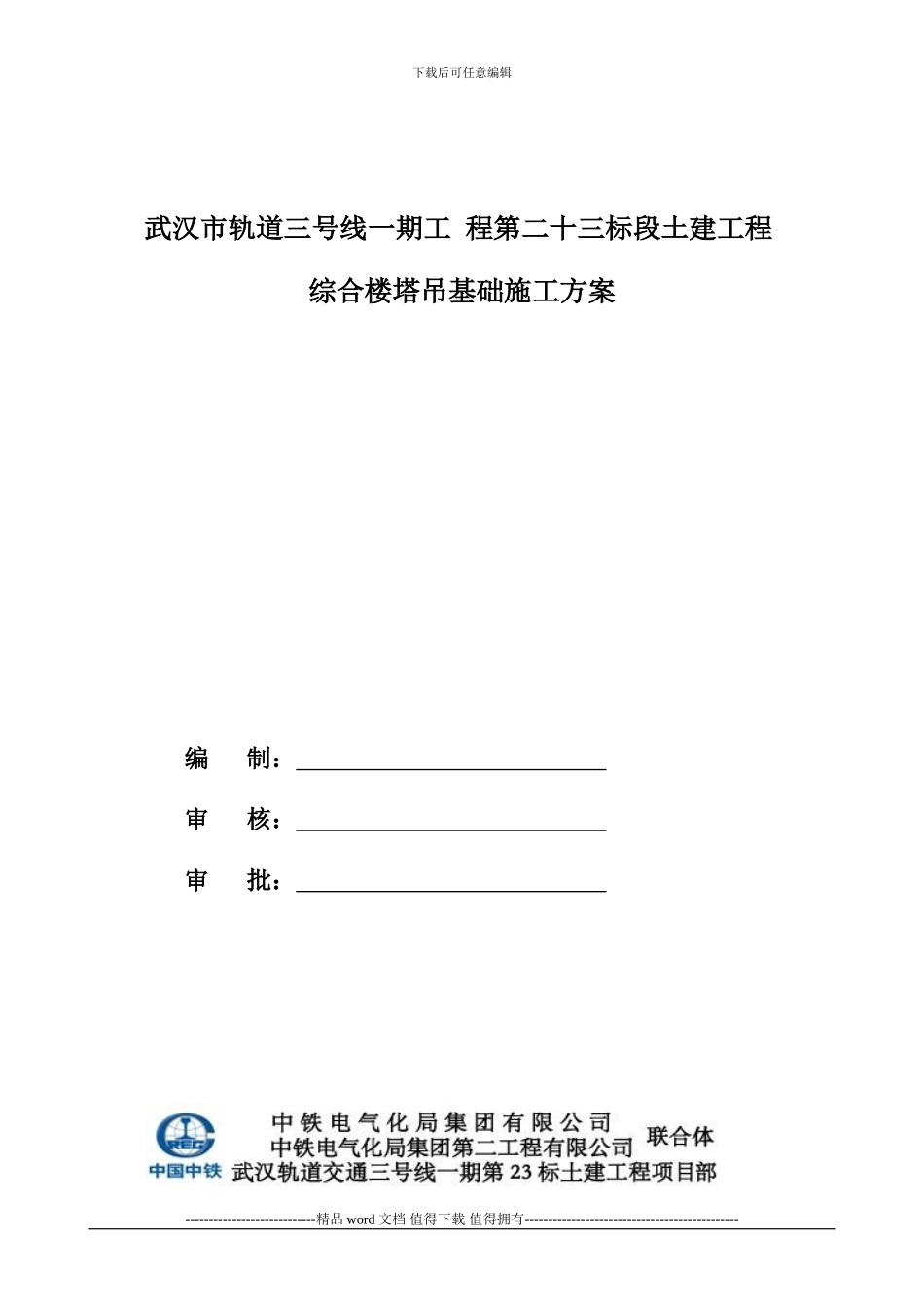

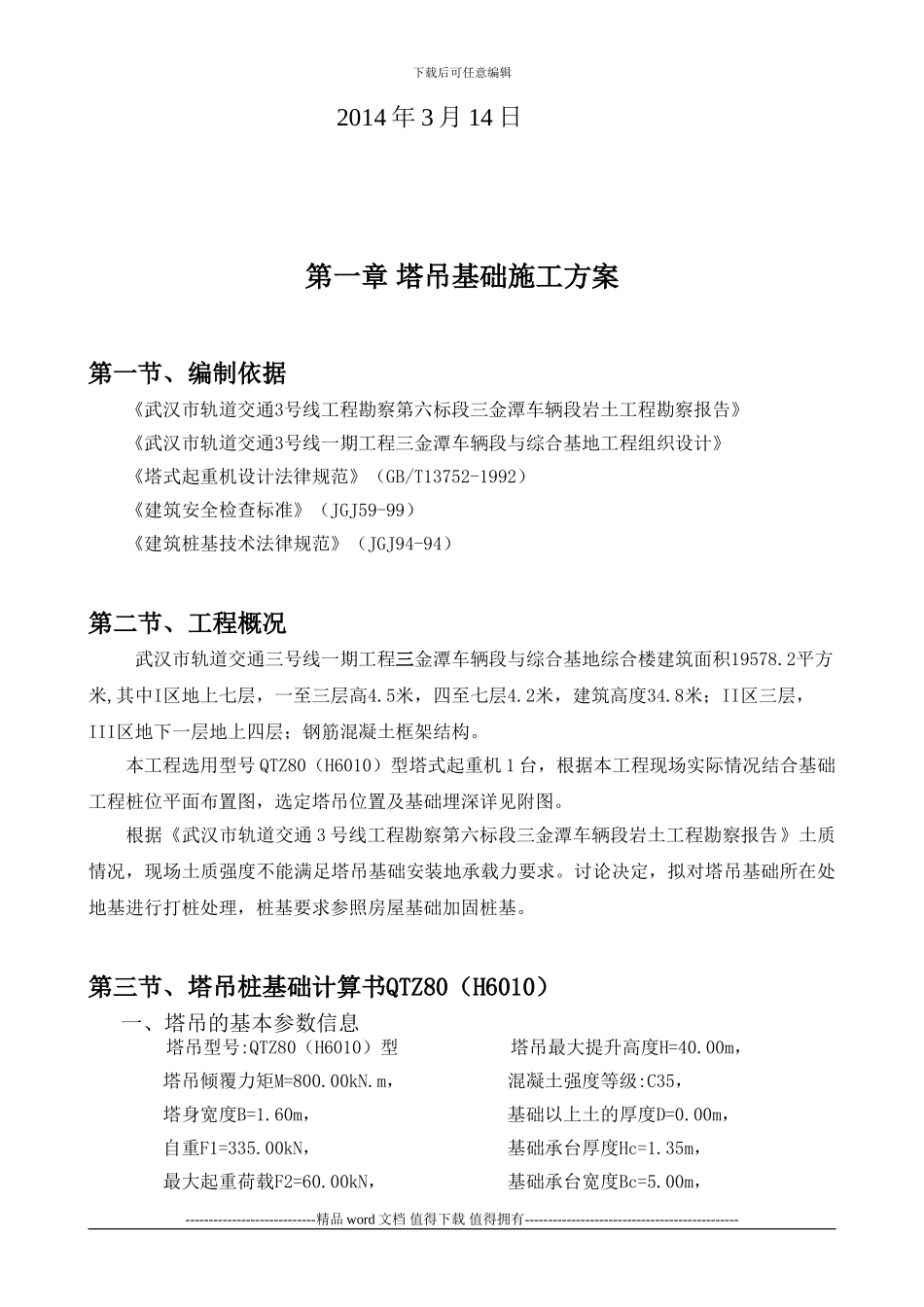

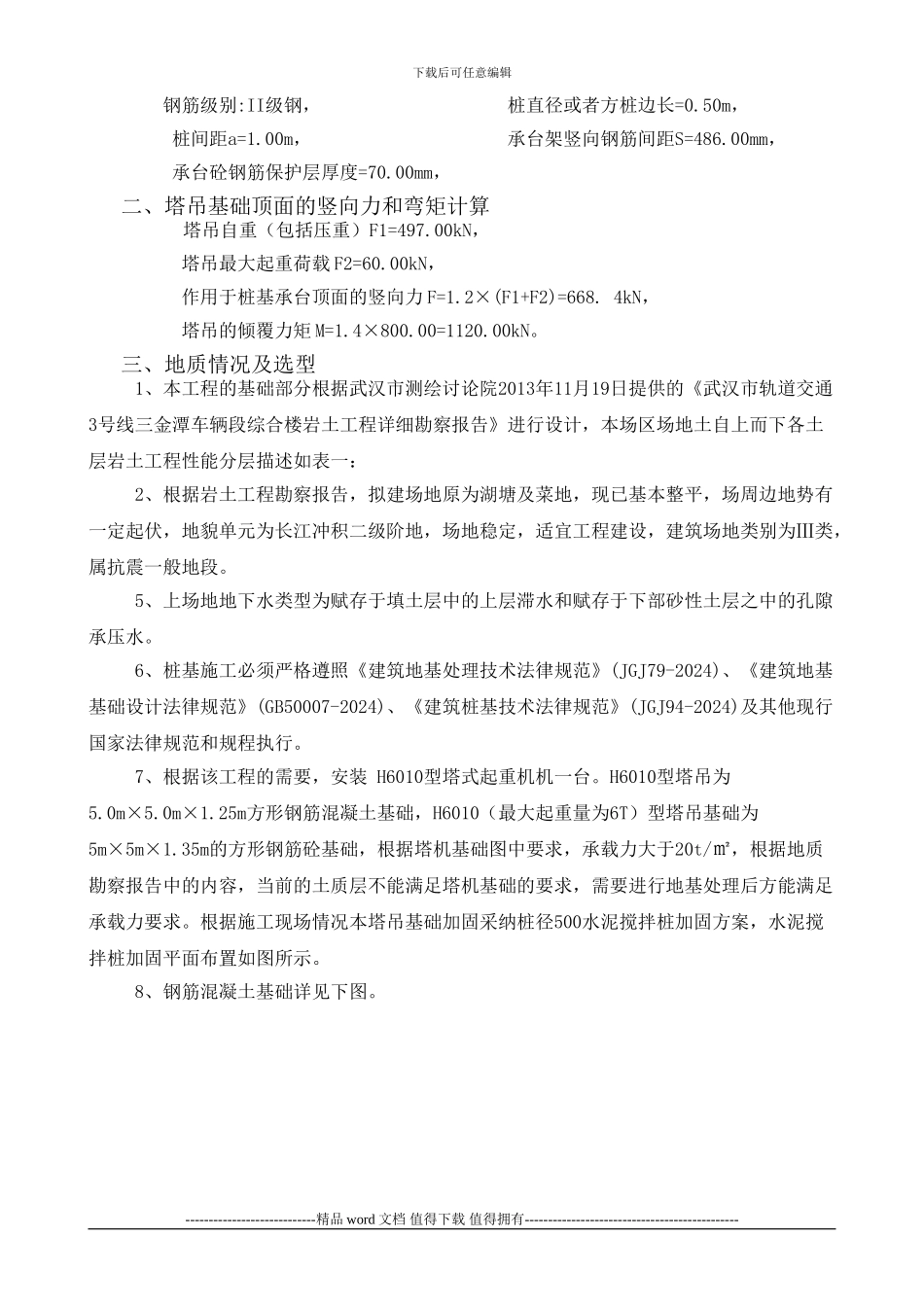

下载后可任意编辑武汉市轨道三号线一期工 程第二十三标段土建工程综合楼塔吊基础施工方案编 制： 审 核： 审 批： ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑2014 年 3 月 14 日第一章 塔吊基础施工方案第一节、编制依据《武汉市轨道交通3号线工程勘察第六标段三金潭车辆段岩土工程勘察报告》《武汉市轨道交通3号线一期工程三金潭车辆段与综合基地工程组织设计》《塔式起重机设计法律规范》（GB/T13752-1992）《建筑安全检查标准》（JGJ59-99）《建筑桩基技术法律规范》（JGJ94-94）第二节、工程概况武汉市轨道交通三号线一期工程三金潭车辆段与综合基地综合楼建筑面积19578.2平方米,其中I区地上七层，一至三层高4.5米，四至七层4.2米，建筑高度34.8米；II区三层，III区地下一层地上四层；钢筋混凝土框架结构。本工程选用型号 QTZ80（H6010）型塔式起重机 1 台，根据本工程现场实际情况结合基础工程桩位平面布置图，选定塔吊位置及基础埋深详见附图。根据《武汉市轨道交通 3 号线工程勘察第六标段三金潭车辆段岩土工程勘察报告》土质情况，现场土质强度不能满足塔吊基础安装地承载力要求。讨论决定，拟对塔吊基础所在处地基进行打桩处理，桩基要求参照房屋基础加固桩基。第三节、塔吊桩基础计算书QTZ80（H6010）一、塔吊的基本参数信息 塔吊型号:QTZ80（H6010）型 塔吊最大提升高度H=40.00m， 塔吊倾覆力矩M=800.00kN.m， 混凝土强度等级:C35， 塔身宽度B=1.60m， 基础以上土的厚度D=0.00m， 自重F1=335.00kN， 基础承台厚度Hc=1.35m， 最大起重荷载F2=60.00kN， 基础承台宽度Bc=5.00m，----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 钢筋级别:II级钢， 桩直径或者方桩边长=0.50m， 桩间距a=1.00m， 承台架竖向钢筋间距S=486.00mm， 承台砼钢筋保护层厚度=70.00mm， 二、塔吊基础顶面的竖向力和弯矩计算 塔吊自重（包括压重）F1=497.00kN， 塔吊最大起重荷载 F2=60.00kN， 作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=668. 4kN， 塔吊的倾覆力矩 M=1.4×800.00=1120.00kN。 三、地质情况及选型1、本工程的基础部分根据武汉市测绘讨论院2013年11月19日提供的《武汉市轨道交通3号线三金潭车辆段综合楼岩土工程详细勘察报告...
