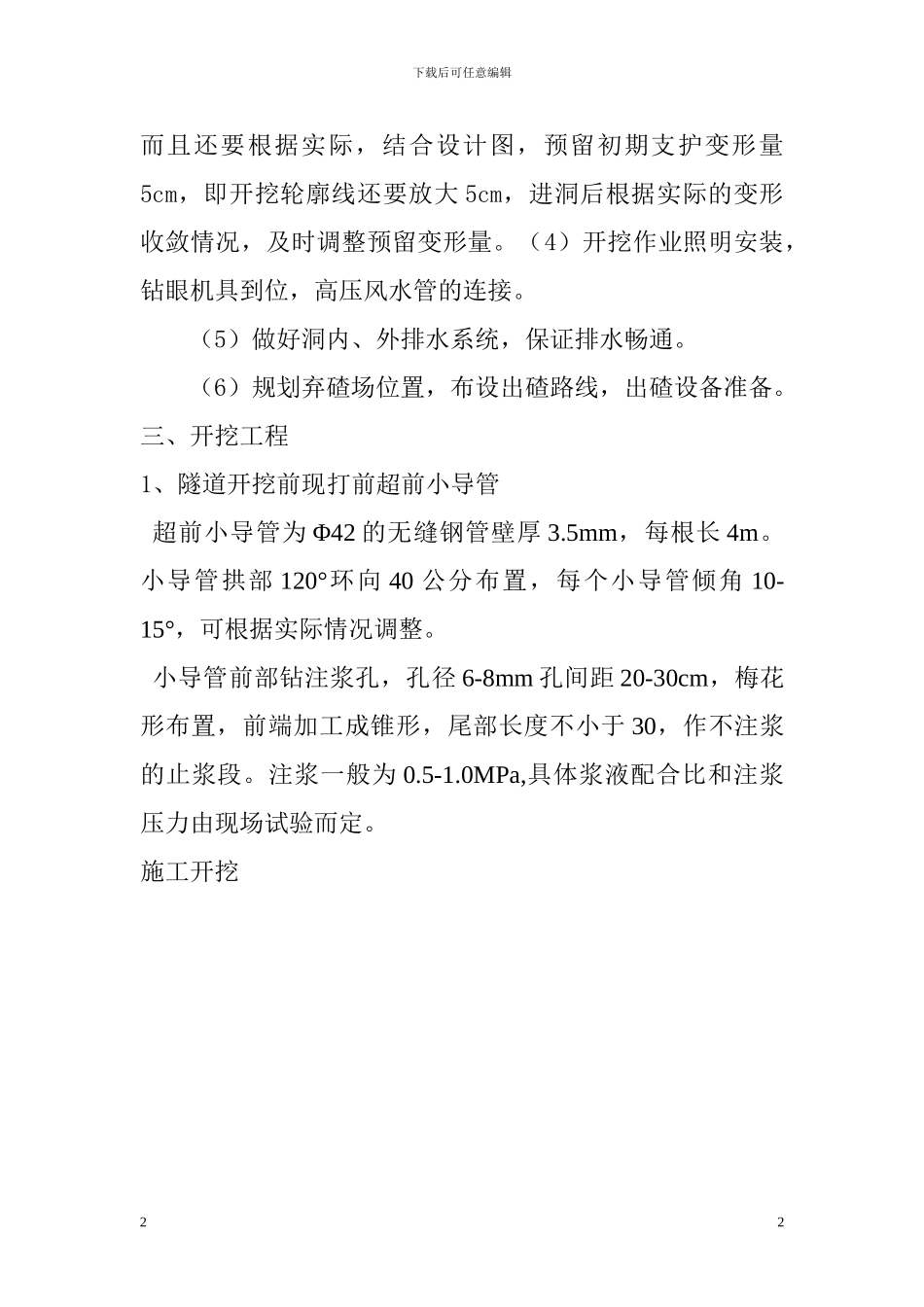

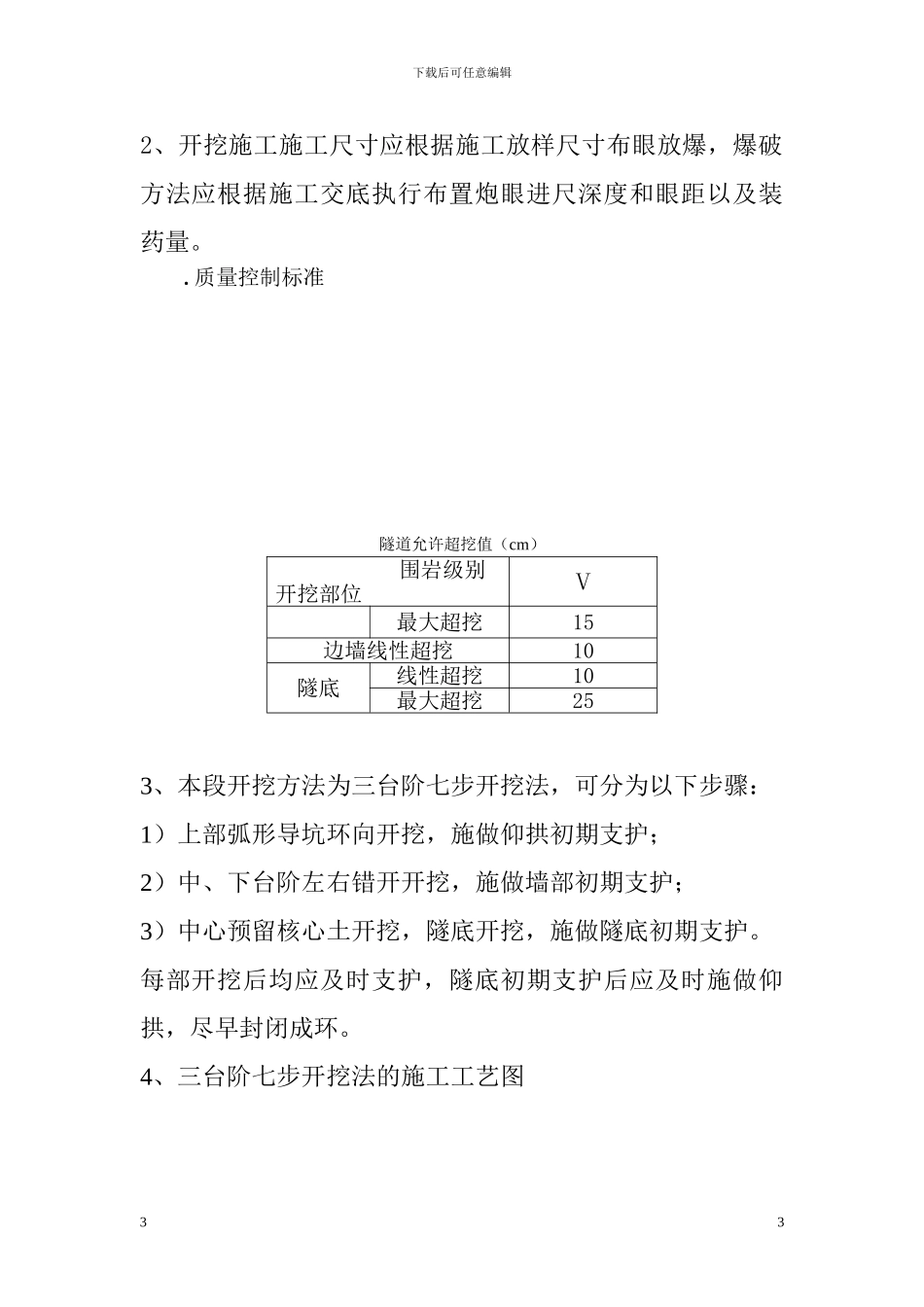

下载后可任意编辑下庄 4 号隧道 Vk开挖支护施工技术交底一． 概括：本隧道全长 4093m 长，Vk 占小部分，有三段 Vk 围岩。隧道进口里程 D2K110+249-D2K110+300 处长 51m，出口明洞里程D2K113+780--D2K113+910 和里程 D2K113+942-D2K114+010 处，全 长 198m ， 隧 道 出 口 里 程 D2K114+170-D2K1104+315 处 长145m。施工采纳三台阶临时仰拱法施工。、二、施工准备（1）施工测量放样。开挖前应将控制开挖的中线、水平引至开挖部位掌子面，确定开挖轮廓。需爆破的应根据钻爆设计布置好炮眼。（2）钻爆设计。岩石隧道开挖前，应根据工程地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破材料等进行钻爆设计。其内容为：炮眼的布置、数目、深度和角度，装药量和装药结构，起爆方法和爆破顺序，凿岩机的台数安排等。设计图应包括：炮眼布置图、周边眼装药结构图、钻爆参数表、主要技术经济指标及必要的说明。（3）根据施工设计图及定型图绘制开挖施工草图。施工草图上的中线、水平控制桩应与现场放样桩点相对应。隧道施工为避开侵限，一般需将净空放大 5cm，所以在绘制开挖草图时也应将开挖轮廓尺寸放大 5cm（底部不再放大）。11下载后可任意编辑而且还要根据实际，结合设计图，预留初期支护变形量5cm，即开挖轮廓线还要放大 5cm，进洞后根据实际的变形收敛情况，及时调整预留变形量。（4）开挖作业照明安装，钻眼机具到位，高压风水管的连接。（5）做好洞内、外排水系统，保证排水畅通。（6）规划弃碴场位置，布设出碴路线，出碴设备准备。三、开挖工程1、隧道开挖前现打前超前小导管超前小导管为 Φ42 的无缝钢管壁厚 3.5mm，每根长 4m。小导管拱部 120°环向 40 公分布置，每个小导管倾角 10-15°，可根据实际情况调整。小导管前部钻注浆孔，孔径 6-8mm 孔间距 20-30cm，梅花形布置，前端加工成锥形，尾部长度不小于 30，作不注浆的止浆段。注浆一般为 0.5-1.0MPa,具体浆液配合比和注浆压力由现场试验而定。施工开挖22下载后可任意编辑2、开挖施工施工尺寸应根据施工放样尺寸布眼放爆，爆破方法应根据施工交底执行布置炮眼进尺深度和眼距以及装药量。.质量控制标准隧道允许超挖值（cm） 围岩级别开挖部位Ⅴ 最大超挖15边墙线性超挖10隧底线性超挖10最大超挖253、本段开挖方法为三台阶七步开挖法，可分为以下步骤：1）上部弧形导坑环向开挖，施做仰拱初期支护；2）中、下台阶左右错开开挖，施...
