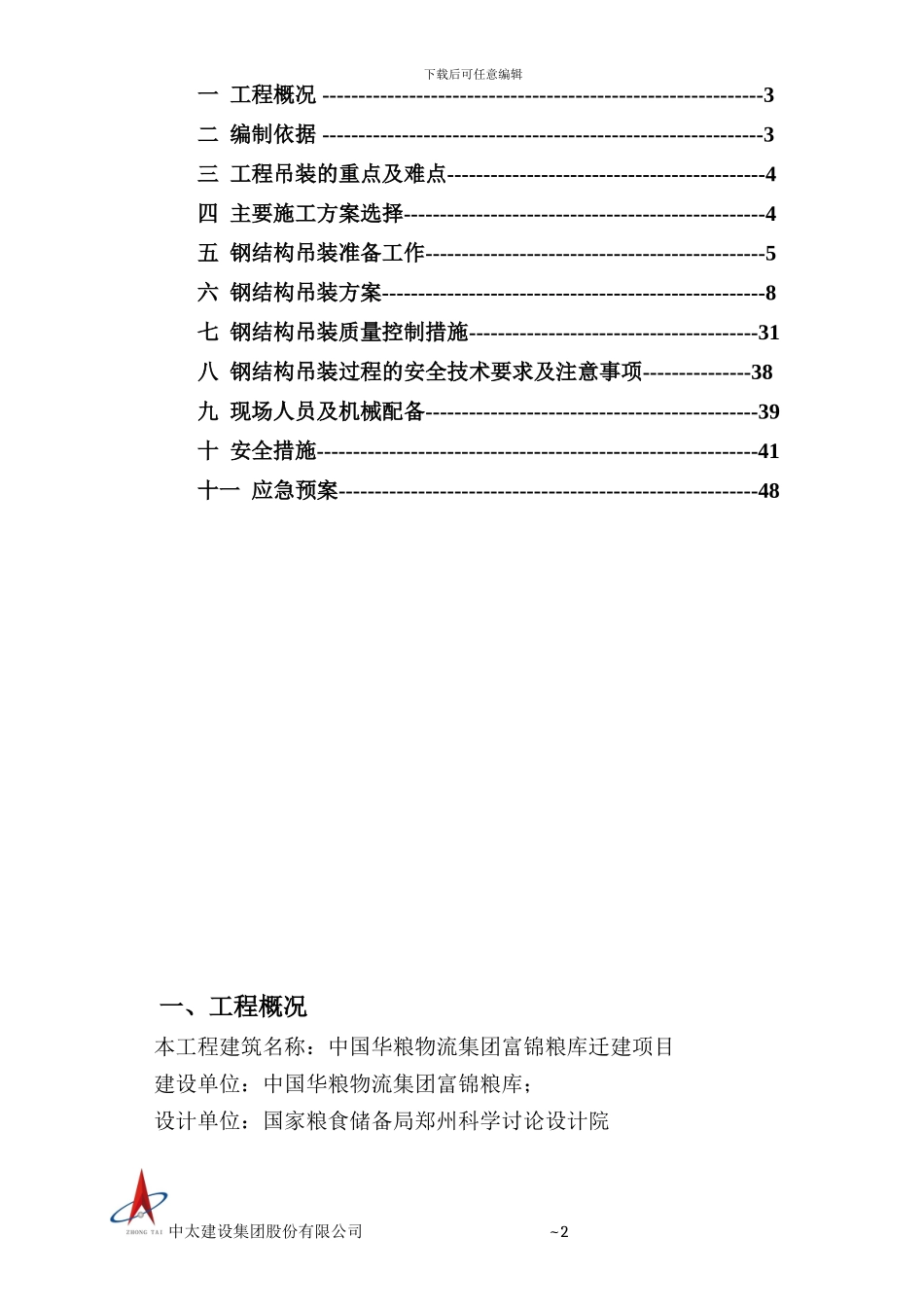

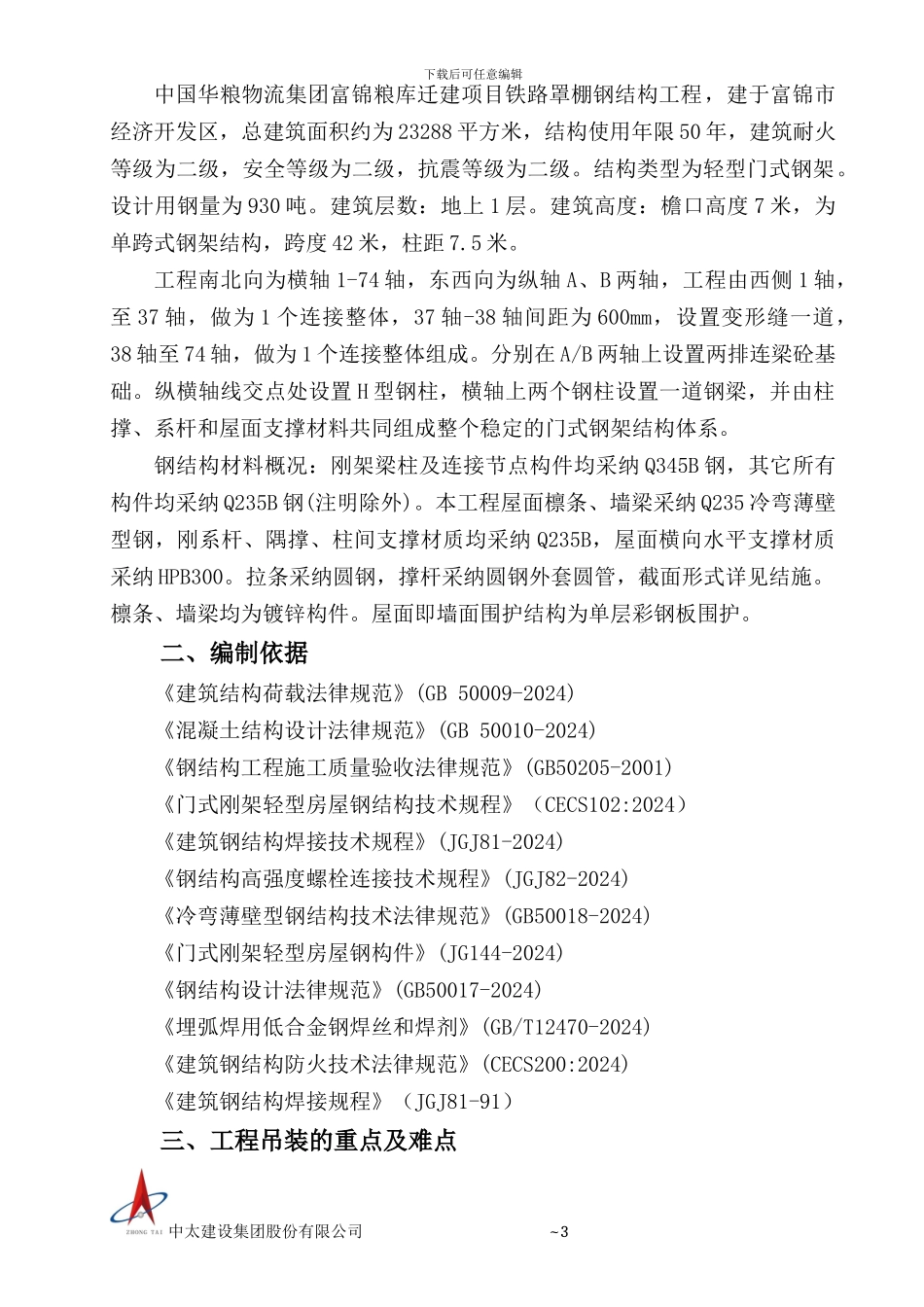

下载后可任意编辑中国华粮物流集团富锦粮库迁建项目铁路罩棚钢结构工程钢结构安装专项方案 编制：审核：审批：中太建设集团股份有限公司2024 年 5 月 26 日 目 录中太建设集团股份有限公司 ~1下载后可任意编辑一 工程概况 -------------------------------------------------------------3二 编制依据 -------------------------------------------------------------3三 工程吊装的重点及难点--------------------------------------------4四 主要施工方案选择--------------------------------------------------4五 钢结构吊装准备工作-----------------------------------------------5六 钢结构吊装方案-----------------------------------------------------8七 钢结构吊装质量控制措施----------------------------------------31八 钢结构吊装过程的安全技术要求及注意事项---------------38九 现场人员及机械配备----------------------------------------------39十 安全措施-------------------------------------------------------------41十一 应急预案----------------------------------------------------------48一、工程概况本工程建筑名称：中国华粮物流集团富锦粮库迁建项目建设单位：中国华粮物流集团富锦粮库；设计单位：国家粮食储备局郑州科学讨论设计院中太建设集团股份有限公司 ~2下载后可任意编辑中国华粮物流集团富锦粮库迁建项目铁路罩棚钢结构工程，建于富锦市经济开发区，总建筑面积约为 23288 平方米，结构使用年限 50 年，建筑耐火等级为二级，安全等级为二级，抗震等级为二级。结构类型为轻型门式钢架。设计用钢量为 930 吨。建筑层数：地上 1 层。建筑高度：檐口高度 7 米，为单跨式钢架结构，跨度 42 米，柱距 7.5 米。工程南北向为横轴 1-74 轴，东西向为纵轴 A、B 两轴，工程由西侧 1 轴，至 37 轴，做为 1 个连接整体，37 轴-38 轴间距为 600mm，设置变形缝一道，38 轴至 74 轴，做为 1 个连接整体组成。分别在 A/B 两轴上设置两排连梁砼基础。纵横轴线交点处设置 H 型钢柱，横轴上两个钢柱设置一道钢梁，并由柱撑、系杆和屋面支撑材料共同组成整个稳定的门式钢架结构体系。钢结构材料概况：刚架梁柱及连接节点构件均采纳 Q345B 钢，其它所有构件均采纳 Q235B 钢(注明除外)。本工程屋面檩条、墙梁采纳 Q235 冷弯薄壁型钢，刚系杆、隅...
