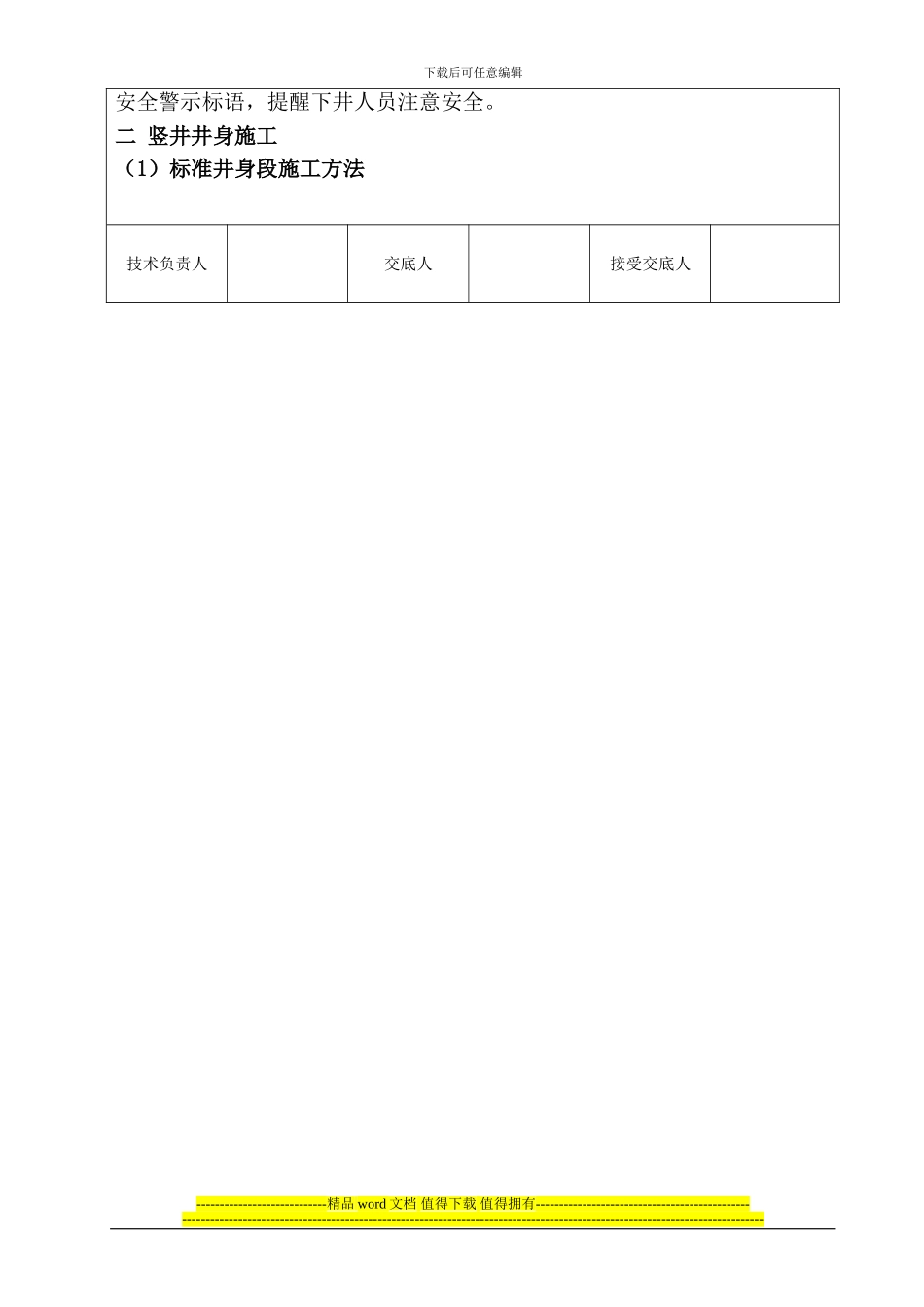

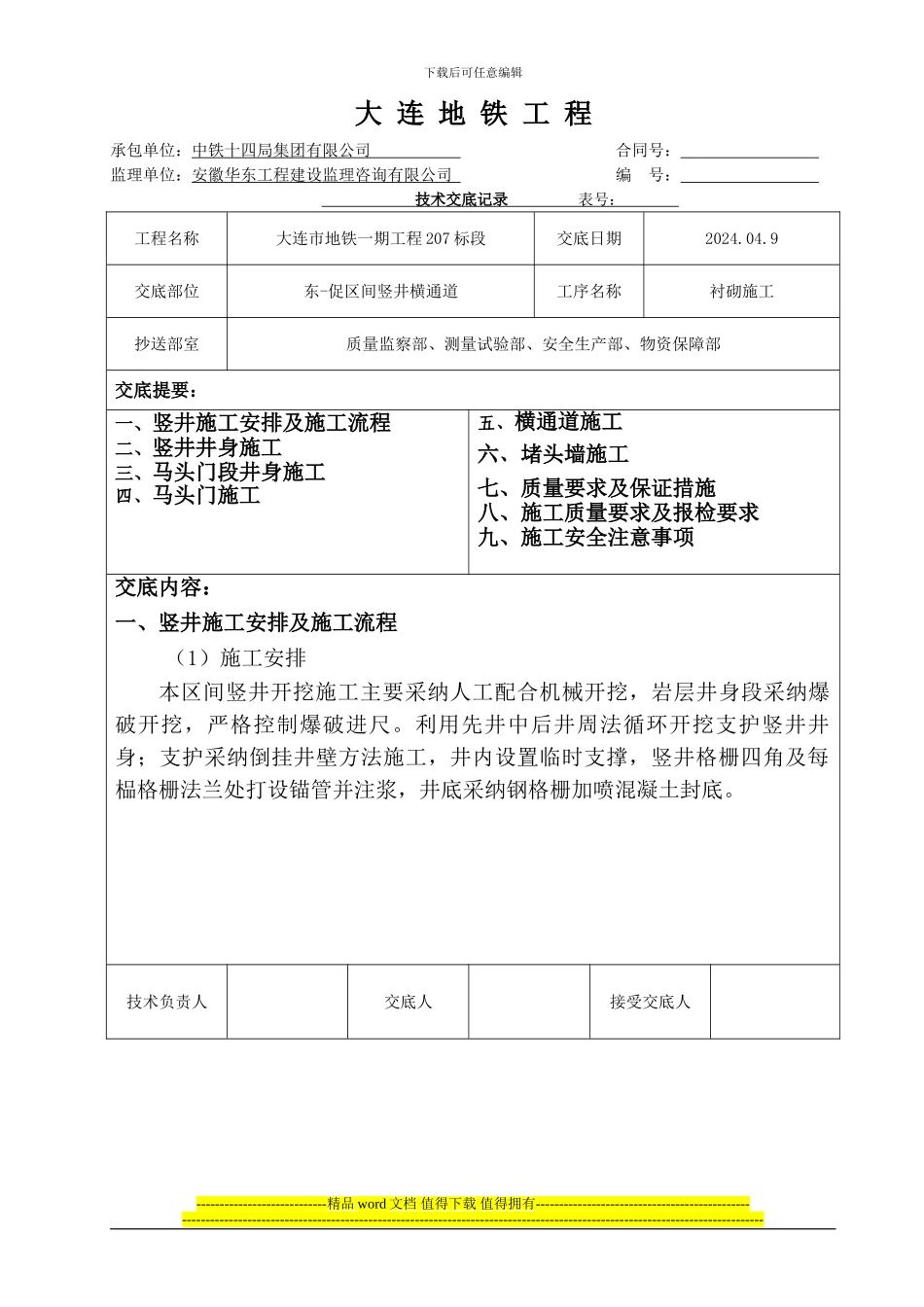

下载后可任意编辑大 连 地 铁 工 程承包单位:中铁十四局集团有限公司 合同号: 监理单位:安徽华东工程建设监理咨询有限公司 编 号: 技术交底记录 表号: 工程名称大连市地铁一期工程 207 标段交底日期2024.04.9交底部位东-促区间竖井横通道工序名称衬砌施工抄送部室质量监察部、测量试验部、安全生产部、物资保障部交底提要:一、竖井施工安排及施工流程二、竖井井身施工三、马头门段井身施工四、马头门施工五、横通道施工六、堵头墙施工七、质量要求及保证措施八、施工质量要求及报检要求九、施工安全注意事项交底内容:一、竖井施工安排及施工流程(1)施工安排本区间竖井开挖施工主要采纳人工配合机械开挖,岩层井身段采纳爆破开挖,严格控制爆破进尺。利用先井中后井周法循环开挖支护竖井井身;支护采纳倒挂井壁方法施工,井内设置临时支撑,竖井格栅四角及每榀格栅法兰处打设锚管并注浆,井底采纳钢格栅加喷混凝土封底。技术负责人交底人接受交底人----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑(2)竖井施工流程 竖井开挖 (人工与爆破配合) 初喷砼铺挂钢筋网片 降水 监测 架立格栅拱架 打设小导管 喷射 C25 砼 架设临时支撑及角撑 支撑外挂钢筋网并喷射混凝土(3)人行楼梯人行楼梯布置在竖井短边方向,采纳槽钢、钢管、扁豆花纹钢板等焊接而成,楼梯宽度设 80cm,每节楼梯高度 3m,节与节之间设休息平台,平台固定在初支预埋件上。踏步宽度 21.5cm,倾角 48°,踏步间的高度差24cm,两侧设置爬梯扶手,保证楼梯使用安全、方便。在人行楼梯上悬挂----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑安全警示标语,提醒下井人员注意安全。二 竖井井身施工(1)标准井身段施工方法技术负责人交底人接受交底人----------------------------精品 word 文档 值得下载 值得拥有-----------------------------------------------------------------------------------...
