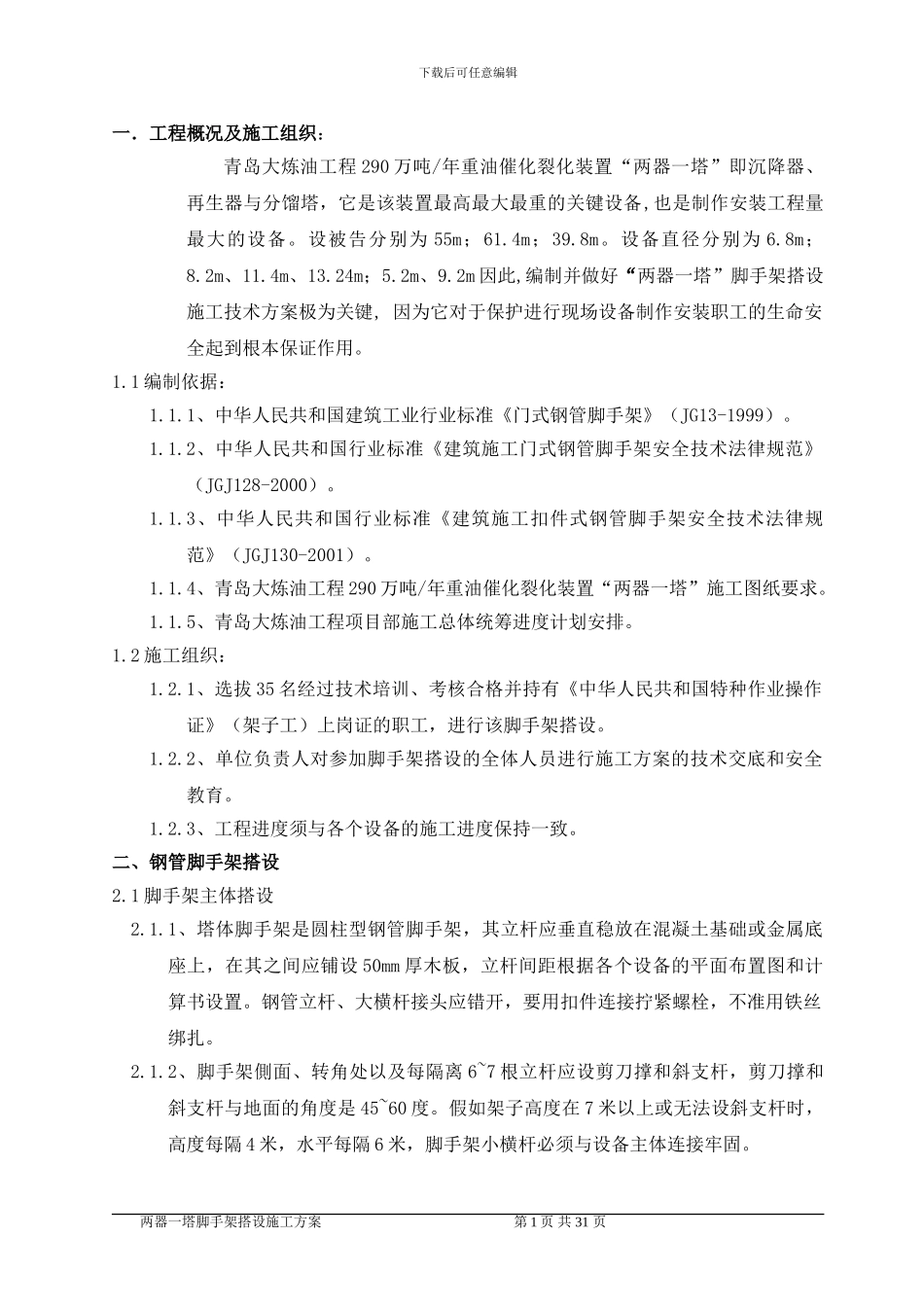

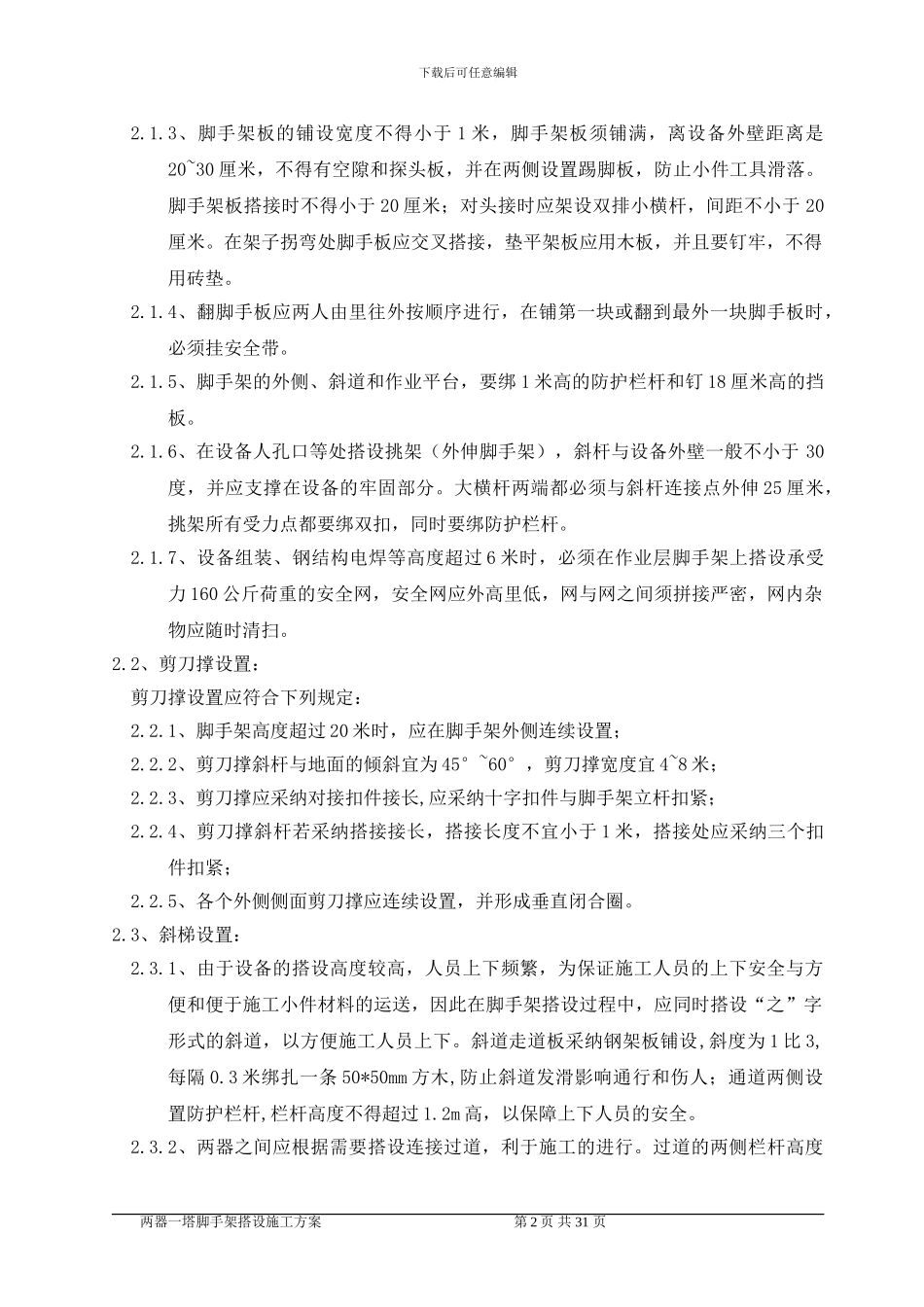

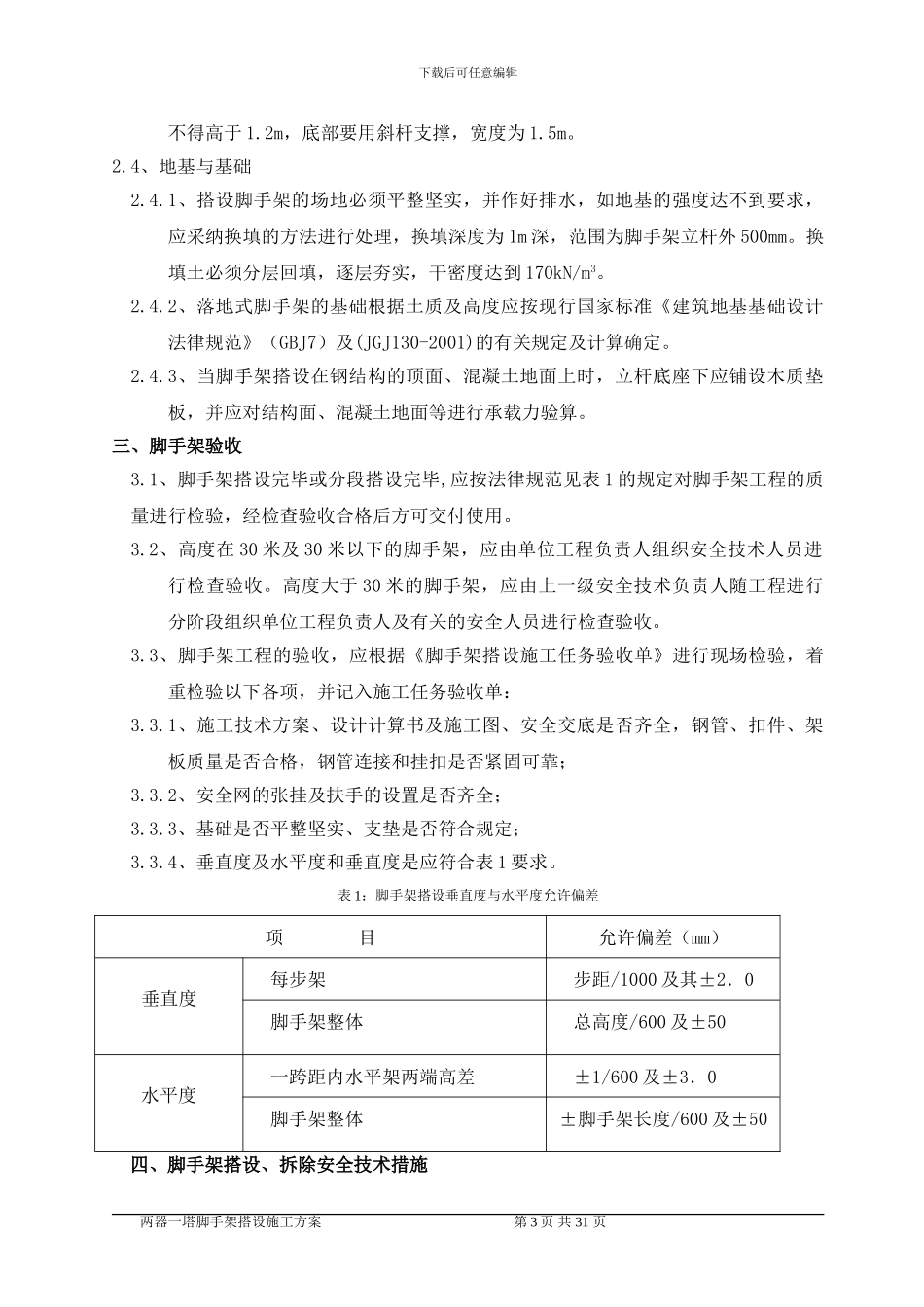

下载后可任意编辑一.工程概况及施工组织:青岛大炼油工程 290 万吨/年重油催化裂化装置“两器一塔”即沉降器、再生器与分馏塔,它是该装置最高最大最重的关键设备,也是制作安装工程量最大的设备。设被告分别为 55m;61.4m;39.8m。设备直径分别为 6.8m;8.2m、11.4m、13.24m;5.2m、9.2m 因此,编制并做好“两器一塔”脚手架搭设施工技术方案极为关键, 因为它对于保护进行现场设备制作安装职工的生命安全起到根本保证作用。1.1 编制依据:1.1.1、中华人民共和国建筑工业行业标准《门式钢管脚手架》(JG13-1999)。1.1.2、中华人民共和国行业标准《建筑施工门式钢管脚手架安全技术法律规范》(JGJ128-2000)。1.1.3、中华人民共和国行业标准《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)。1.1.4、青岛大炼油工程 290 万吨/年重油催化裂化装置“两器一塔”施工图纸要求。1.1.5、青岛大炼油工程项目部施工总体统筹进度计划安排。1.2 施工组织:1.2.1、选拔 35 名经过技术培训、考核合格并持有《中华人民共和国特种作业操作证》(架子工)上岗证的职工,进行该脚手架搭设。1.2.2、单位负责人对参加脚手架搭设的全体人员进行施工方案的技术交底和安全教育。1.2.3、工程进度须与各个设备的施工进度保持一致。二、钢管脚手架搭设2.1 脚手架主体搭设2.1.1、塔体脚手架是圆柱型钢管脚手架,其立杆应垂直稳放在混凝土基础或金属底座上,在其之间应铺设 50mm 厚木板,立杆间距根据各个设备的平面布置图和计算书设置。钢管立杆、大横杆接头应错开,要用扣件连接拧紧螺栓,不准用铁丝绑扎。2.1.2、脚手架側面、转角处以及每隔离 6~7 根立杆应设剪刀撑和斜支杆,剪刀撑和斜支杆与地面的角度是 45~60 度。假如架子高度在 7 米以上或无法设斜支杆时,高度每隔 4 米,水平每隔 6 米,脚手架小横杆必须与设备主体连接牢固。两器一塔脚手架搭设施工方案 第 1 页 共 31 页 下载后可任意编辑2.1.3、脚手架板的铺设宽度不得小于 1 米,脚手架板须铺满,离设备外壁距离是20~30 厘米,不得有空隙和探头板,并在两侧设置踢脚板,防止小件工具滑落。脚手架板搭接时不得小于 20 厘米;对头接时应架设双排小横杆,间距不小于 20厘米。在架子拐弯处脚手板应交叉搭接,垫平架板应用木板,并且要钉牢,不得用砖垫。2.1.4、翻脚手板应两人由里往外按顺序进行,在铺第一块或翻到最外一块脚手板时,必须挂安全带。2.1.5、脚手...
