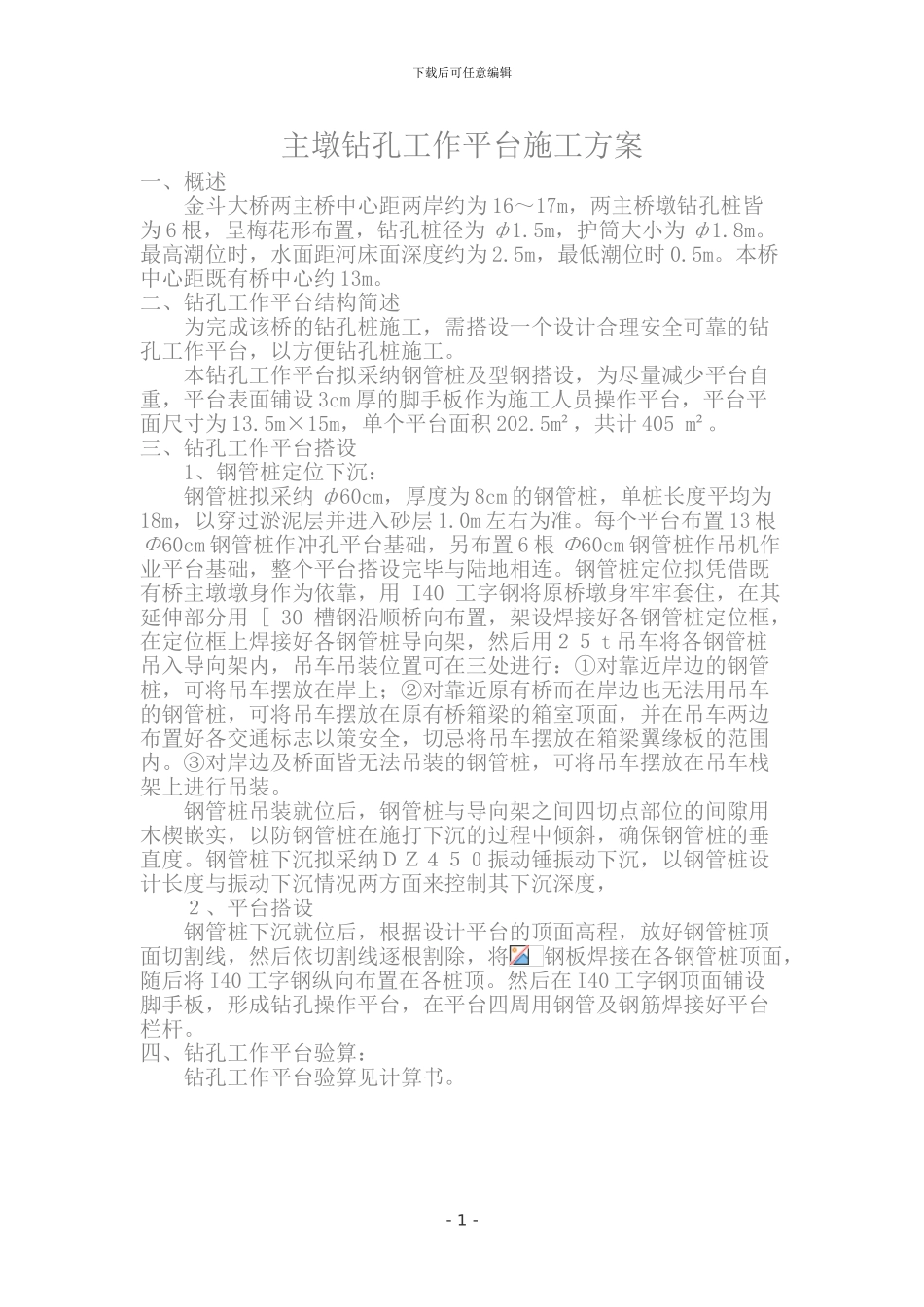

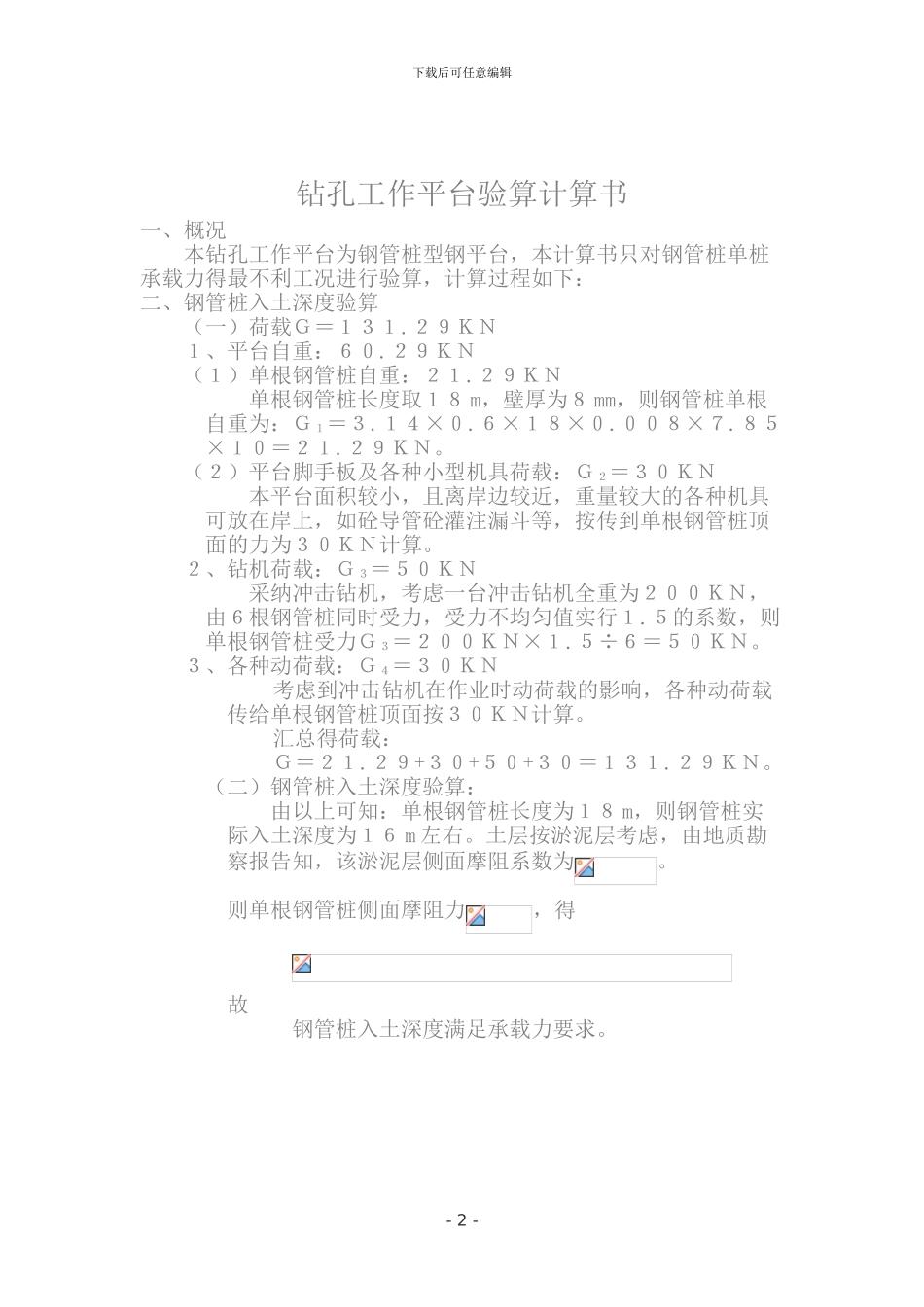

下载后可任意编辑主墩钻孔工作平台施工方案一、概述金斗大桥两主桥中心距两岸约为 16～17m，两主桥墩钻孔桩皆为 6 根，呈梅花形布置，钻孔桩径为 ф1.5m，护筒大小为 ф1.8m。最高潮位时，水面距河床面深度约为 2.5m，最低潮位时 0.5m。本桥中心距既有桥中心约 13m。二、钻孔工作平台结构简述为完成该桥的钻孔桩施工，需搭设一个设计合理安全可靠的钻孔工作平台，以方便钻孔桩施工。本钻孔工作平台拟采纳钢管桩及型钢搭设，为尽量减少平台自重，平台表面铺设 3cm 厚的脚手板作为施工人员操作平台，平台平面尺寸为 13.5m×15m，单个平台面积 202.5m²，共计 405 m²。三、钻孔工作平台搭设 1、钢管桩定位下沉： 钢管桩拟采纳 ф60cm，厚度为 8cm 的钢管桩，单桩长度平均为18m，以穿过淤泥层并进入砂层 1.0m 左右为准。每个平台布置 13 根Φ60cm 钢管桩作冲孔平台基础，另布置 6 根 Φ60cm 钢管桩作吊机作业平台基础，整个平台搭设完毕与陆地相连。钢管桩定位拟凭借既有桥主墩墩身作为依靠，用 I40 工字钢将原桥墩身牢牢套住，在其延伸部分用 [ 30 槽钢沿顺桥向布置，架设焊接好各钢管桩定位框，在定位框上焊接好各钢管桩导向架，然后用２５ t 吊车将各钢管桩吊入导向架内，吊车吊装位置可在三处进行：①对靠近岸边的钢管桩，可将吊车摆放在岸上；②对靠近原有桥而在岸边也无法用吊车的钢管桩，可将吊车摆放在原有桥箱梁的箱室顶面，并在吊车两边布置好各交通标志以策安全，切忌将吊车摆放在箱梁翼缘板的范围内。③对岸边及桥面皆无法吊装的钢管桩，可将吊车摆放在吊车栈架上进行吊装。 钢管桩吊装就位后，钢管桩与导向架之间四切点部位的间隙用木楔嵌实，以防钢管桩在施打下沉的过程中倾斜，确保钢管桩的垂直度。钢管桩下沉拟采纳ＤＺ４５０振动锤振动下沉，以钢管桩设计长度与振动下沉情况两方面来控制其下沉深度， ２、平台搭设 钢管桩下沉就位后，根据设计平台的顶面高程，放好钢管桩顶面切割线，然后依切割线逐根割除，将钢板焊接在各钢管桩顶面，随后将 I40 工字钢纵向布置在各桩顶。然后在 I40 工字钢顶面铺设脚手板，形成钻孔操作平台，在平台四周用钢管及钢筋焊接好平台栏杆。四、钻孔工作平台验算： 钻孔工作平台验算见计算书。- 1 -下载后可任意编辑钻孔工作平台验算计算书一、概况 本钻孔工作平台为钢管桩型钢平台，本计算书只对钢管桩单桩承载力得最不利工况进行验算，计算过程如下：二...
