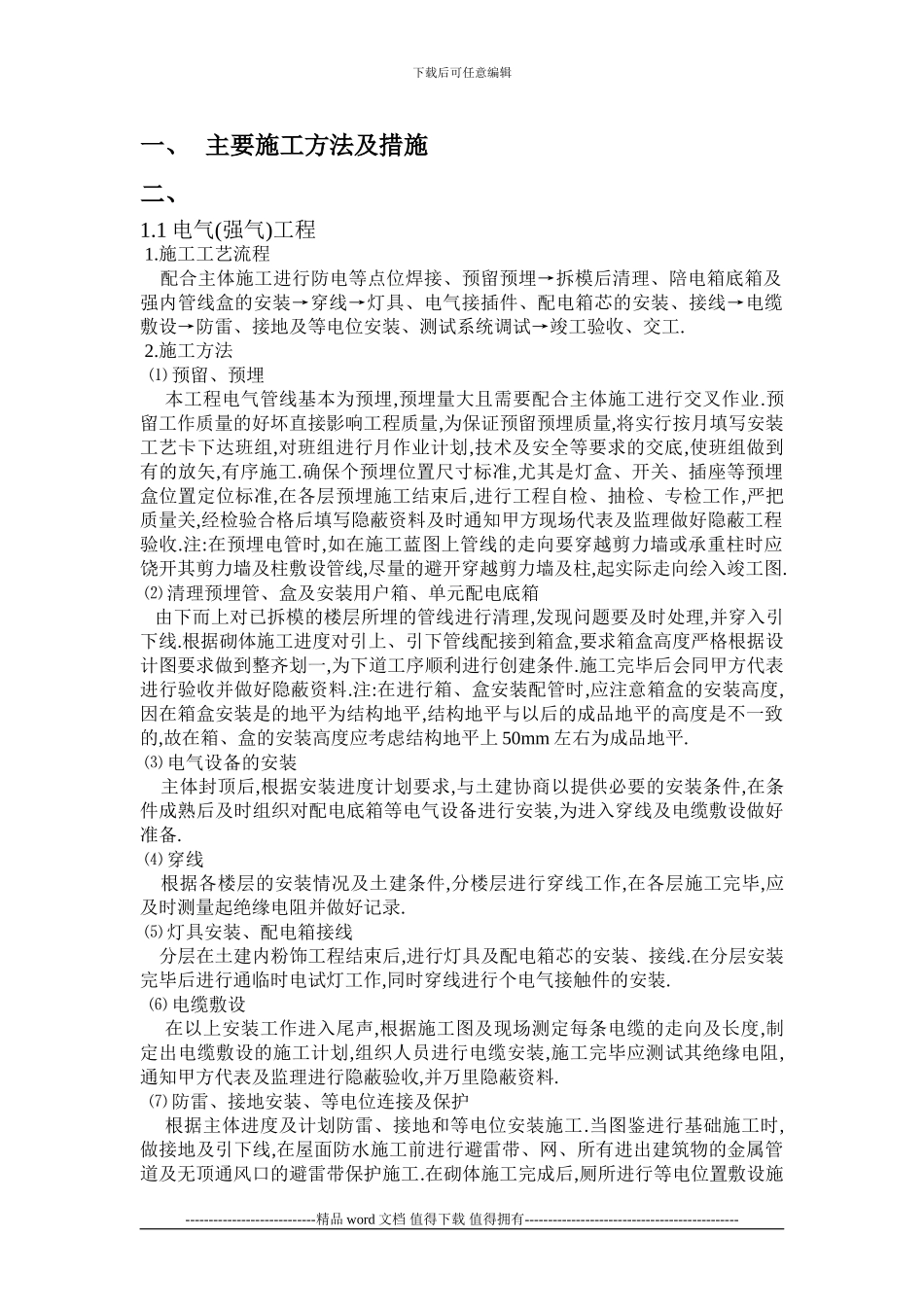

下载后可任意编辑一、 主要施工方法及措施二、1.1 电气(强气)工程 1.施工工艺流程 配合主体施工进行防电等点位焊接、预留预埋→拆模后清理、陪电箱底箱及强内管线盒的安装→穿线→灯具、电气接插件、配电箱芯的安装、接线→电缆敷设→防雷、接地及等电位安装、测试系统调试→竣工验收、交工. 2.施工方法⑴ 预留、预埋 本工程电气管线基本为预埋,预埋量大且需要配合主体施工进行交叉作业.预留工作质量的好坏直接影响工程质量,为保证预留预埋质量,将实行按月填写安装工艺卡下达班组,对班组进行月作业计划,技术及安全等要求的交底,使班组做到有的放矢,有序施工.确保个预埋位置尺寸标准,尤其是灯盒、开关、插座等预埋盒位置定位标准,在各层预埋施工结束后,进行工程自检、抽检、专检工作,严把质量关,经检验合格后填写隐蔽资料及时通知甲方现场代表及监理做好隐蔽工程验收.注:在预埋电管时,如在施工蓝图上管线的走向要穿越剪力墙或承重柱时应饶开其剪力墙及柱敷设管线,尽量的避开穿越剪力墙及柱,起实际走向绘入竣工图. ⑵ 清理预埋管、盒及安装用户箱、单元配电底箱 由下而上对已拆模的楼层所埋的管线进行清理,发现问题要及时处理,并穿入引下线.根据砌体施工进度对引上、引下管线配接到箱盒,要求箱盒高度严格根据设计图要求做到整齐划一,为下道工序顺利进行创建条件.施工完毕后会同甲方代表进行验收并做好隐蔽资料.注:在进行箱、盒安装配管时,应注意箱盒的安装高度,因在箱盒安装是的地平为结构地平,结构地平与以后的成品地平的高度是不一致的,故在箱、盒的安装高度应考虑结构地平上 50mm 左右为成品地平. ⑶ 电气设备的安装 主体封顶后,根据安装进度计划要求,与土建协商以提供必要的安装条件,在条件成熟后及时组织对配电底箱等电气设备进行安装,为进入穿线及电缆敷设做好准备. ⑷ 穿线 根据各楼层的安装情况及土建条件,分楼层进行穿线工作,在各层施工完毕,应及时测量起绝缘电阻并做好记录. ⑸ 灯具安装、配电箱接线 分层在土建内粉饰工程结束后,进行灯具及配电箱芯的安装、接线.在分层安装完毕后进行通临时电试灯工作,同时穿线进行个电气接触件的安装.⑹ 电缆敷设 在以上安装工作进入尾声,根据施工图及现场测定每条电缆的走向及长度,制定出电缆敷设的施工计划,组织人员进行电缆安装,施工完毕应测试其绝缘电阻,通知甲方代表及监理进行隐蔽验收,并万里隐蔽资料.⑺ 防雷、接地安装、等电位连接及保护 根据主体进度及计划防雷、接地...
