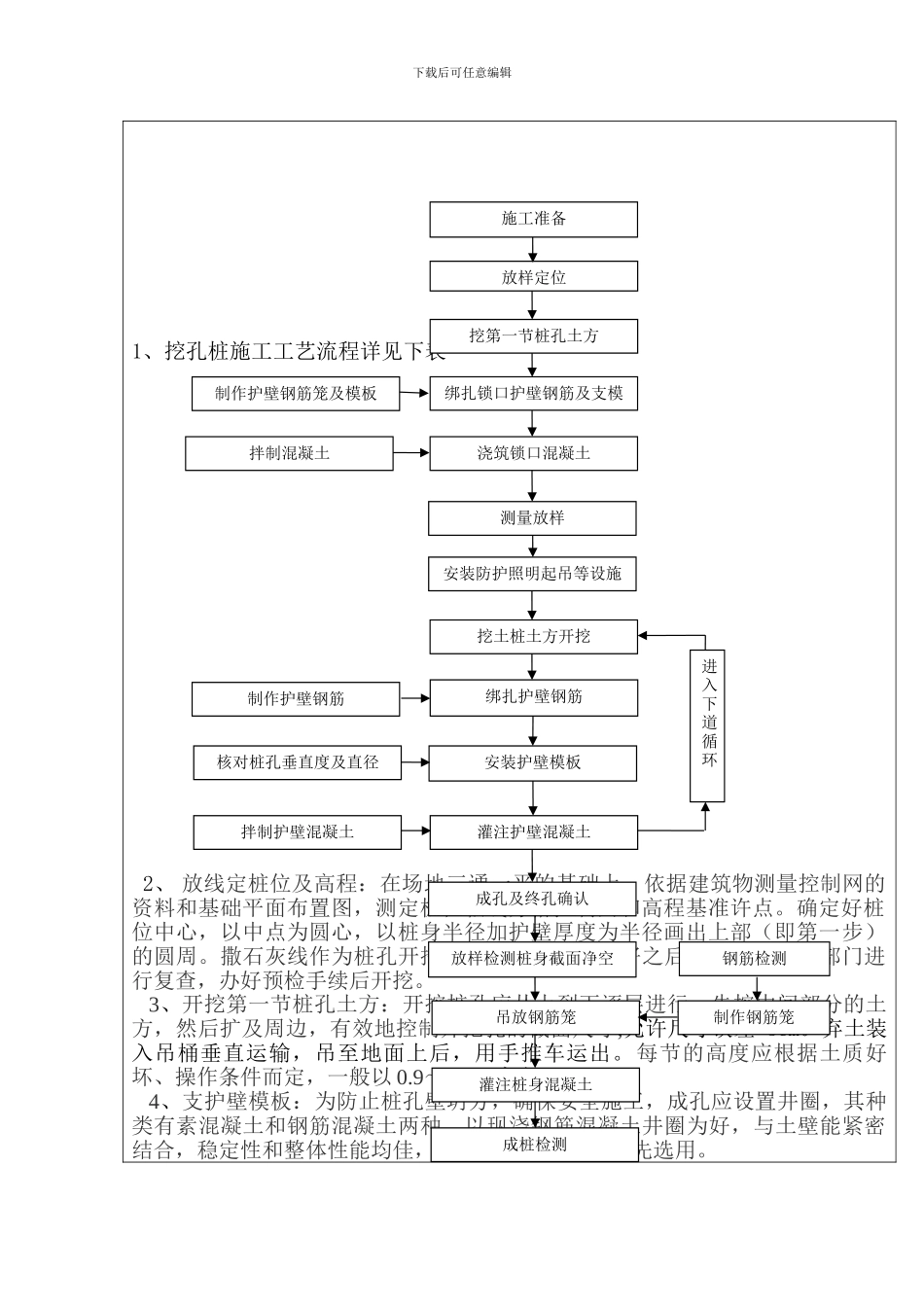

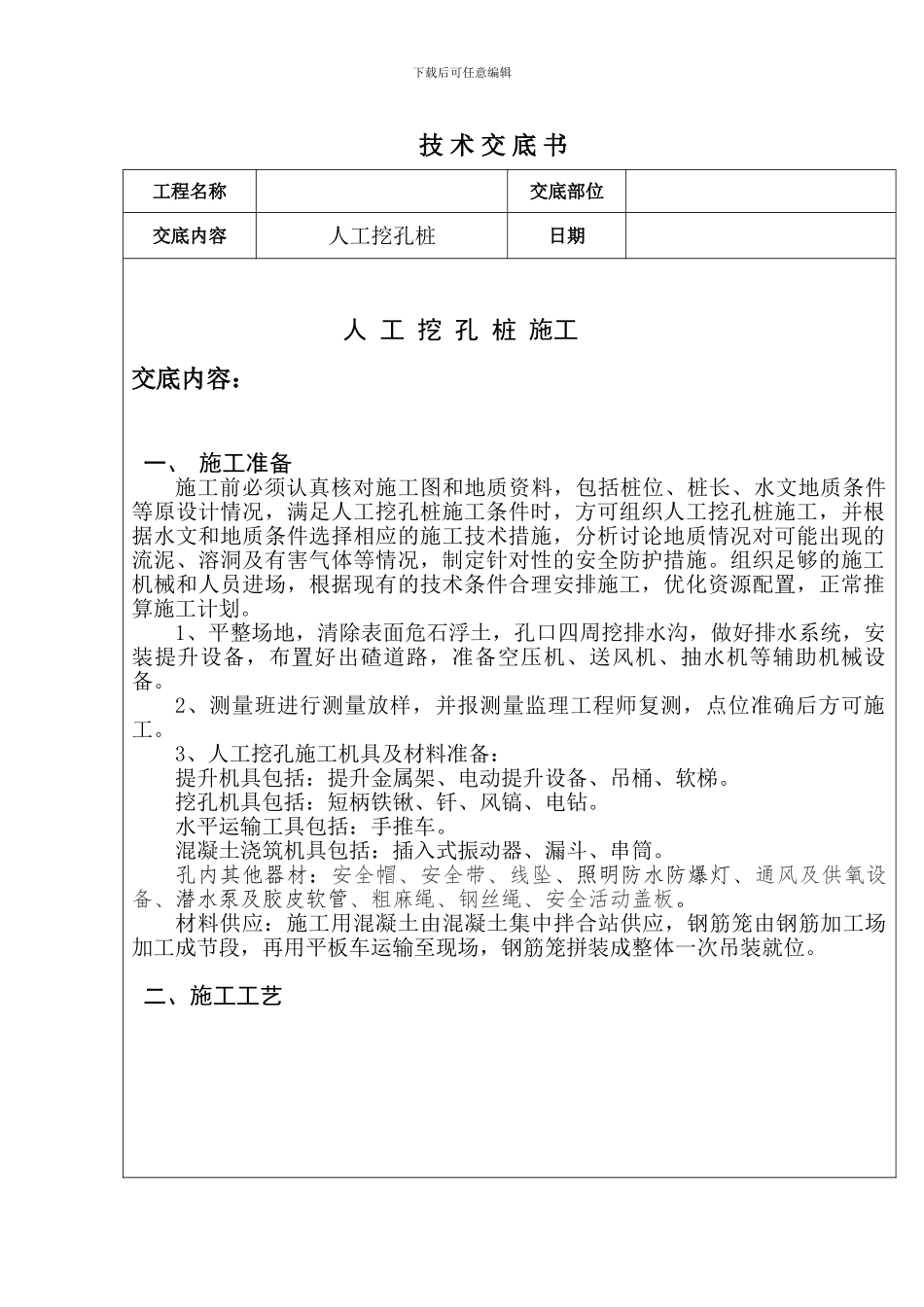

下载后可任意编辑技 术 交 底 书工程名称交底部位交底内容人工挖孔桩日期 人 工 挖 孔 桩 施工交底内容：一、 施工准备施工前必须认真核对施工图和地质资料，包括桩位、桩长、水文地质条件等原设计情况，满足人工挖孔桩施工条件时，方可组织人工挖孔桩施工，并根据水文和地质条件选择相应的施工技术措施，分析讨论地质情况对可能出现的流泥、溶洞及有害气体等情况，制定针对性的安全防护措施。组织足够的施工机械和人员进场，根据现有的技术条件合理安排施工，优化资源配置，正常推算施工计划。1、平整场地，清除表面危石浮土，孔口四周挖排水沟，做好排水系统，安装提升设备，布置好出碴道路，准备空压机、送风机、抽水机等辅助机械设备。2、测量班进行测量放样，并报测量监理工程师复测，点位准确后方可施工。3、人工挖孔施工机具及材料准备：提升机具包括：提升金属架、电动提升设备、吊桶、软梯。挖孔机具包括：短柄铁锹、钎、风镐、电钻。水平运输工具包括：手推车。混凝土浇筑机具包括：插入式振动器、漏斗、串筒。孔内其他器材：安全帽、安全带、线坠、照明防水防爆灯、通风及供氧设备、潜水泵及胶皮软管、粗麻绳、钢丝绳、安全活动盖板。材料供应：施工用混凝土由混凝土集中拌合站供应，钢筋笼由钢筋加工场加工成节段，再用平板车运输至现场，钢筋笼拼装成整体一次吊装就位。二、施工工艺下载后可任意编辑1、挖孔桩施工工艺流程详见下表 2、 放线定桩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准许点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部（即第一步）的圆周。撒石灰线作为桩孔开挖尺寸线。孔位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。 3、开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸;允许尺寸误差+5cm。弃土装入吊桶垂直运输，吊至地面上后，用手推车运出。每节的高度应根据土质好坏、操作条件而定，一般以 0.9～1.2m 为宜。 4、支护壁模板：为防止桩孔壁坍方，确保安全施工，成孔应设置井圈，其种类有素混凝土和钢筋混凝土两种。以现浇钢筋混凝土井圈为好，与土壁能紧密结合，稳定性和整体性能均佳，且受力均匀，可以优先选用。安装护壁模板放样检测桩身截面净空绑扎锁口护壁钢筋及支模绑扎护壁钢筋成孔及终孔确认制作护壁...
