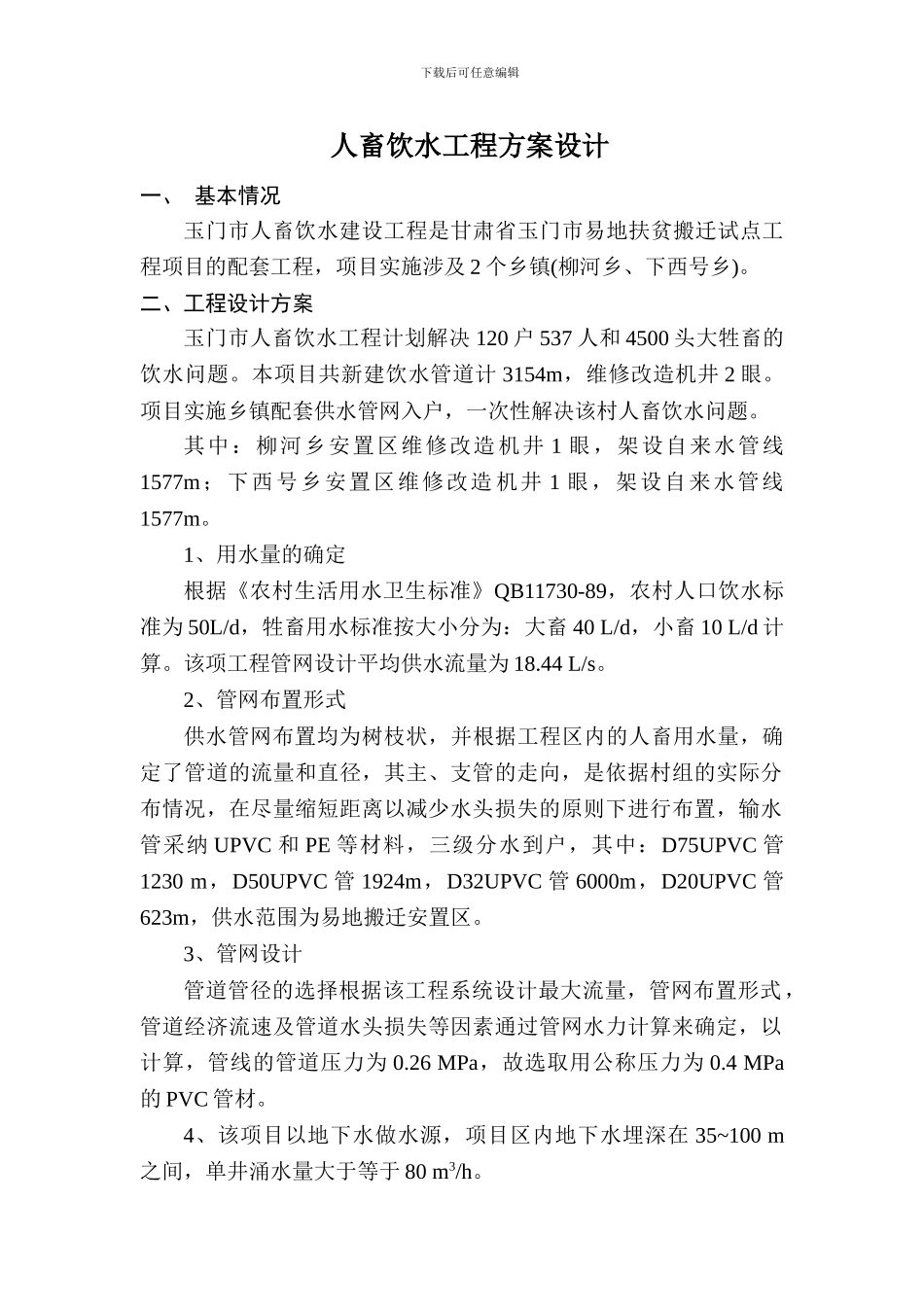

下载后可任意编辑人畜饮水工程方案设计一、 基本情况玉门市人畜饮水建设工程是甘肃省玉门市易地扶贫搬迁试点工程项目的配套工程，项目实施涉及 2 个乡镇(柳河乡、下西号乡)。二、工程设计方案玉门市人畜饮水工程计划解决 120 户 537 人和 4500 头大牲畜的饮水问题。本项目共新建饮水管道计 3154m，维修改造机井 2 眼。项目实施乡镇配套供水管网入户，一次性解决该村人畜饮水问题。其中：柳河乡安置区维修改造机井 1 眼，架设自来水管线1577m；下西号乡安置区维修改造 机井 1 眼，架设自来水管线1577m。1、用水量的确定根据《农村生活用水卫生标准》QB11730-89，农村人口饮水标准为 50L/d，牲畜用水标准按大小分为：大畜 40 L/d，小畜 10 L/d 计算。该项工程管网设计平均供水流量为 18.44 L/s。2、管网布置形式供水管网布置均为树枝状，并根据工程区内的人畜用水量，确定了管道的流量和直径，其主、支管的走向，是依据村组的实际分布情况，在尽量缩短距离以减少水头损失的原则下进行布置，输水管采纳 UPVC 和 PE 等材料，三级分水到户，其中：D75UPVC 管1230 m，D50UPVC 管 1924m，D32UPVC 管 6000m，D20UPVC 管623m，供水范围为易地搬迁安置区。3、管网设计管道管径的选择根据该工程系统设计最大流量，管网布置形式，管道经济流速及管道水头损失等因素通过管网水力计算来确定，以计算，管线的管道压力为 0.26 MPa，故选取用公称压力为 0.4 MPa的 PVC 管材。4、该项目以地下水做水源，项目区内地下水埋深在 35~100 m之间，单井涌水量大于等于 80 m3/h。下载后可任意编辑管井设计要求：（1）终孔口径小于 650 mm；（2）井管直径大于等于 350 mm，井壁管采纳钢管，含水层下设滤水管，滤水管的直径和长度应根据当地水井的抽水实验确定，滤管采纳缠丝滤管，沉砂管长度不小于 5 m；（3）18~20 m 以上孔段填入粘土球封孔止水，以下按要求填入直径 6~12 mm 砾料反滤层；（4）成井后作一次降深抽水试验，稳定时间不少于 12 h。5、水泵选型根据用水量计算，最高日最高时用水量为 20~50 m3/h，设计扬程为 20~80 m，故选择 250QJ20-50 型深井水电泵。6、闸阀井设计闸阀井 23 座，为 M7.5 砂浆砌砖，呈圆锥形结构，底径 1.6 m，口径 0.7 m，深 1.8 m。8、工程量概算开挖土方 7940m3，回填土方 7940m3。三、投资概算1、编制原则、依据（1）编制原则：参照《甘肃省以工代赈小型水利...
