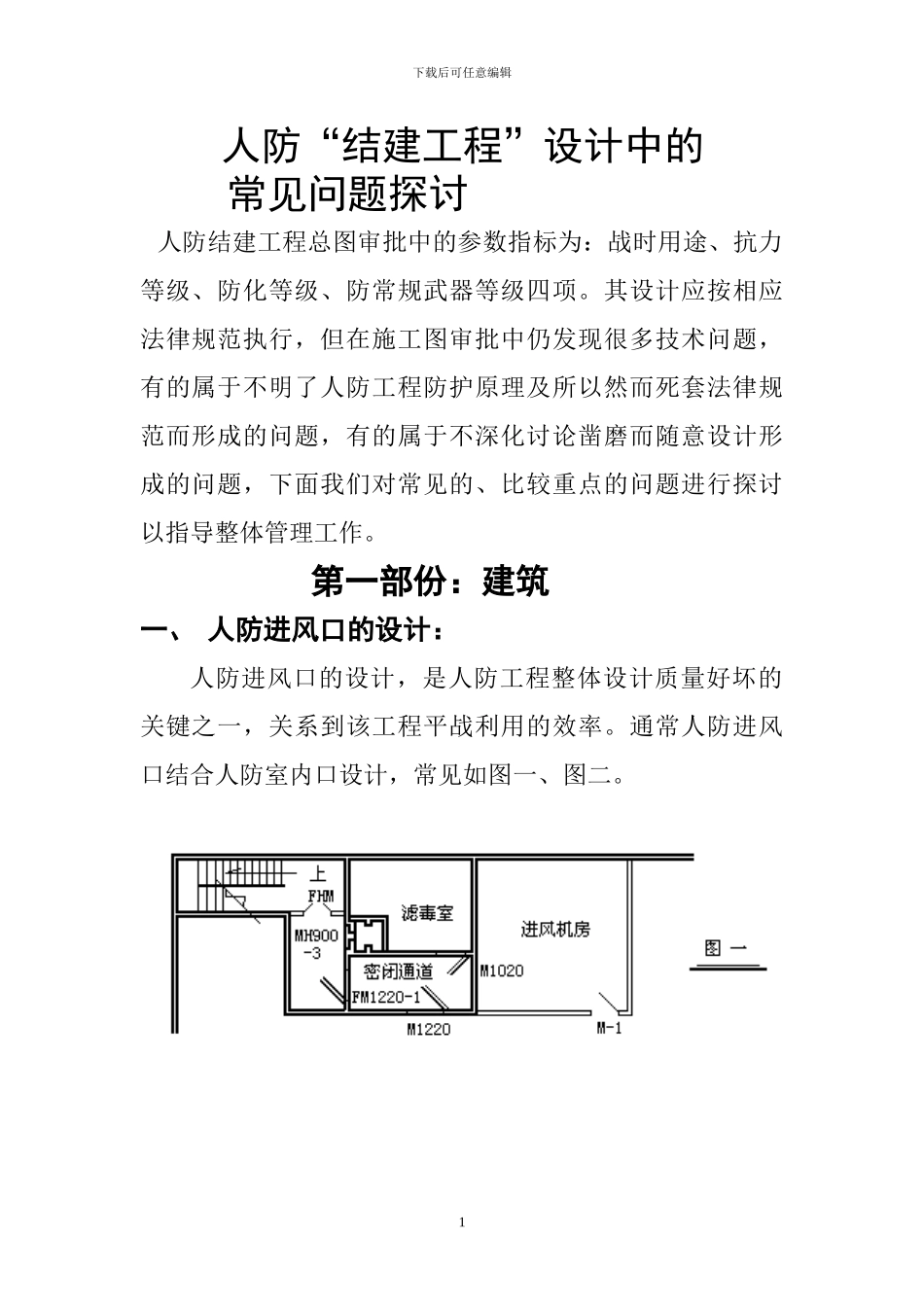

下载后可任意编辑人防“结建工程”设计中的 常见问题探讨 人防结建工程总图审批中的参数指标为：战时用途、抗力等级、防化等级、防常规武器等级四项。其设计应按相应法律规范执行，但在施工图审批中仍发现很多技术问题，有的属于不明了人防工程防护原理及所以然而死套法律规范而形成的问题，有的属于不深化讨论凿磨而随意设计形成的问题，下面我们对常见的、比较重点的问题进行探讨以指导整体管理工作。第一部份：建筑一、 人防进风口的设计：人防进风口的设计，是人防工程整体设计质量好坏的关键之一，关系到该工程平战利用的效率。通常人防进风口结合人防室内口设计，常见如图一、图二。1下载后可任意编辑 这是一个典型的进风口设计，但你认真讨论，却有以下几点值得商讨。1、工程的平常用途考虑及平战开发预留设计对进风系统的要求。比如，该工程地理位置较好时，想做出租经营性利用，此时，活门位置（进风口位置）就出现了问题，也既进风口位置就显得不合理了，从图中我们可以看到，一是进不了新风和受防火门影响，二是在使用过程中易造成进风系统短路，三是战时需将所有的放火通道畅通。所以，在条件许可的情况下，通常应尽量做进风竖井，应考虑进风位置的合理性，如将图二调整为图三。 由于增设了进风竖井，即保证了战时新风，也保证了平常2下载后可任意编辑新风，扩展了人防工事平战利用的开发宽度。2、当进风量达到一定风量时，由于管道式除尘器过风量的限制，往往需要用建筑方法来解决，即设除尘室，常见的如图一、图二所示，但图一中除尘室活门室合为一室设置、图二中除尘块设在活门室墙上，除尘室为砖墙，除尘室门为普通门，除尘室门位置设置及除尘室门设置在清洁区等等都是错误的。粗过滤吸收器的选型，与人掩面积的大小有直接关系，也即需要建筑、暖通协调设计，通常在管道式设备无法解决过风量过大的情况下，才用建筑方式来解决，如 800 平方米人掩面积的一个人掩工事，按法律规范规定，其最大过风量应为 800×5～7=4000～5600 立方米/小时，若考虑平常共用系统，则管道式除尘设备已无法解决，即使牵强解决也显得系统设置不合理，则需要用建筑来解决，即设除尘室，其要点为：除尘室单设，结构为钢筋混凝土墙体，在扩散室与除尘块墙垛之间设 FM716—1 人防防护密闭门，人防门向除尘室内开，除尘块墙垛通常为钢筋混凝土设在除尘室防护密闭门后段，除尘块型号为 LWP—D 型或 LWP—X 型，每块尺寸为 520×520,每块最大过...
