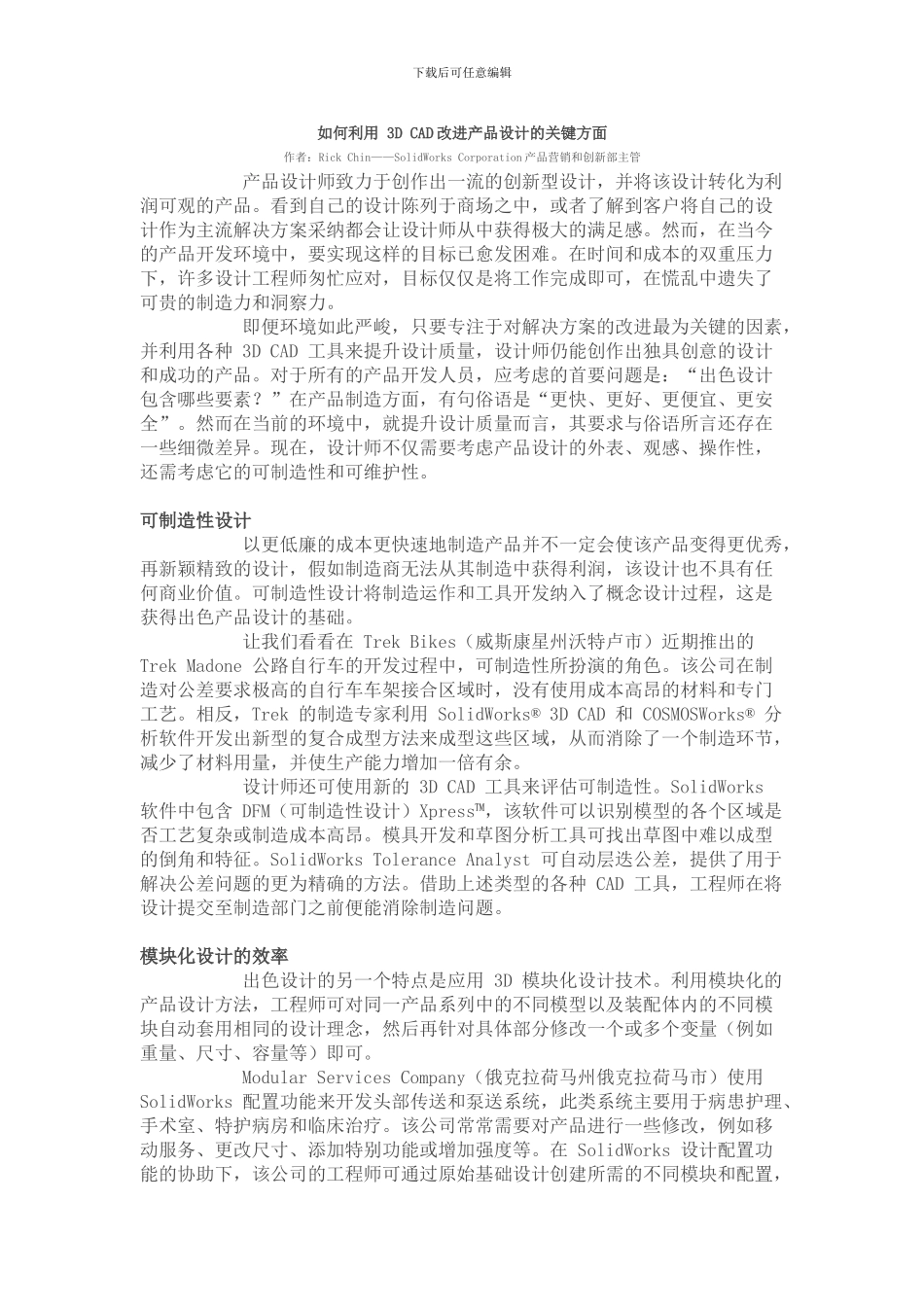

下载后可任意编辑如何利用 3D CAD 改进产品设计的关键方面作者:Rick Chin——SolidWorks Corporation 产品营销和创新部主管 产品设计师致力于创作出一流的创新型设计,并将该设计转化为利润可观的产品。看到自己的设计陈列于商场之中,或者了解到客户将自己的设计作为主流解决方案采纳都会让设计师从中获得极大的满足感。然而,在当今的产品开发环境中,要实现这样的目标已愈发困难。在时间和成本的双重压力下,许多设计工程师匆忙应对,目标仅仅是将工作完成即可,在慌乱中遗失了可贵的制造力和洞察力。 即便环境如此严峻,只要专注于对解决方案的改进最为关键的因素,并利用各种 3D CAD 工具来提升设计质量,设计师仍能创作出独具创意的设计和成功的产品。对于所有的产品开发人员,应考虑的首要问题是:“出色设计包含哪些要素?”在产品制造方面,有句俗语是“更快、更好、更便宜、更安全”。然而在当前的环境中,就提升设计质量而言,其要求与俗语所言还存在一些细微差异。现在,设计师不仅需要考虑产品设计的外表、观感、操作性,还需考虑它的可制造性和可维护性。 可制造性设计 以更低廉的成本更快速地制造产品并不一定会使该产品变得更优秀,再新颖精致的设计,假如制造商无法从其制造中获得利润,该设计也不具有任何商业价值。可制造性设计将制造运作和工具开发纳入了概念设计过程,这是获得出色产品设计的基础。 让我们看看在 Trek Bikes(威斯康星州沃特卢市)近期推出的 Trek Madone 公路自行车的开发过程中,可制造性所扮演的角色。该公司在制造对公差要求极高的自行车车架接合区域时,没有使用成本高昂的材料和专门工艺。相反,Trek 的制造专家利用 SolidWorks® 3D CAD 和 COSMOSWorks® 分析软件开发出新型的复合成型方法来成型这些区域,从而消除了一个制造环节,减少了材料用量,并使生产能力增加一倍有余。 设计师还可使用新的 3D CAD 工具来评估可制造性。SolidWorks 软件中包含 DFM(可制造性设计)Xpress™,该软件可以识别模型的各个区域是否工艺复杂或制造成本高昂。模具开发和草图分析工具可找出草图中难以成型的倒角和特征。SolidWorks Tolerance Analyst 可自动层迭公差,提供了用于解决公差问题的更为精确的方法。借助上述类型的各种 CAD 工具,工程师在将设计提交至制造部门之前便能消除制造问题。模块化设计的效率 出色设计的另一个特点是应用 3D 模块化设计技术。利用模块...
