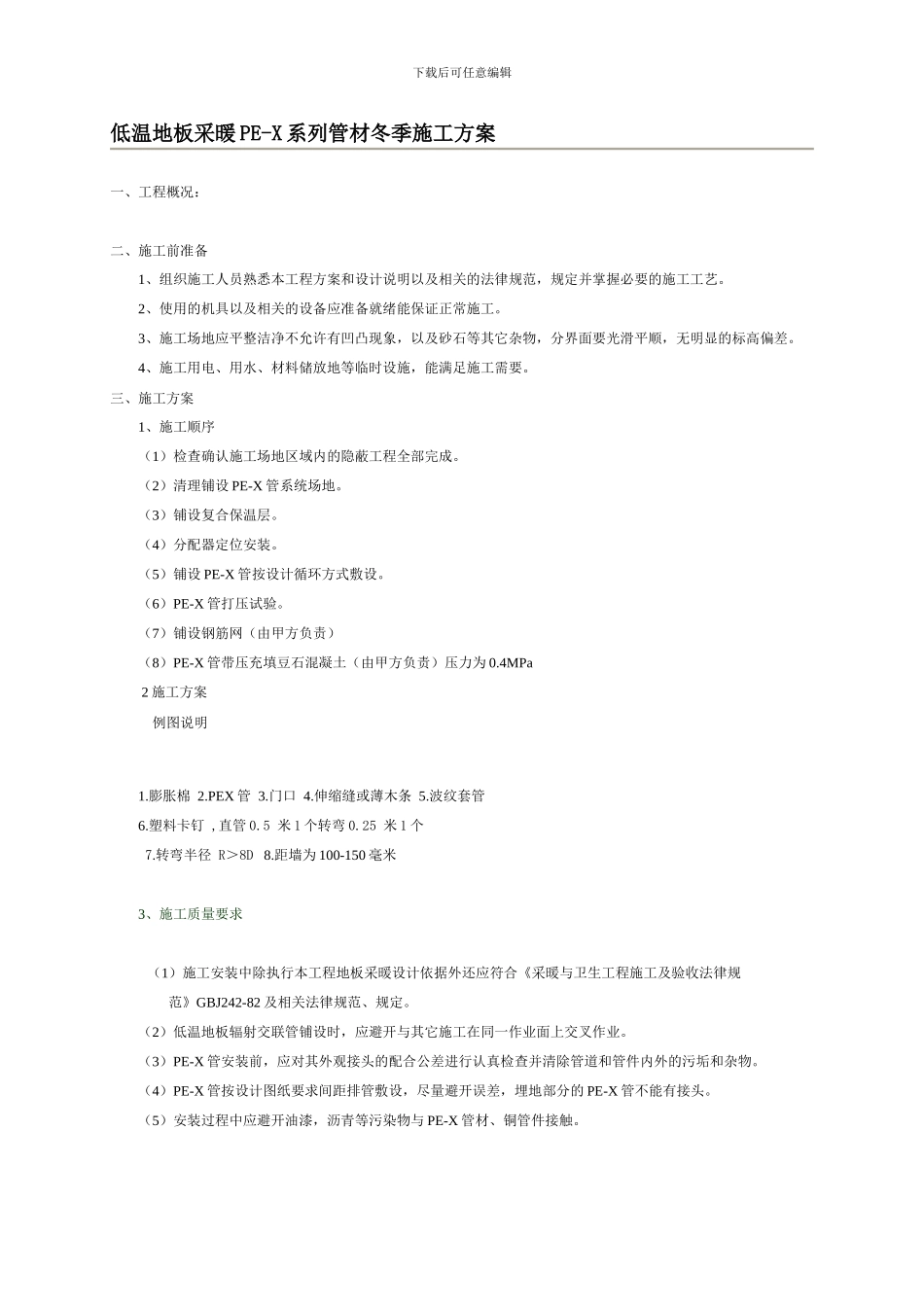

低温地板采暖PE-X系列管材冬季施工方案_第1页
1/17

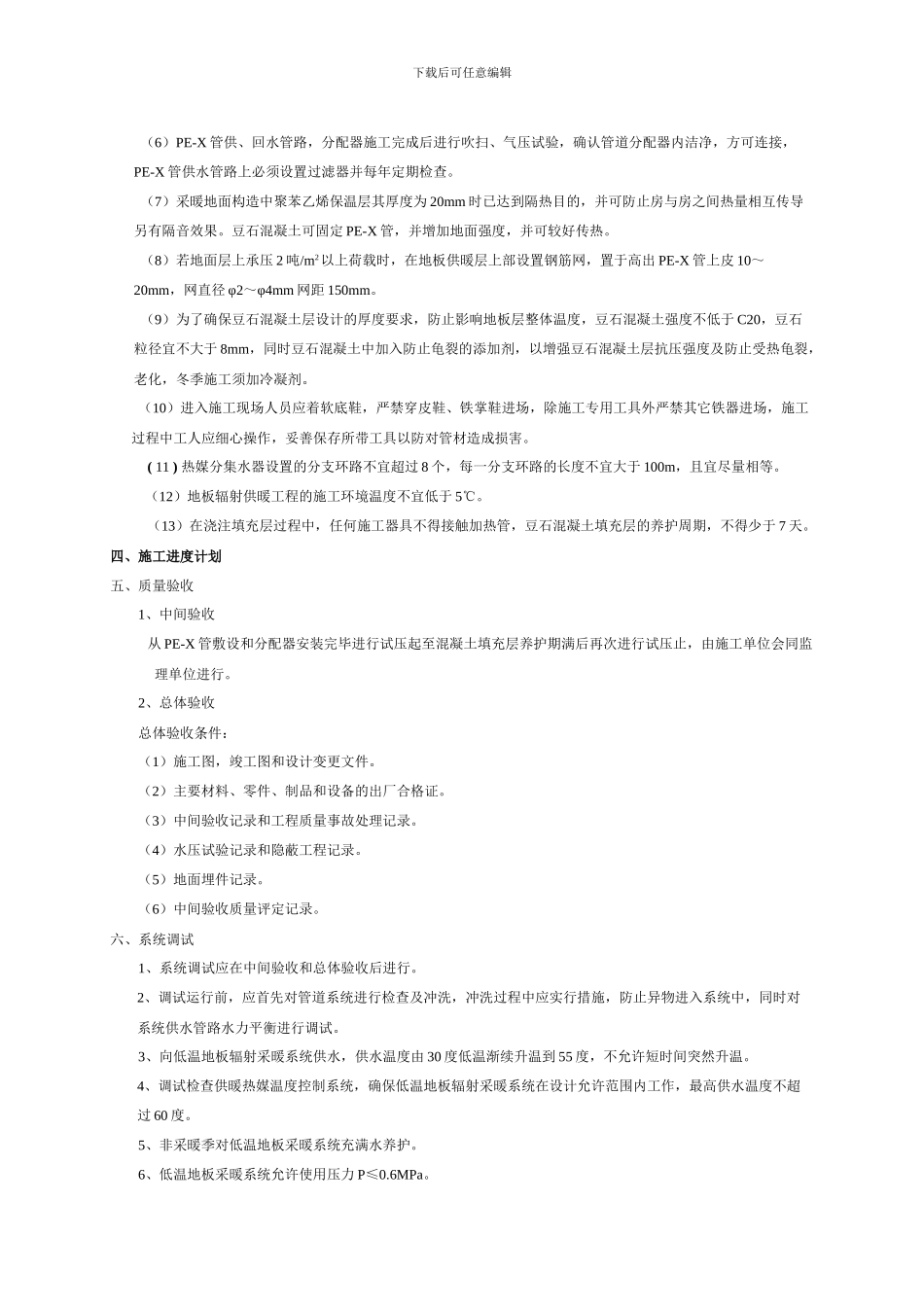

低温地板采暖PE-X系列管材冬季施工方案_第2页
2/17
低温地板采暖PE-X系列管材冬季施工方案_第3页
3/17
下载后可任意编辑低温地板采暖 PE-X 系列管材冬季施工方案一、工程概况: 二、施工前准备1、组织施工人员熟悉本工程方案和设计说明以及相关的法律规范,规定并掌握必要的施工工艺。2、使用的机具以及相关的设备应准备就绪能保证正常施工。3、施工场地应平整洁净不允许有凹凸现象,以及砂石等其它杂物,分界面要光滑平顺,无明显的标高偏差。4、施工用电、用水、材料储放地等临时设施,能满足施工需要。三、施工方案1、施工顺序(1)检查确认施工场地区域内的隐蔽工程全部完成。(2)清理铺设 PE-X 管系统场地。(3)铺设复合保温层。(4)分配器定位安装。(5)铺设 PE-X 管按设计循环方式敷设。(6)PE-X 管打压试验。(7)铺设钢筋网(由甲方负责)(8)PE-X 管带压充填豆石混凝土(由甲方负责)压力为 0.4MPa 2 施工方案 例图说明 1.膨胀棉 2.PEX 管 3.门口 4.伸缩缝或薄木条 5.波纹套管 6.塑料卡钉 ,直管 0.5 米 1 个转弯 0.25 米 1 个 7.转弯半径 R>8D 8.距墙为 100-150 毫米 3、施工质量要求 (1)施工安装中除执行本工程地板采暖设计依据外还应符合《采暖与卫生工程施工及验收法律规范》GBJ242-82 及相关法律规范、规定。(2)低温地板辐射交联管铺设时,应避开与其它施工在同一作业面上交叉作业。(3)PE-X 管安装前,应对其外观接头的配合公差进行认真检查并清除管道和管件内外的污垢和杂物。(4)PE-X 管按设计图纸要求间距排管敷设,尽量避开误差,埋地部分的 PE-X 管不能有接头。(5)安装过程中应避开油漆,沥青等污染物与 PE-X 管材、铜管件接触。下载后可任意编辑(6)PE-X 管供、回水管路,分配器施工完成后进行吹扫、气压试验,确认管道分配器内洁净,方可连接,PE-X 管供水管路上必须设置过滤器并每年定期检查。(7)采暖地面构造中聚苯乙烯保温层其厚度为 20mm 时已达到隔热目的,并可防止房与房之间热量相互传导另有隔音效果。豆石混凝土可固定 PE-X 管,并增加地面强度,并可较好传热。(8)若地面层上承压 2 吨/m2以上荷载时,在地板供暖层上部设置钢筋网,置于高出 PE-X 管上皮 10~20mm,网直径 φ2~φ4mm 网距 150mm。(9)为了确保豆石混凝土层设计的厚度要求,防止影响地板层整体温度,豆石混凝土强度不低于 C20,豆石粒径宜不大于 8mm,同时豆石混凝土中加入防止龟裂的添加剂,以增强豆石混凝土层抗压强度及防止受热龟裂,老化,冬季施工须加冷凝剂。(...
