保河大桥挖孔桩专项施工技术方案VIP免费

保河大桥挖孔桩专项施工技术方案_第1页
1/27

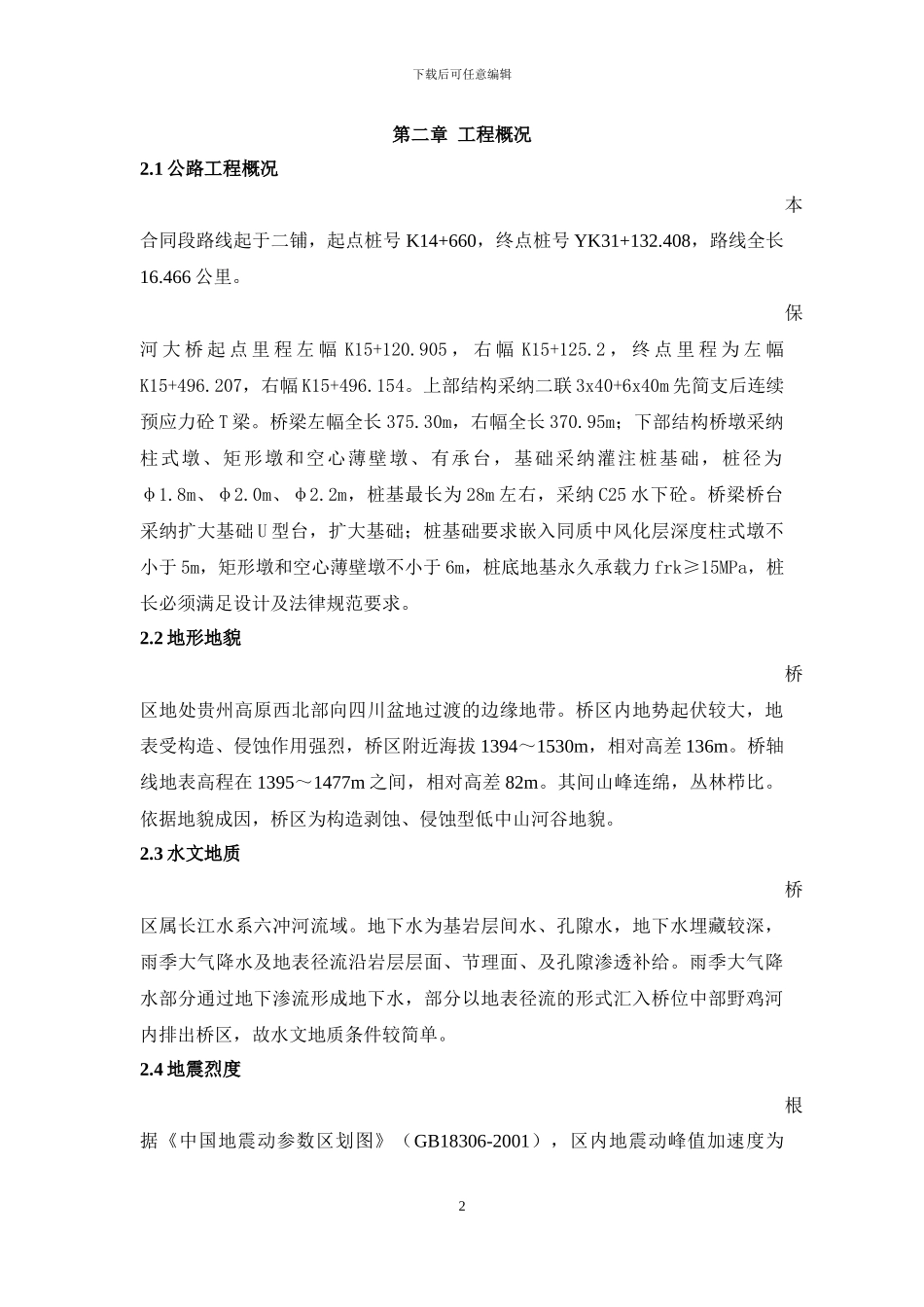

保河大桥挖孔桩专项施工技术方案_第2页
2/27

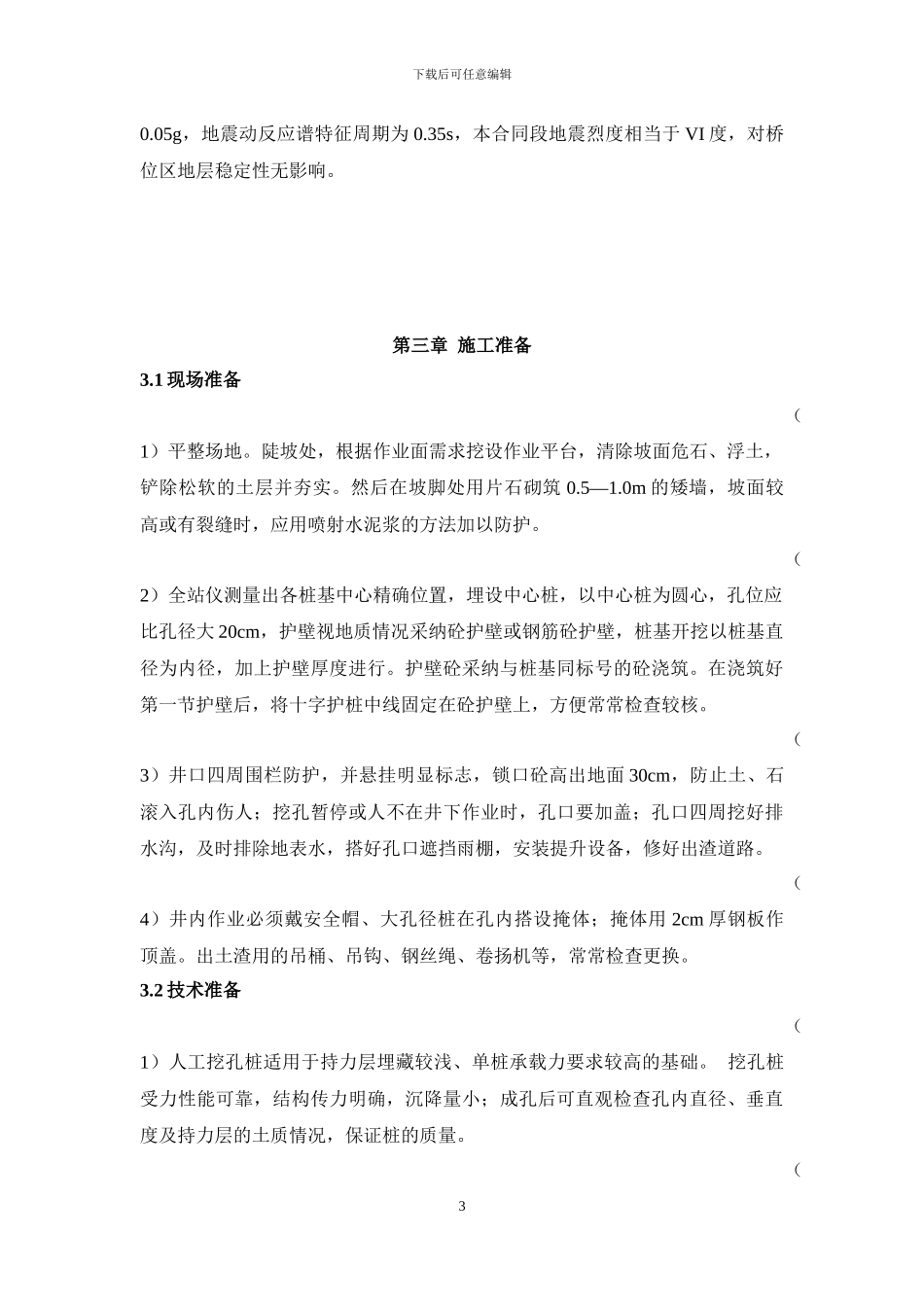

保河大桥挖孔桩专项施工技术方案_第3页
3/27
下载后可任意编辑厦门至成都高速公路毕节至生机(黔川界)段二合同 保河大桥挖孔桩专项施工方案第一章 编制依据及原则1.1 编制依据(1)厦门至成都公路贵州境毕节至生机(黔川界)段高速公路土建工程第2 合同段招、投标文件; (2)厦门至成都公路贵州境毕节至生机(黔川界)段高速公路土建工程第2 合同段施工设计图纸;(3)本工程施工现场实地考查情况;(4)国家现行公路施工法律规范、规程及验收标准:《公路桥涵施工技术法律规范》 JTG/T F50-2024 《公路工程技术标准》 JTG B01-2024 《公路工程质量检验评定标准》 JTG F80/1-2024。 (5)我公司多年积累的同类型结构工程施工经验。1.2 编制原则(1)严格遵循招标、投标文件的内容及设计文件要求,确定本工程的创优规划,并据此来编制施工组织设计。(2)认真考察工程实地,认真讨论招标、投标文件、设计图纸和有关规定,充分考虑本桥的特点、场地、交通、水文、运输、料源、民情、水电供应、气候等实际情况的基础上编制。1下载后可任意编辑第二章 工程概况2.1 公路工程概况本合同段路线起于二铺,起点桩号 K14+660,终点桩号 YK31+132.408,路线全长16.466 公里。保河 大 桥 起 点 里 程 左 幅 K15+120.905 , 右 幅 K15+125.2 , 终 点 里 程 为 左 幅K15+496.207,右幅 K15+496.154。上部结构采纳二联 3x40+6x40m 先简支后连续预应力砼 T 梁。桥梁左幅全长 375.30m,右幅全长 370.95m;下部结构桥墩采纳柱式墩、矩形墩和空心薄壁墩、有承台,基础采纳灌注桩基础,桩径为φ1.8m、φ2.0m、φ2.2m,桩基最长为 28m 左右,采纳 C25 水下砼。桥梁桥台采纳扩大基础 U 型台,扩大基础;桩基础要求嵌入同质中风化层深度柱式墩不小于 5m,矩形墩和空心薄壁墩不小于 6m,桩底地基永久承载力 frk≥15MPa,桩长必须满足设计及法律规范要求。 2.2 地形地貌桥区地处贵州高原西北部向四川盆地过渡的边缘地带。桥区内地势起伏较大,地表受构造、侵蚀作用强烈,桥区附近海拔 1394~1530m,相对高差 136m。桥轴线地表高程在 1395~1477m 之间,相对高差 82m。其间山峰连绵,丛林栉比。依据地貌成因,桥区为构造剥蚀、侵蚀型低中山河谷地貌。2.3 水文地质桥区属长江水系六冲河流域。地下水为基岩层间水、孔隙水,地下水埋藏较深,雨季大气降水及地表径流沿岩层层面、节理面、及孔隙渗透补给。雨季大气降水部分通过地下渗流形成地下水,部...
