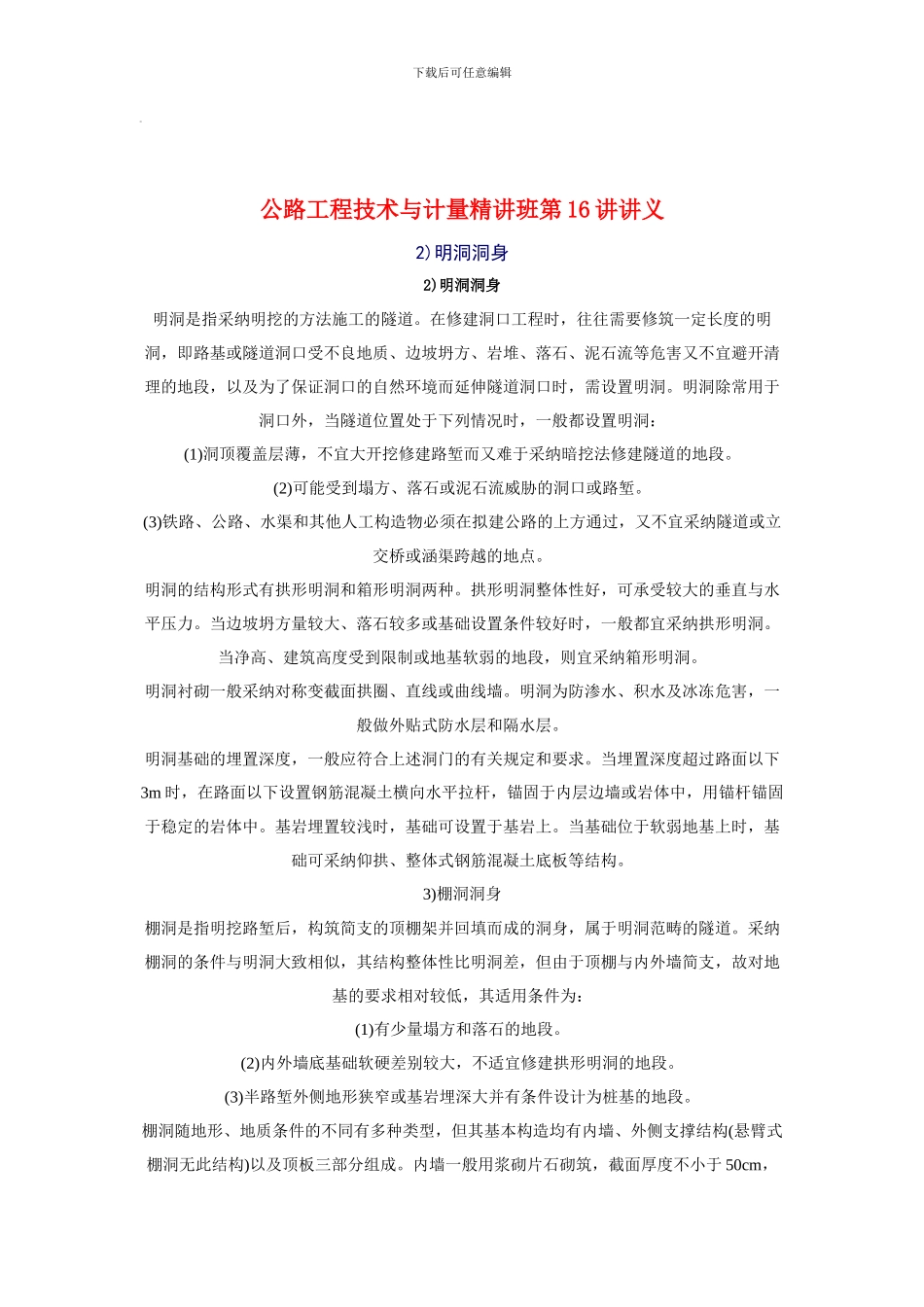

下载后可任意编辑 公路工程技术与计量精讲班第 16 讲讲义2)明洞洞身2)明洞洞身明洞是指采纳明挖的方法施工的隧道。在修建洞口工程时，往往需要修筑一定长度的明洞，即路基或隧道洞口受不良地质、边坡坍方、岩堆、落石、泥石流等危害又不宜避开清理的地段，以及为了保证洞口的自然环境而延伸隧道洞口时，需设置明洞。明洞除常用于洞口外，当隧道位置处于下列情况时，一般都设置明洞：(1)洞顶覆盖层薄，不宜大开挖修建路堑而又难于采纳暗挖法修建隧道的地段。(2)可能受到塌方、落石或泥石流威胁的洞口或路堑。(3)铁路、公路、水渠和其他人工构造物必须在拟建公路的上方通过，又不宜采纳隧道或立交桥或涵渠跨越的地点。明洞的结构形式有拱形明洞和箱形明洞两种。拱形明洞整体性好，可承受较大的垂直与水平压力。当边坡坍方量较大、落石较多或基础设置条件较好时，一般都宜采纳拱形明洞。当净高、建筑高度受到限制或地基软弱的地段，则宜采纳箱形明洞。明洞衬砌一般采纳对称变截面拱圈、直线或曲线墙。明洞为防渗水、积水及冰冻危害，一般做外贴式防水层和隔水层。明洞基础的埋置深度，一般应符合上述洞门的有关规定和要求。当埋置深度超过路面以下3m 时，在路面以下设置钢筋混凝土横向水平拉杆，锚固于内层边墙或岩体中，用锚杆锚固于稳定的岩体中。基岩埋置较浅时，基础可设置于基岩上。当基础位于软弱地基上时，基础可采纳仰拱、整体式钢筋混凝土底板等结构。3)棚洞洞身棚洞是指明挖路堑后，构筑简支的顶棚架并回填而成的洞身，属于明洞范畴的隧道。采纳棚洞的条件与明洞大致相似，其结构整体性比明洞差，但由于顶棚与内外墙简支，故对地基的要求相对较低，其适用条件为：(1)有少量塌方和落石的地段。(2)内外墙底基础软硬差别较大，不适宜修建拱形明洞的地段。(3)半路堑外侧地形狭窄或基岩埋深大并有条件设计为桩基的地段。棚洞随地形、地质条件的不同有多种类型，但其基本构造均有内墙、外侧支撑结构(悬臂式棚洞无此结构)以及顶板三部分组成。内墙一般用浆砌片石砌筑，截面厚度不小于 50cm，下载后可任意编辑内墙顶设顶帽以承托和嵌固顶板。外侧支撑结构根据地形、地质情况的不同可作成刚架式、柱式和墙式。顶板可采纳 T 形梁、I 形梁或空心板截面构件。当棚洞：立柱的基础置于路面 3m 以下时，立柱可在路基平面处加设纵撑和横撑，以与相邻立柱及内边墙相连接，以增强其稳定性。三、隧道附属建筑物隧道除了组成其主体结构的洞口、洞门及...
