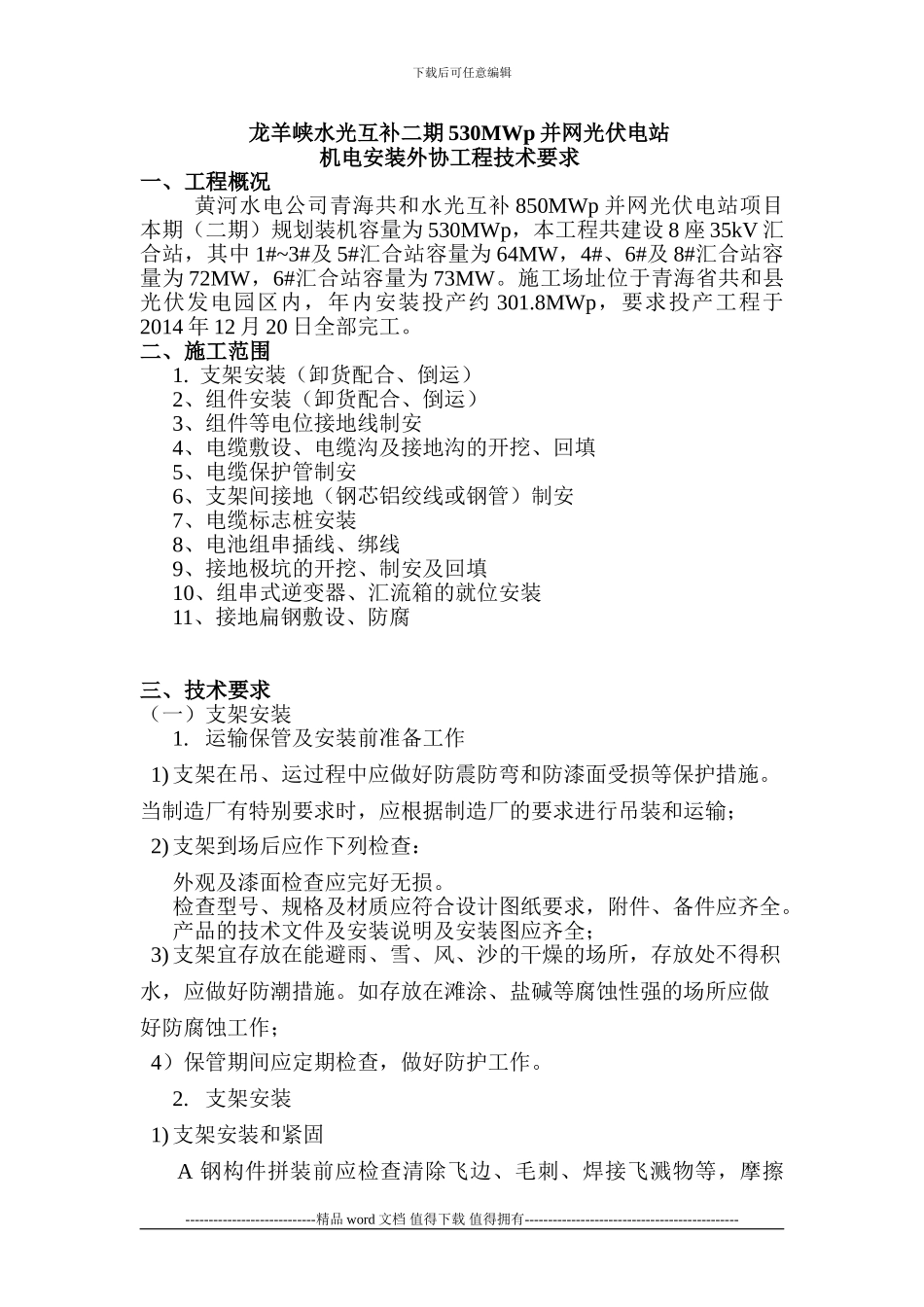

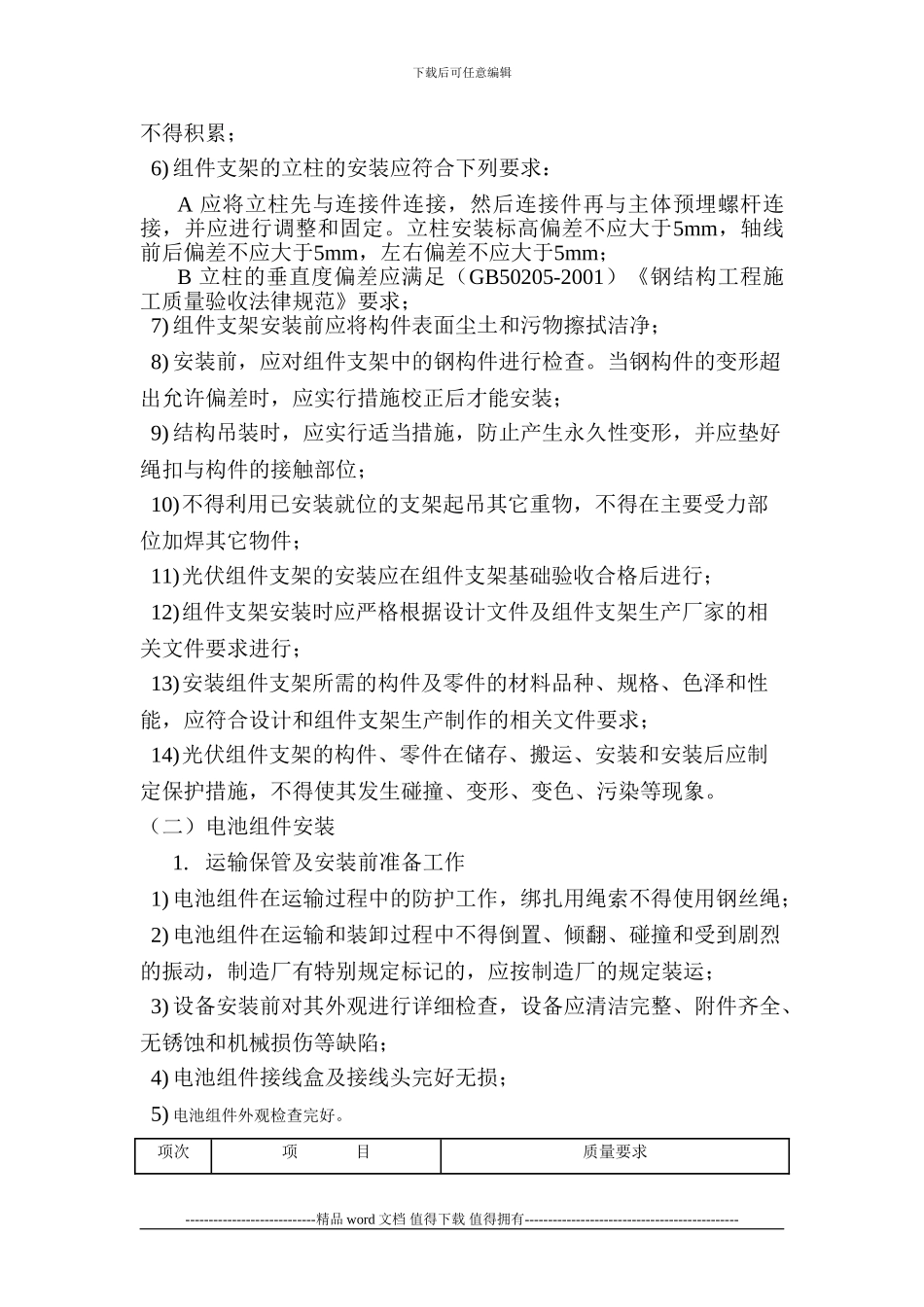

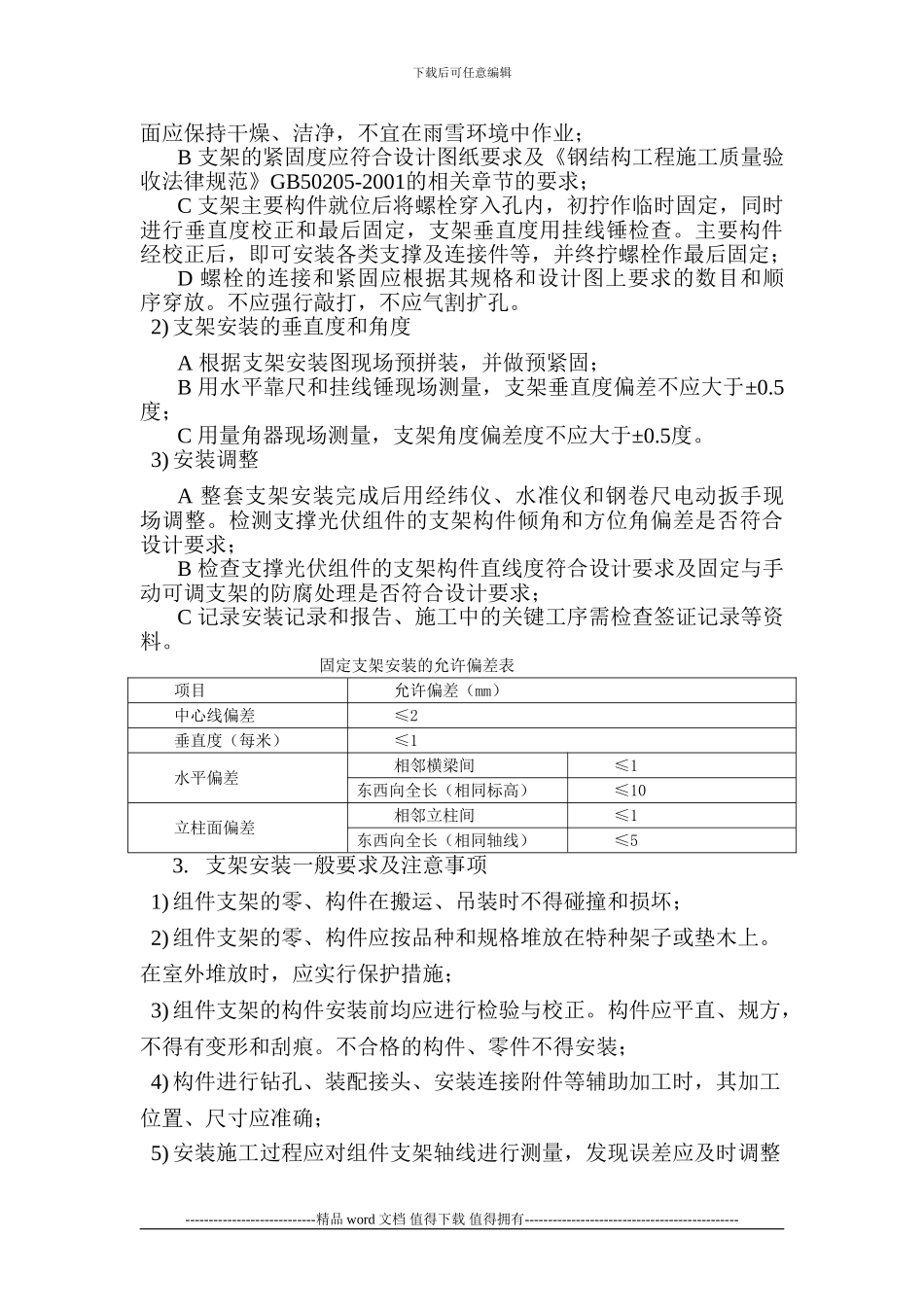

下载后可任意编辑龙羊峡水光互补二期 530MWp 并网光伏电站机电安装外协工程技术要求一、工程概况黄河水电公司青海共和水光互补 850MWp 并网光伏电站项目本期（二期）规划装机容量为 530MWp，本工程共建设 8 座 35kV 汇合站，其中 1#~3#及 5#汇合站容量为 64MW，4#、6#及 8#汇合站容量为 72MW，6#汇合站容量为 73MW。施工场址位于青海省共和县光伏发电园区内，年内安装投产约 301.8MWp，要求投产工程于2014 年 12 月 20 日全部完工。二、施工范围1. 支架安装（卸货配合、倒运）2、组件安装（卸货配合、倒运）3、组件等电位接地线制安4、电缆敷设、电缆沟及接地沟的开挖、回填5、电缆保护管制安6、支架间接地（钢芯铝绞线或钢管）制安7、电缆标志桩安装8、电池组串插线、绑线9、接地极坑的开挖、制安及回填10、组串式逆变器、汇流箱的就位安装11、接地扁钢敷设、防腐三、技术要求（一）支架安装1. 运输保管及安装前准备工作1) 支架在吊、运过程中应做好防震防弯和防漆面受损等保护措施。当制造厂有特别要求时，应根据制造厂的要求进行吊装和运输；2) 支架到场后应作下列检查：外观及漆面检查应完好无损。检查型号、规格及材质应符合设计图纸要求，附件、备件应齐全。产品的技术文件及安装说明及安装图应齐全；3) 支架宜存放在能避雨、雪、风、沙的干燥的场所，存放处不得积水，应做好防潮措施。如存放在滩涂、盐碱等腐蚀性强的场所应做好防腐蚀工作；4）保管期间应定期检查，做好防护工作。2. 支架安装1) 支架安装和紧固A 钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等，摩擦----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑面应保持干燥、洁净，不宜在雨雪环境中作业；B 支架的紧固度应符合设计图纸要求及《钢结构工程施工质量验收法律规范》GB50205-2001的相关章节的要求；C 支架主要构件就位后将螺栓穿入孔内，初拧作临时固定，同时进行垂直度校正和最后固定，支架垂直度用挂线锤检查。主要构件经校正后，即可安装各类支撑及连接件等，并终拧螺栓作最后固定；D 螺栓的连接和紧固应根据其规格和设计图上要求的数目和顺序穿放。不应强行敲打，不应气割扩孔。2) 支架安装的垂直度和角度A 根据支架安装图现场预拼装，并做预紧固；B 用水平靠尺和挂线锤现场测量，支架垂直度偏差不应大于±0.5度；C 用量角器现场测量，支架角...
