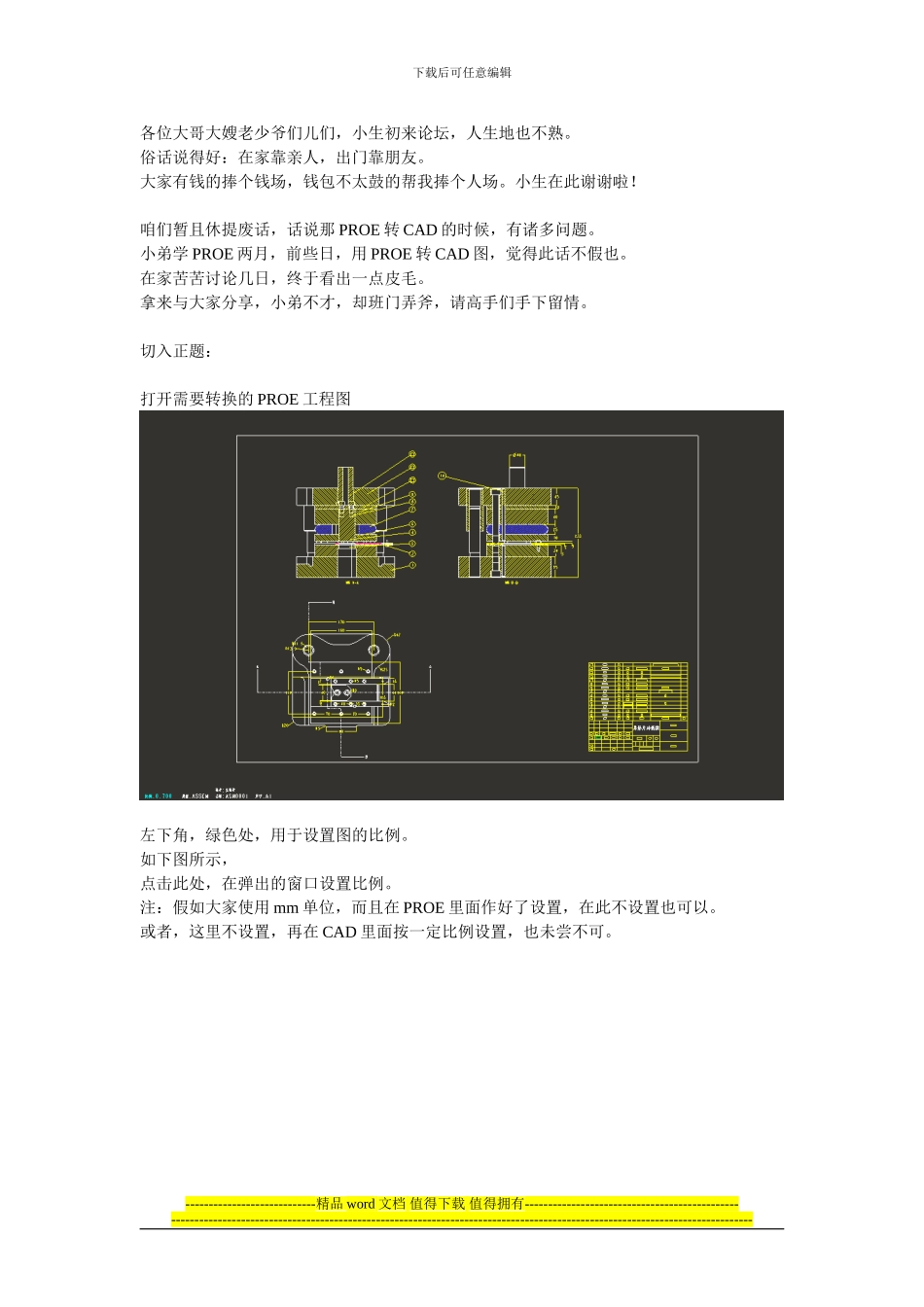

下载后可任意编辑各位大哥大嫂老少爷们儿们，小生初来论坛，人生地也不熟。俗话说得好：在家靠亲人，出门靠朋友。大家有钱的捧个钱场，钱包不太鼓的帮我捧个人场。小生在此谢谢啦！咱们暂且休提废话，话说那 PROE 转 CAD 的时候，有诸多问题。小弟学 PROE 两月，前些日，用 PROE 转 CAD 图，觉得此话不假也。在家苦苦讨论几日，终于看出一点皮毛。拿来与大家分享，小弟不才，却班门弄斧，请高手们手下留情。切入正题：打开需要转换的 PROE 工程图左下角，绿色处，用于设置图的比例。如下图所示，点击此处，在弹出的窗口设置比例。注：假如大家使用 mm 单位，而且在 PROE 里面作好了设置，在此不设置也可以。或者，这里不设置，再在 CAD 里面按一定比例设置，也未尝不可。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑下一步，就是转换格式了文件——保存副本，，就会出现此对话框选择要转换的类型 DWG，确定。下一步，在弹出的菜单里，选择 R12 版本*（选择 12，不要选错了哦）----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑再在 杂项 里面选择 作为层（如下图所示）----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 当然，选择作为块也可以，后面会提到。然后点击确定或者输出。成功地创建了 DWG 文件。打开 AutoCAD在 CAD 里面打开生成的 DWG 文件，大家会发现如下图所示的情况----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意...
