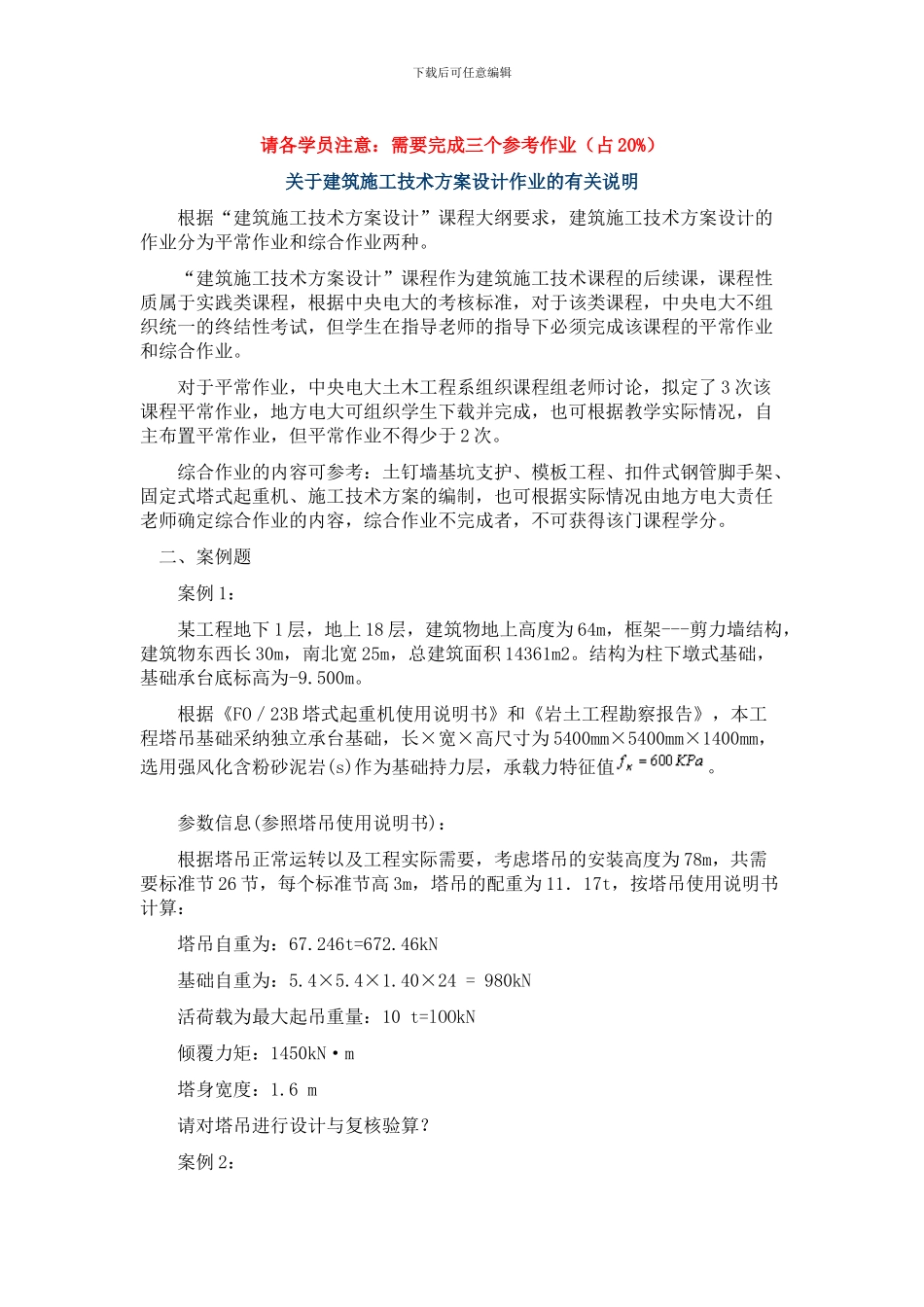

下载后可任意编辑请各学员注意：需要完成三个参考作业（占 20%）关于建筑施工技术方案设计作业的有关说明根据“建筑施工技术方案设计”课程大纲要求，建筑施工技术方案设计的作业分为平常作业和综合作业两种。 “建筑施工技术方案设计”课程作为建筑施工技术课程的后续课，课程性质属于实践类课程，根据中央电大的考核标准，对于该类课程，中央电大不组织统一的终结性考试，但学生在指导老师的指导下必须完成该课程的平常作业和综合作业。 对于平常作业，中央电大土木工程系组织课程组老师讨论，拟定了 3 次该课程平常作业，地方电大可组织学生下载并完成，也可根据教学实际情况，自主布置平常作业，但平常作业不得少于 2 次。 综合作业的内容可参考：土钉墙基坑支护、模板工程、扣件式钢管脚手架、固定式塔式起重机、施工技术方案的编制，也可根据实际情况由地方电大责任老师确定综合作业的内容，综合作业不完成者，不可获得该门课程学分。 二、案例题 案例 1： 某工程地下 1 层，地上 18 层，建筑物地上高度为 64m，框架---剪力墙结构，建筑物东西长 30m，南北宽 25m，总建筑面积 14361m2。结构为柱下墩式基础，基础承台底标高为-9.500m。 根据《FO／23B 塔式起重机使用说明书》和《岩土工程勘察报告》，本工程塔吊基础采纳独立承台基础，长×宽×高尺寸为 5400mm×5400mm×1400mm，选用强风化含粉砂泥岩(s)作为基础持力层，承载力特征值。 参数信息(参照塔吊使用说明书)： 根据塔吊正常运转以及工程实际需要，考虑塔吊的安装高度为 78m，共需要标准节 26 节，每个标准节高 3m，塔吊的配重为 11．17t，按塔吊使用说明书计算： 塔吊自重为：67.246t=672.46kN 基础自重为：5.4×5.4×1.40×24 = 980kN 活荷载为最大起吊重量：10 t=lOOkN 倾覆力矩：1450kN·m 塔身宽度：1.6 m 请对塔吊进行设计与复核验算？ 案例 2：下载后可任意编辑 某工程地下 1 层，半地下 1 层，地上 17 层，建筑高度为 65.65 m，总建筑面积为 20298.03m2。安装一台塔吊，其塔吊的型号为 QTZ63，第一次拟安装高度为 41 m(起吊臂至基础平台高度)，塔机最大工作幅度为 48m，最终安装高度90.0m，平衡臂长约 14m，平衡重 9750kg。 本塔吊基础采纳人工挖孔桩基础。混凝土强度等级 C35，承台混凝土强度为 C35，承台面标高-0．10m，承台尺寸选 5.0m×5.0m×1.0m，承台与孔桩连成一体。现以某公司生产的 QTZ63 式塔吊...
