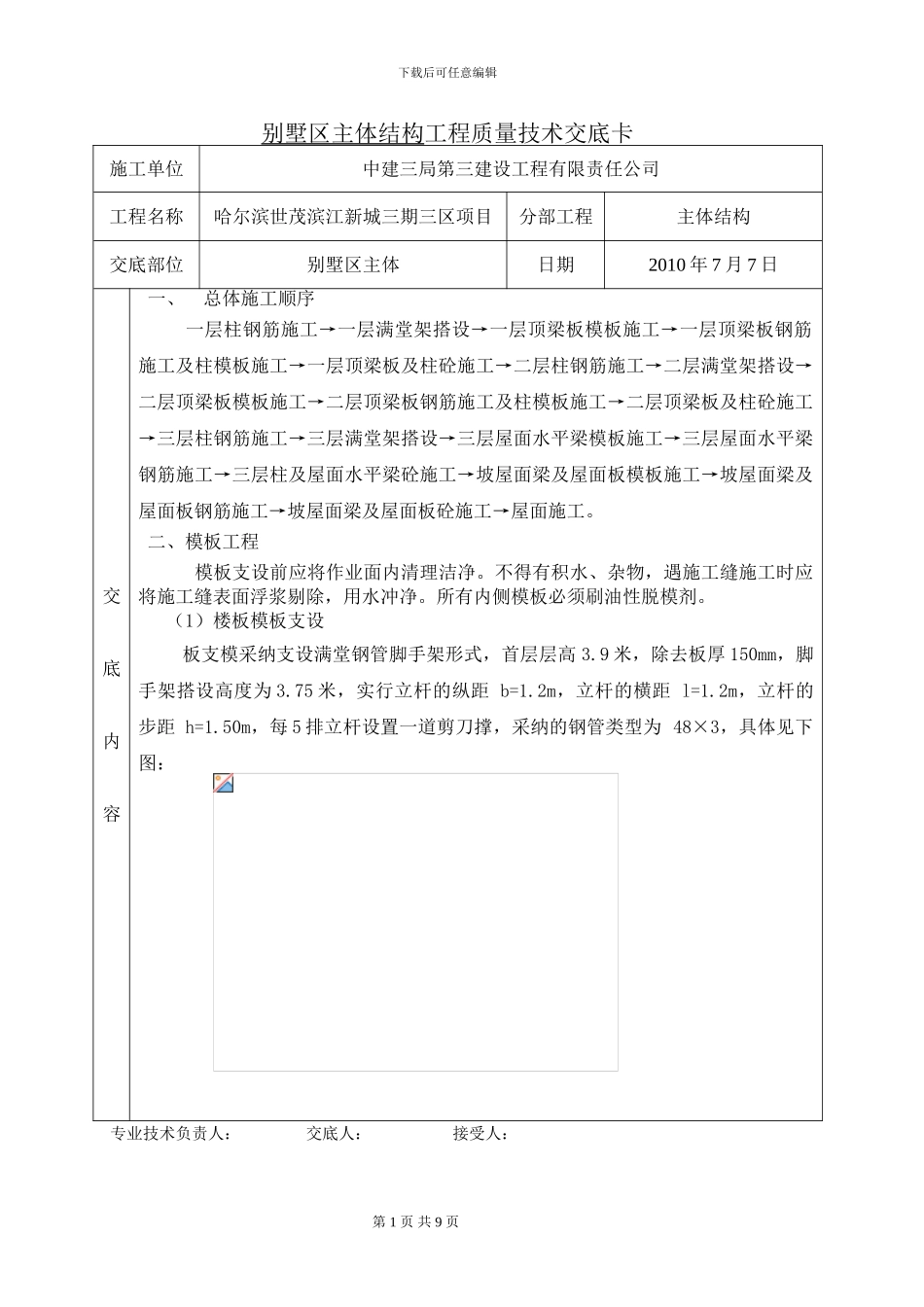

下载后可任意编辑别墅区主体结构工程质量技术交底卡施工单位中建三局第三建设工程有限责任公司工程名称哈尔滨世茂滨江新城三期三区项目分部工程主体结构交底部位别墅区主体日期2010 年 7 月 7 日交底内容一、总体施工顺序 一层柱钢筋施工→一层满堂架搭设→一层顶梁板模板施工→一层顶梁板钢筋施工及柱模板施工→一层顶梁板及柱砼施工→二层柱钢筋施工→二层满堂架搭设→二层顶梁板模板施工→二层顶梁板钢筋施工及柱模板施工→二层顶梁板及柱砼施工→三层柱钢筋施工→三层满堂架搭设→三层屋面水平梁模板施工→三层屋面水平梁钢筋施工→三层柱及屋面水平梁砼施工→坡屋面梁及屋面板模板施工→坡屋面梁及屋面板钢筋施工→坡屋面梁及屋面板砼施工→屋面施工。二、模板工程 模板支设前应将作业面内清理洁净。不得有积水、杂物，遇施工缝施工时应将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。（1）楼板模板支设板支模采纳支设满堂钢管脚手架形式，首层层高 3.9 米，除去板厚 150mm，脚手架搭设高度为 3.75 米，实行立杆的纵距 b=1.2m，立杆的横距 l=1.2m，立杆的步距 h=1.50m，每 5 排立杆设置一道剪刀撑，采纳的钢管类型为 48×3，具体见下图：专业技术负责人： 交底人： 接受人： 第 1 页 共 9 页 下载后可任意编辑 第 2 页 共 9 页 下载后可任意编辑 交底内容（2）柱模板的构造与安装模板构造：柱模板主要由四块拼板构成。两块内拼板宽度与截面相同，两块外拼板宽度应比柱截面宽度大两个拼板的厚度。拼板长度等于基础（或楼面）至上一层楼板底面。若与梁相接，尚应留出梁的缺口。在浇筑混凝土时，混凝土对模板有较大的侧压力，故在拼板的外面应加柱箍。当混凝土侧压力较大时，还要在柱模板中加对拉螺栓，柱模板截面尺寸大于500 时，应在长边方向加设对拉螺杆。由于柱上部混凝土侧压力较柱底小，故柱箍应上疏下密，间距 500㎜，第一道柱箍位置距离地面 20cm 处。为了便于清理在安装时遗留的木屑垃圾，柱模板底部应留有清理孔，待垃圾完毕后钉牢。模板安装：柱模板安装前应弹出中线及边线。依据边线并考虑增加两片柱模板的厚度钉柱脚木框。木框应牢固定于基础顶面或楼面。然后紧靠木框内表面安装柱模板。若柱钢筋在安装模板前已绑扎完毕，则四块拼版可同时安装。若柱钢筋还未绑扎，则应留下 1-2 面的柱模板待钢筋绑扎完毕后再安装。安装柱模板除应保证平面尺寸正确外，还应保证垂直。用...
