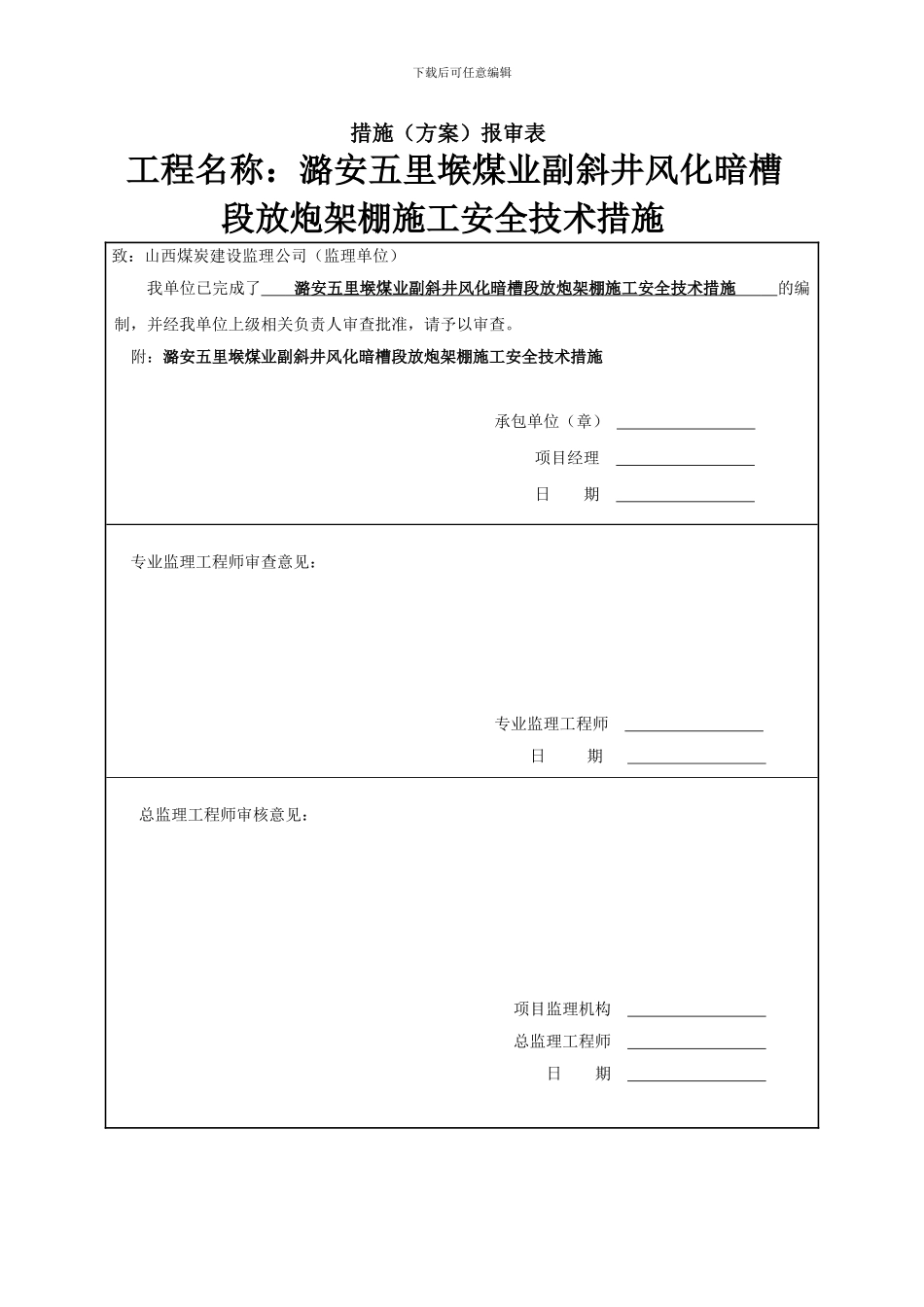

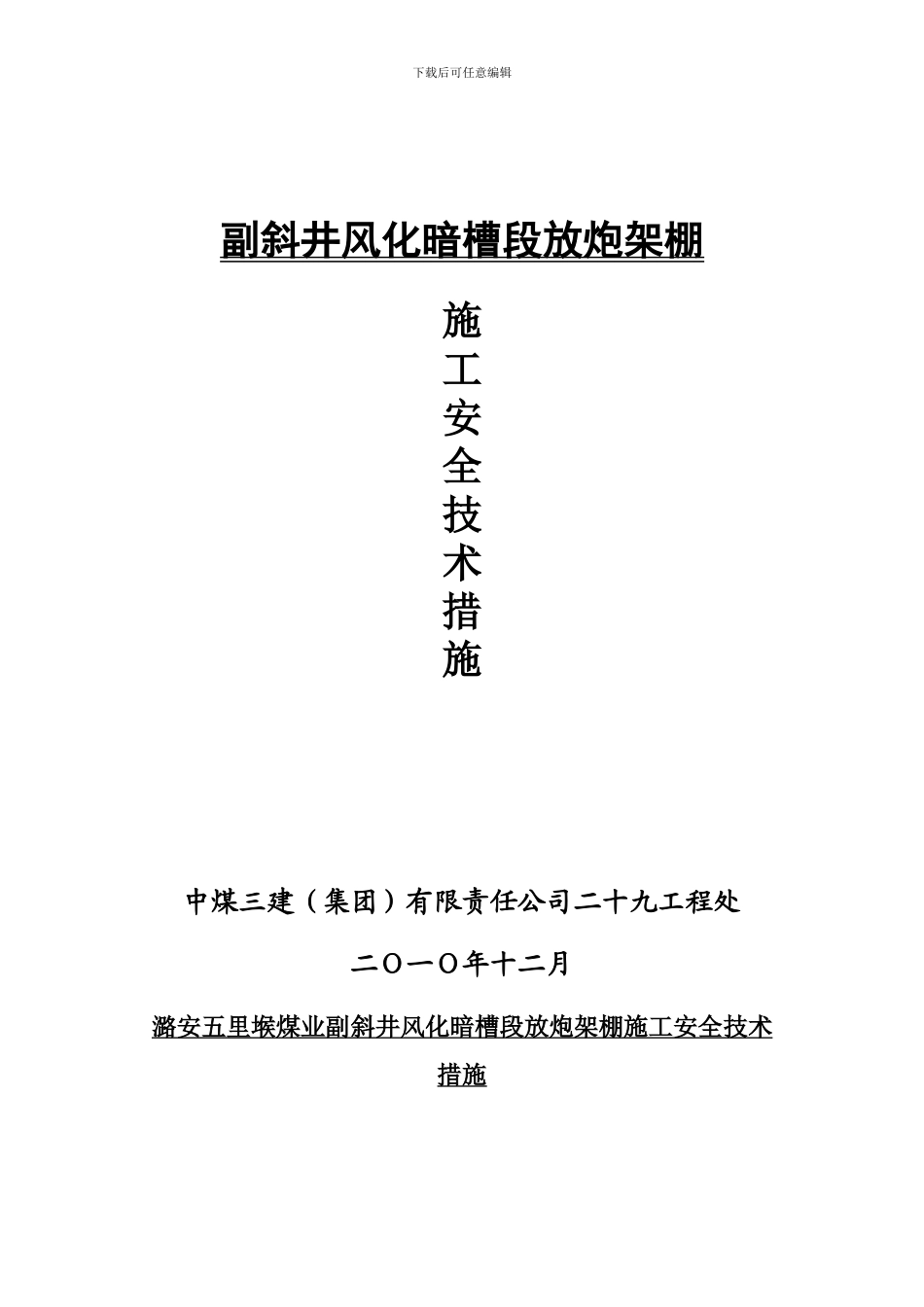

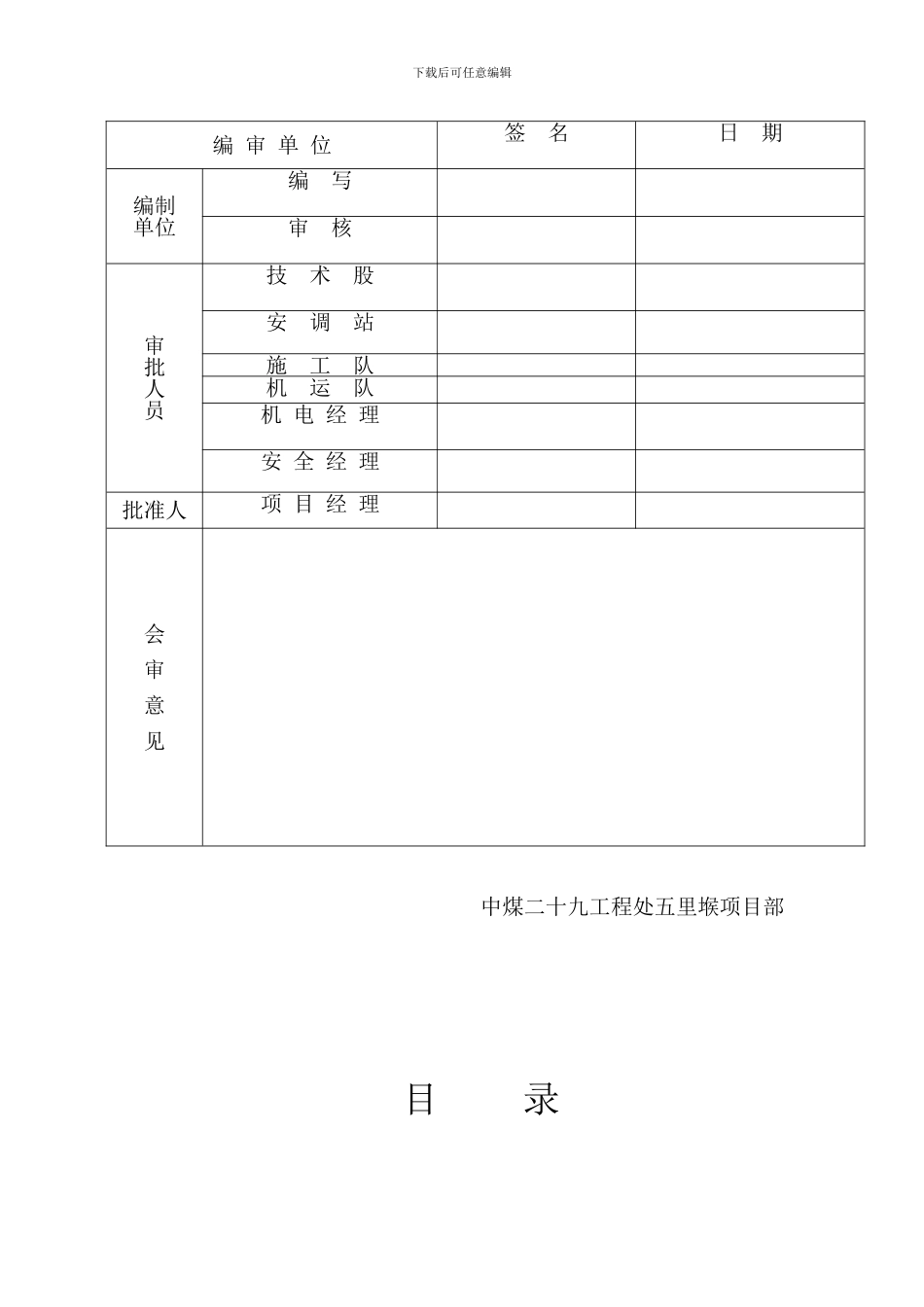

下载后可任意编辑措施（方案）报审表工程名称：潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施 致：山西煤炭建设监理公司（监理单位）我单位已完成了 潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施 的编制，并经我单位上级相关负责人审查批准，请予以审查。附：潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施承包单位（章） 项目经理 日 期 专业监理工程师审查意见： 专业监理工程师 日 期 总监理工程师审核意见：项目监理机构 总监理工程师 日 期 下载后可任意编辑副斜井风化暗槽段放炮架棚施工安全技术措施中煤三建（集团）有限责任公司二十九工程处二Ｏ一Ｏ年十二月潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施下载后可任意编辑中煤二十九工程处五里堠项目部 目 录编 审 单 位签 名日 期编制单位编 写审 核审批人员技 术 股安 调 站施 工 队机 运 队机 电 经 理安 全 经 理批准人项 目 经 理会审意见下载后可任意编辑一、工 程 概 况二、技 术 特 征三、施 工 方 法四、架 棚 质 量 标 准五、辅助系统六、施工安全技术措施七、文明施工下载后可任意编辑五里堠煤矿副斜井风化暗槽段放炮架棚施工安全技术措施一、工程概况五里堠副斜井明槽已施工完毕工程量：22.3m，采纳双层钢筋混凝土支护。进入风化暗槽段为了加强支护，依据甲方及监理单位的会议纪要精神及设计变更要求，进行架设 U29 型棚+单层钢筋+网片+浇注混凝土联合支护。为保证安全施工，特编本措施。 二、技术特征1、五里堠副斜井暗槽半圆拱断面。2-2 断面掘宽 5800mm，净宽4800mm，掘高 5600mm，净高 4100mm，掘进断面 28.86㎡，净断面17.2㎡。原设计永久支护形式采纳双层钢筋混凝土支护，变更后永久支护为 U 型钢支架+单层钢筋+网片+浇注混凝土联合支护，棚外铺网密闭，半径放大 50mm。2、支架支护：29U 型钢支护，棚距 800mm,搭接采纳卡扣连接，U 型钢棚的拉杆采纳 φ20 螺纹钢加工,长度为 670㎜，棚外铺金属网；网紧贴 U 型支架并固定，金属网采纳 φ6.5mm 圆钢加工，规格 900㎜×1600㎜，网格 100×100mm,网搭茬 100mm。U 型钢棚加工尺寸 2-2断面 5700mm×5500mm。3、壁后充填用木背板或方木充填，接实顶帮。4、在施工过程中，根据岩石的情况适当的调整支护形式及金属棚的间距。5、掏槽眼和辅助眼采纳 φ42 钎头眼，周边眼 φ35mm 小钎头打下载...
