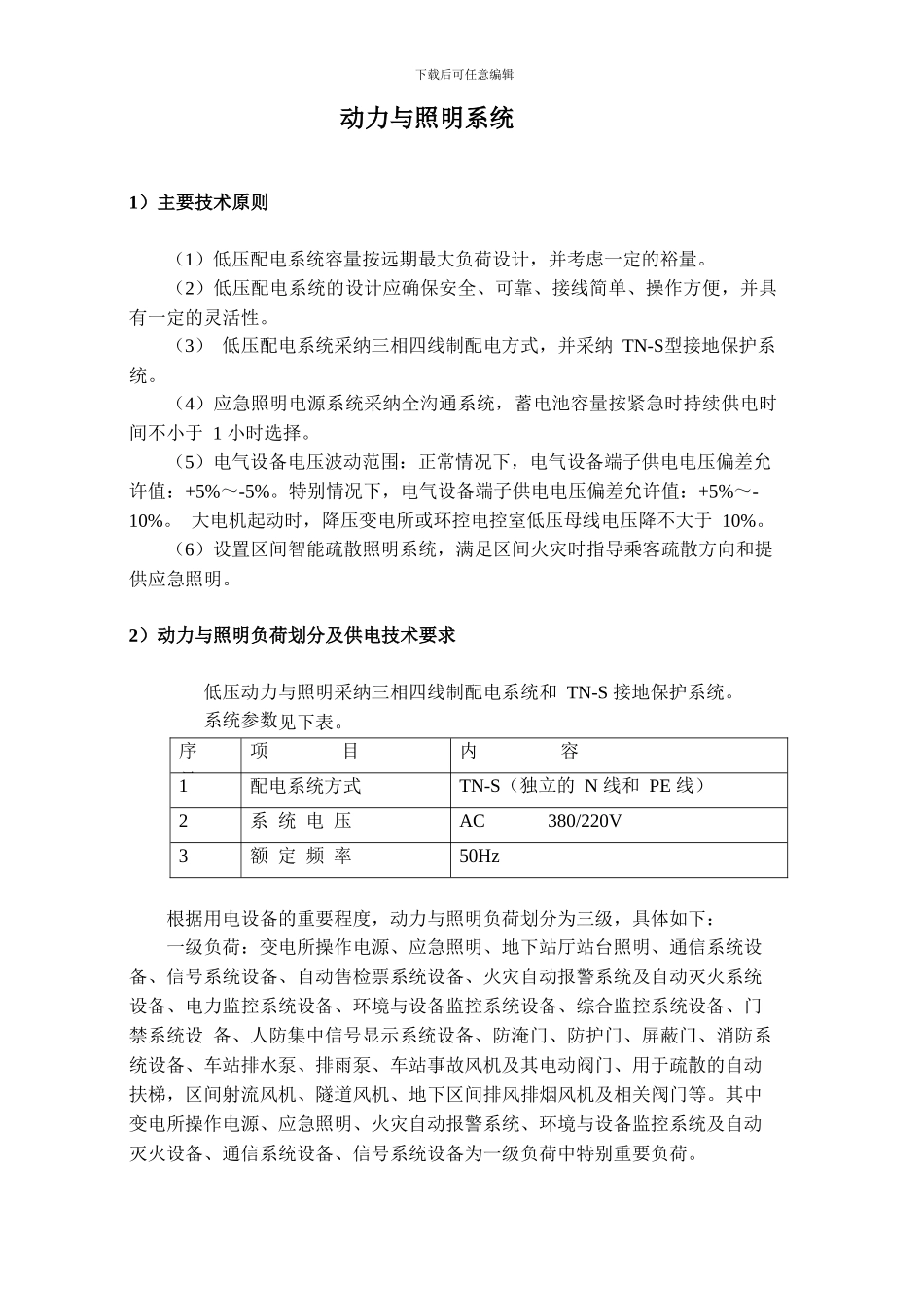

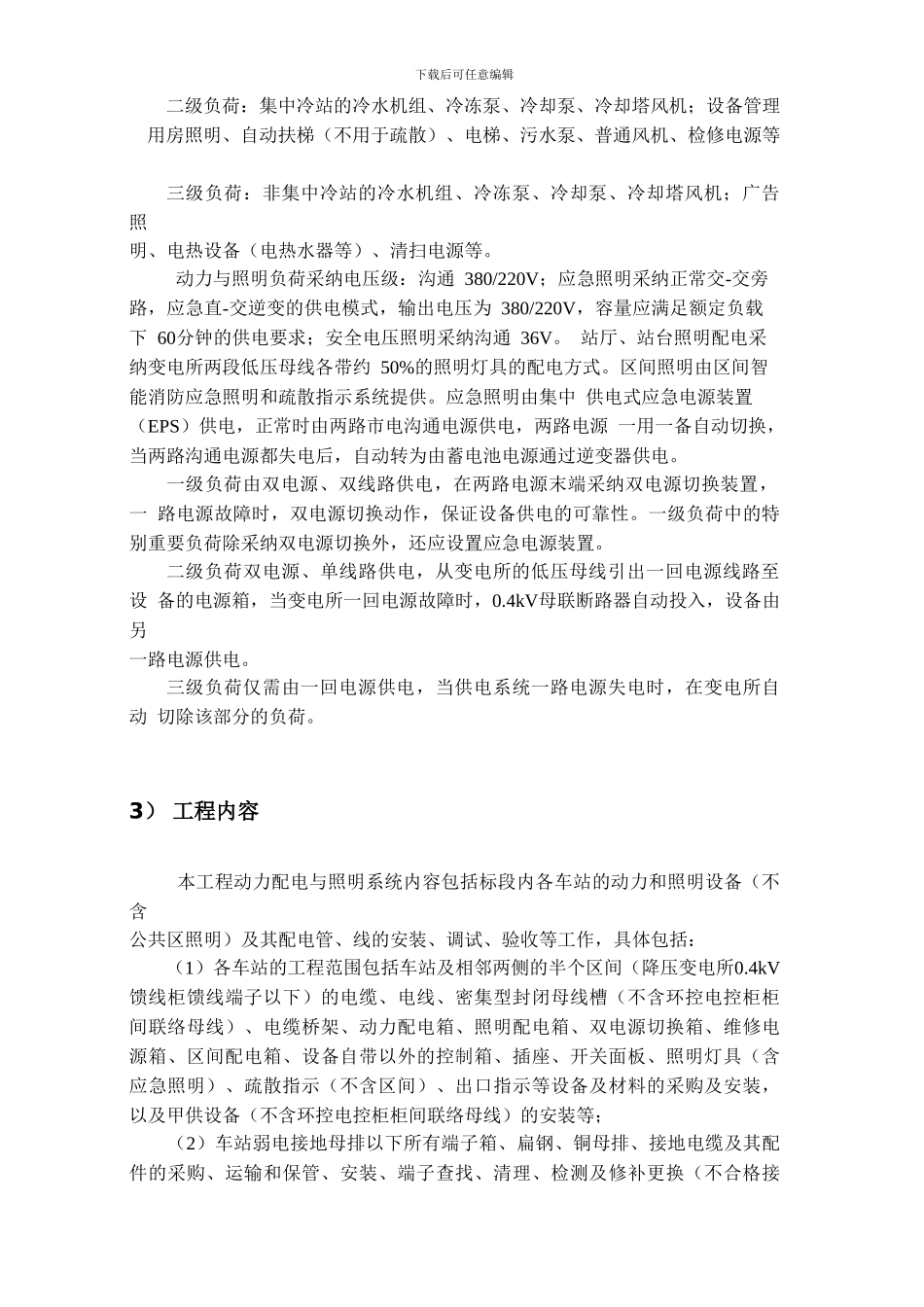

下载后可任意编辑 动力与照明系统1）主要技术原则 （1）低压配电系统容量按远期最大负荷设计，并考虑一定的裕量。（2）低压配电系统的设计应确保安全、可靠、接线简单、操作方便，并具 有一定的灵活性。（3） 低压配电系统采纳三相四线制配电方式，并采纳 TN-S型接地保护系 统。（4）应急照明电源系统采纳全沟通系统，蓄电池容量按紧急时持续供电时 间不小于 1 小时选择。（5）电气设备电压波动范围：正常情况下，电气设备端子供电电压偏差允许值：+5%～-5%。特别情况下，电气设备端子供电电压偏差允许值：+5%～-10%。 大电机起动时，降压变电所或环控电控室低压母线电压降不大于 10%。（6）设置区间智能疏散照明系统，满足区间火灾时指导乘客疏散方向和提 供应急照明。2）动力与照明负荷划分及供电技术要求 低压动力与照明采纳三相四线制配电系统和 TN-S 接地保护系统。系统参数见下表。序 号项目内容1配电系统方式TN-S（独立的 N 线和 PE 线）2系 统 电 压AC380/220V3额 定 频 率50Hz 根据用电设备的重要程度，动力与照明负荷划分为三级，具体如下： 一级负荷：变电所操作电源、应急照明、地下站厅站台照明、通信系统设备、信号系统设备、自动售检票系统设备、火灾自动报警系统及自动灭火系统设备、电力监控系统设备、环境与设备监控系统设备、综合监控系统设备、门禁系统设 备、人防集中信号显示系统设备、防淹门、防护门、屏蔽门、消防系统设备、车站排水泵、排雨泵、车站事故风机及其电动阀门、用于疏散的自动扶梯，区间射流风机、隧道风机、地下区间排风排烟风机及相关阀门等。其中变电所操作电源、应急照明、火灾自动报警系统、环境与设备监控系统及自动灭火设备、通信系统设备、信号系统设备为一级负荷中特别重要负荷。下载后可任意编辑二级负荷：集中冷站的冷水机组、冷冻泵、冷却泵、冷却塔风机；设备管理用房照明、自动扶梯（不用于疏散）、电梯、污水泵、普通风机、检修电源等三级负荷：非集中冷站的冷水机组、冷冻泵、冷却泵、冷却塔风机；广告照明、电热设备（电热水器等）、清扫电源等。 动力与照明负荷采纳电压级：沟通 380/220V；应急照明采纳正常交-交旁路，应急直-交逆变的供电模式，输出电压为 380/220V，容量应满足额定负载下 60分钟的供电要求；安全电压照明采纳沟通 36V。 站厅、站台照明配电采纳变电所两段低压母线各带约 50%的照明灯具的配电方式。区间照明由区间智能消防应急照明和...
