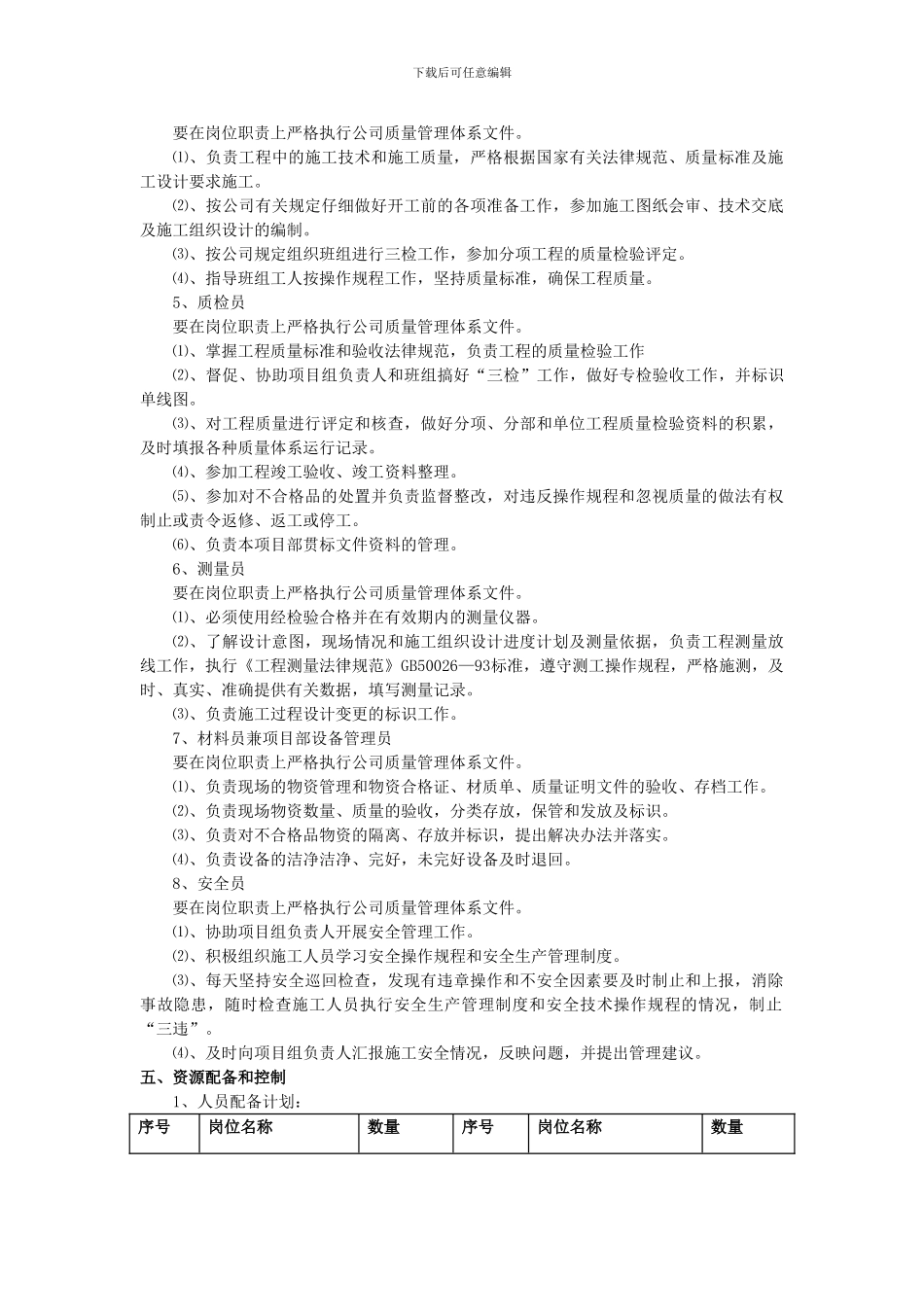

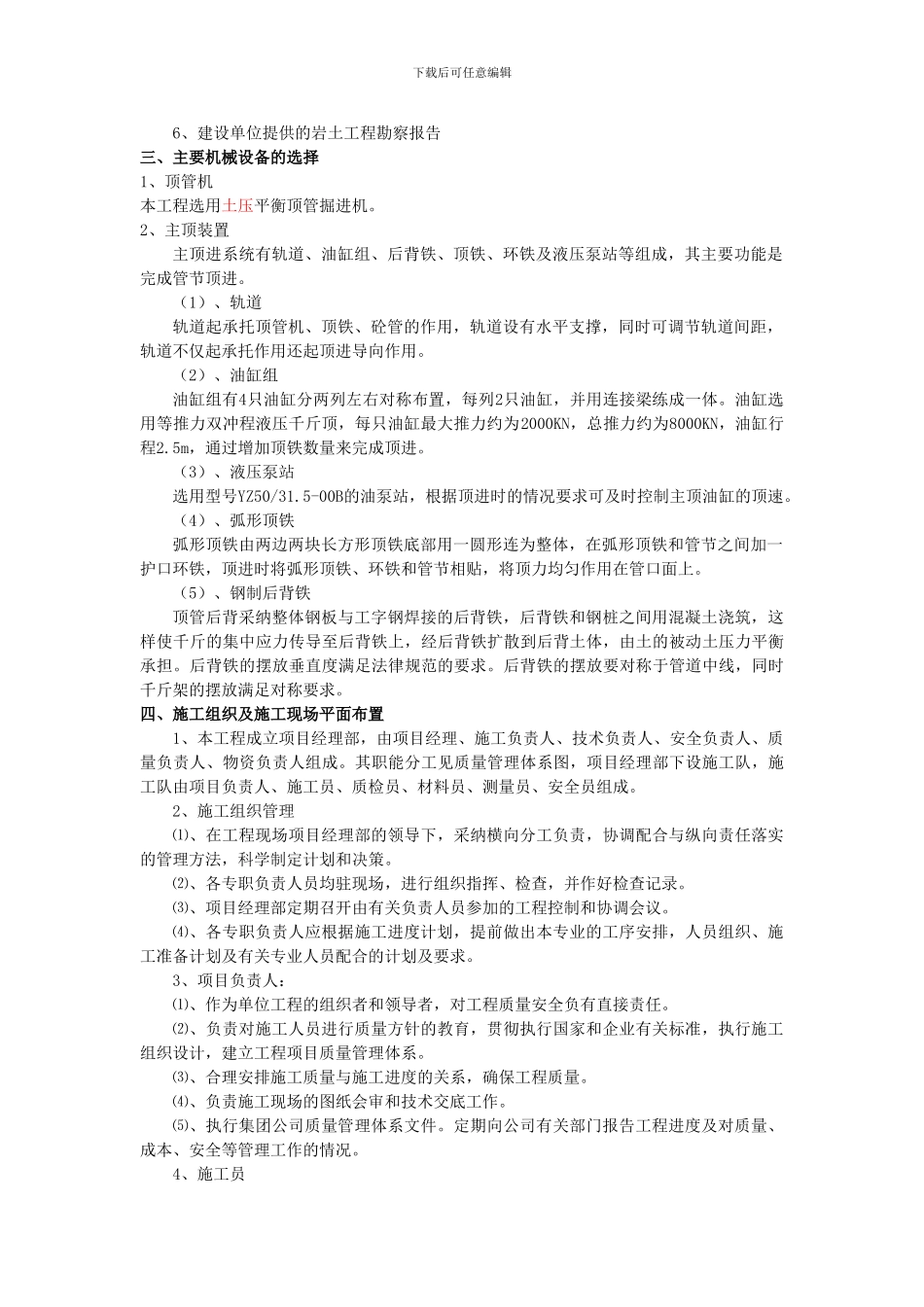

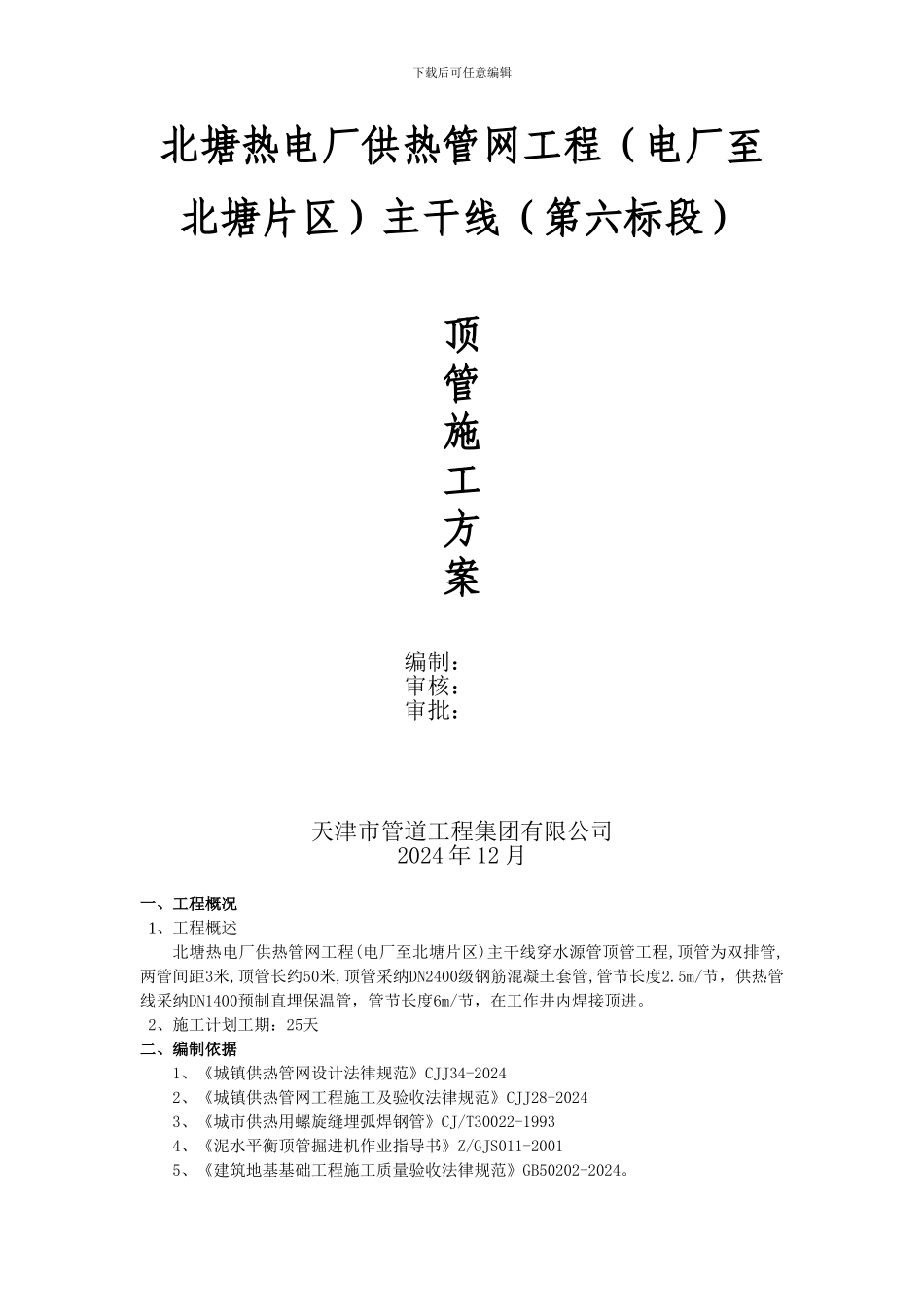

下载后可任意编辑北塘热电厂供热管网工程（电厂至北塘片区）主干线（第六标段） 顶 管 施 工 方 案编制：审核：审批：天津市管道工程集团有限公司2024 年 12 月一、工程概况1、工程概述北塘热电厂供热管网工程(电厂至北塘片区)主干线穿水源管顶管工程,顶管为双排管,两管间距3米,顶管长约50米,顶管采纳DN2400级钢筋混凝土套管,管节长度2.5m/节，供热管线采纳DN1400预制直埋保温管，管节长度6m/节，在工作井内焊接顶进。2、施工计划工期：25天二、编制依据1、《城镇供热管网设计法律规范》CJJ34-20242、《城镇供热管网工程施工及验收法律规范》CJJ28-2024 3、《城市供热用螺旋缝埋弧焊钢管》CJ/T30022-19934、《泥水平衡顶管掘进机作业指导书》Z/GJS011-20015、《建筑地基基础工程施工质量验收法律规范》GB50202-2024。下载后可任意编辑6、建设单位提供的岩土工程勘察报告三、主要机械设备的选择1、顶管机本工程选用土压平衡顶管掘进机。2、主顶装置主顶进系统有轨道、油缸组、后背铁、顶铁、环铁及液压泵站等组成，其主要功能是完成管节顶进。（1）、轨道轨道起承托顶管机、顶铁、砼管的作用，轨道设有水平支撑，同时可调节轨道间距，轨道不仅起承托作用还起顶进导向作用。（2）、油缸组油缸组有4只油缸分两列左右对称布置，每列2只油缸，并用连接梁练成一体。油缸选用等推力双冲程液压千斤顶，每只油缸最大推力约为2000KN，总推力约为8000KN，油缸行程2.5m，通过增加顶铁数量来完成顶进。（3）、液压泵站选用型号YZ50/31.5-00B的油泵站，根据顶进时的情况要求可及时控制主顶油缸的顶速。（4）、弧形顶铁弧形顶铁由两边两块长方形顶铁底部用一圆形连为整体，在弧形顶铁和管节之间加一护口环铁，顶进时将弧形顶铁、环铁和管节相贴，将顶力均匀作用在管口面上。（5）、钢制后背铁顶管后背采纳整体钢板与工字钢焊接的后背铁，后背铁和钢桩之间用混凝土浇筑，这样使千斤的集中应力传导至后背铁上，经后背铁扩散到后背土体，由土的被动土压力平衡承担。后背铁的摆放垂直度满足法律规范的要求。后背铁的摆放要对称于管道中线，同时千斤架的摆放满足对称要求。 四、施工组织及施工现场平面布置1、本工程成立项目经理部，由项目经理、施工负责人、技术负责人、安全负责人、质量负责人、物资负责人组成。其职能分工见质量管理体系图，项目经理部下设施工队，施工队由项目负责人、施工员、质检员、材料员、测量员、安全员组成。2、施工组织管理⑴、...
