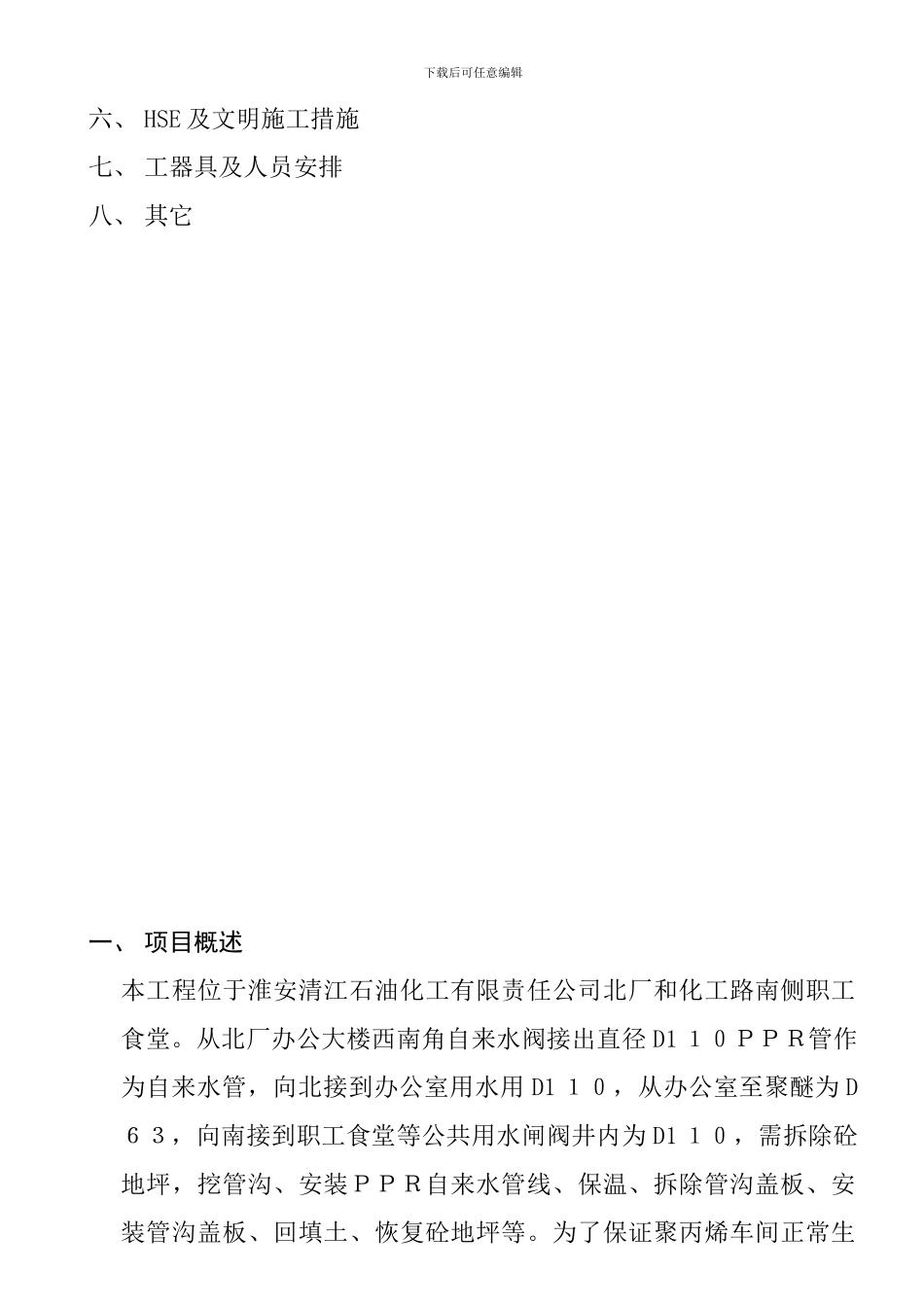

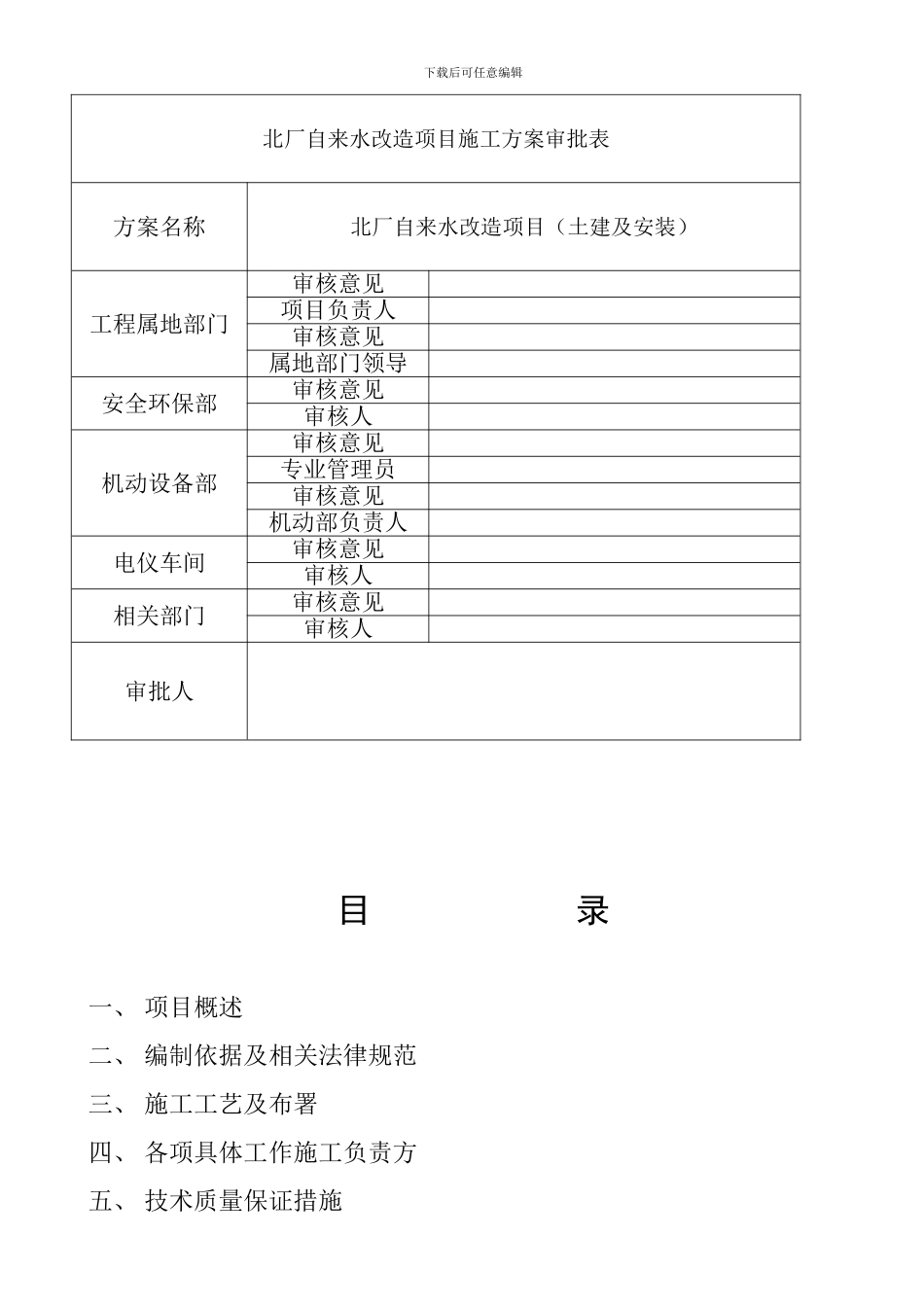

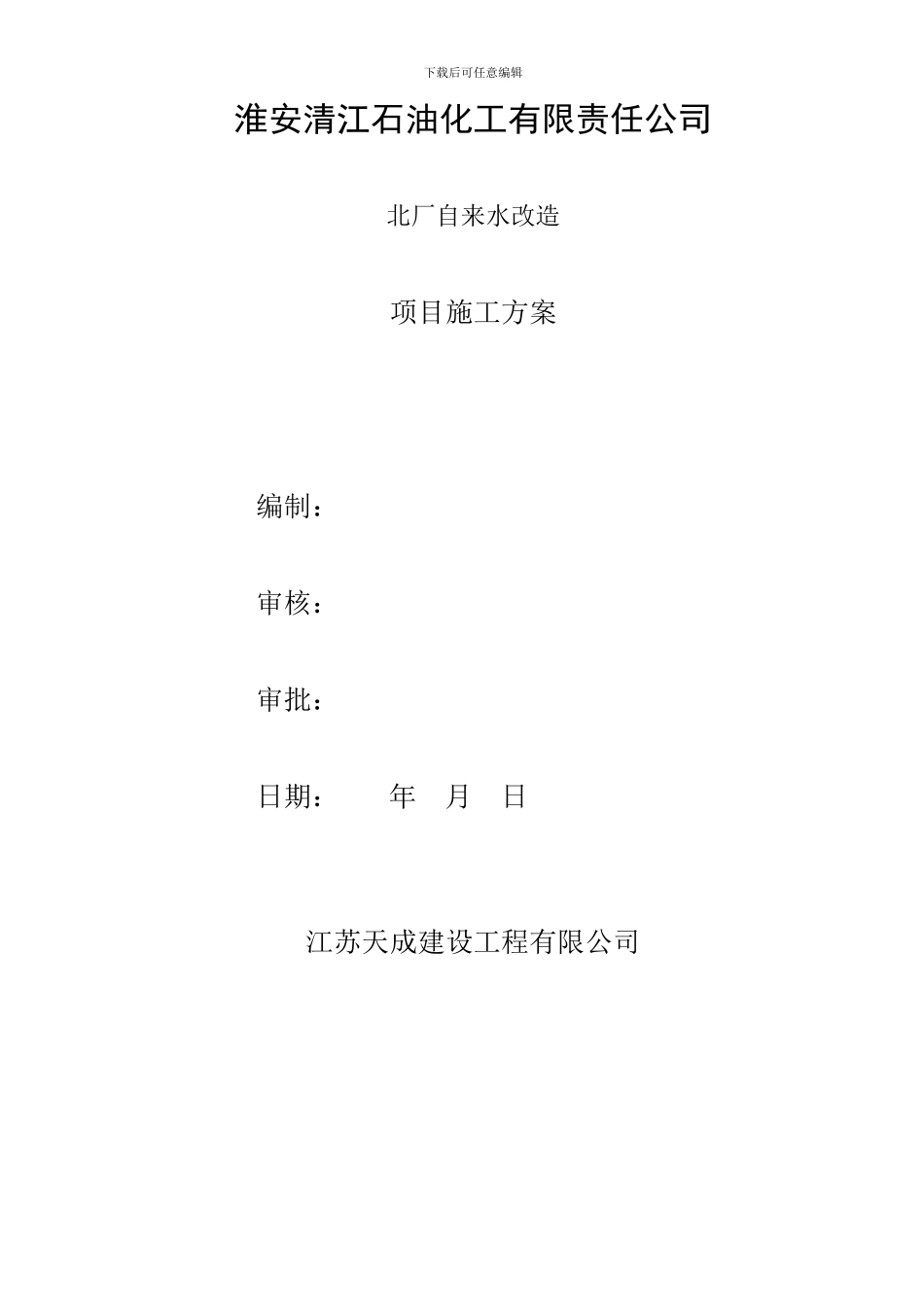

下载后可任意编辑淮安清江石油化工有限责任公司北厂自来水改造项目施工方案编制：审核：审批：日期： 年 月 日江苏天成建设工程有限公司下载后可任意编辑北厂自来水改造项目施工方案审批表方案名称北厂自来水改造项目（土建及安装）工程属地部门审核意见项目负责人审核意见属地部门领导安全环保部审核意见审核人机动设备部审核意见专业管理员审核意见机动部负责人电仪车间审核意见审核人相关部门审核意见审核人审批人目 录一、 项目概述二、 编制依据及相关法律规范三、 施工工艺及布署四、 各项具体工作施工负责方五、 技术质量保证措施下载后可任意编辑六、 HSE 及文明施工措施七、 工器具及人员安排八、 其它一、 项目概述本工程位于淮安清江石油化工有限责任公司北厂和化工路南侧职工食堂。从北厂办公大楼西南角自来水阀接出直径 D1 １０ＰＰＲ管作为自来水管，向北接到办公室用水用 D1 １０，从办公室至聚醚为 D６３，向南接到职工食堂等公共用水闸阀井内为 D1 １０，需拆除砼地坪，挖管沟、安装ＰＰＲ自来水管线、保温、拆除管沟盖板、安装管沟盖板、回填土、恢复砼地坪等。为了保证聚丙烯车间正常生下载后可任意编辑产，向北管线由北厂办公大楼东山墙绕到北檐经北山墙进入北厂路东侧水沟接到原聚醚闸阀井内。二、编制依据及相关法律规范 方案依据建筑法、建筑施工质量验收法律规范、建设工程施工技术手册、石油化工厂工程施工管理规定、淮安清江石化施工任务单、建设工程相关安全管理手册、淮安清江石化施工管理规定等国家和行业相关法律规范、管理规定及淮安清江石化工程管理相关规定编制。三、 施工工艺及布署从办公大楼西南角自来水阀接直径 D110PPR 管向东再向南接到南侧铁栅栏边，沿铁栅栏向东接到办公大楼东侧围墙处，沿东侧围墙向北至光缆沟穿过（光缆沟为大楼东侧过路沟）到大楼北侧草坪内顺大楼北立面对西至办公用水闸阀井。（破砼地坪：找原自来水管）在此接一变径三通（110*63）和 D110 弯头，向南接 D110管至办公用水闸阀井，向北接 D63 管至办公大楼北侧原水沟向西到北厂道路东侧原水沟内再向北，在原水沟壁上安装管线支架，将管线固定在支架上，管线沿水沟向北接到原聚醚闸阀井内。管线沿办公大楼南侧铁栅栏向东接到丙烯过化工路桥架时接 D110 一三通，由三通接直径 D110PPR 管附着在丙烯管线上过路管线桥架，过路后再附着在丙烯管线向下至地面，沿化工路南侧围墙向西埋地铺设至篮球场东侧...
