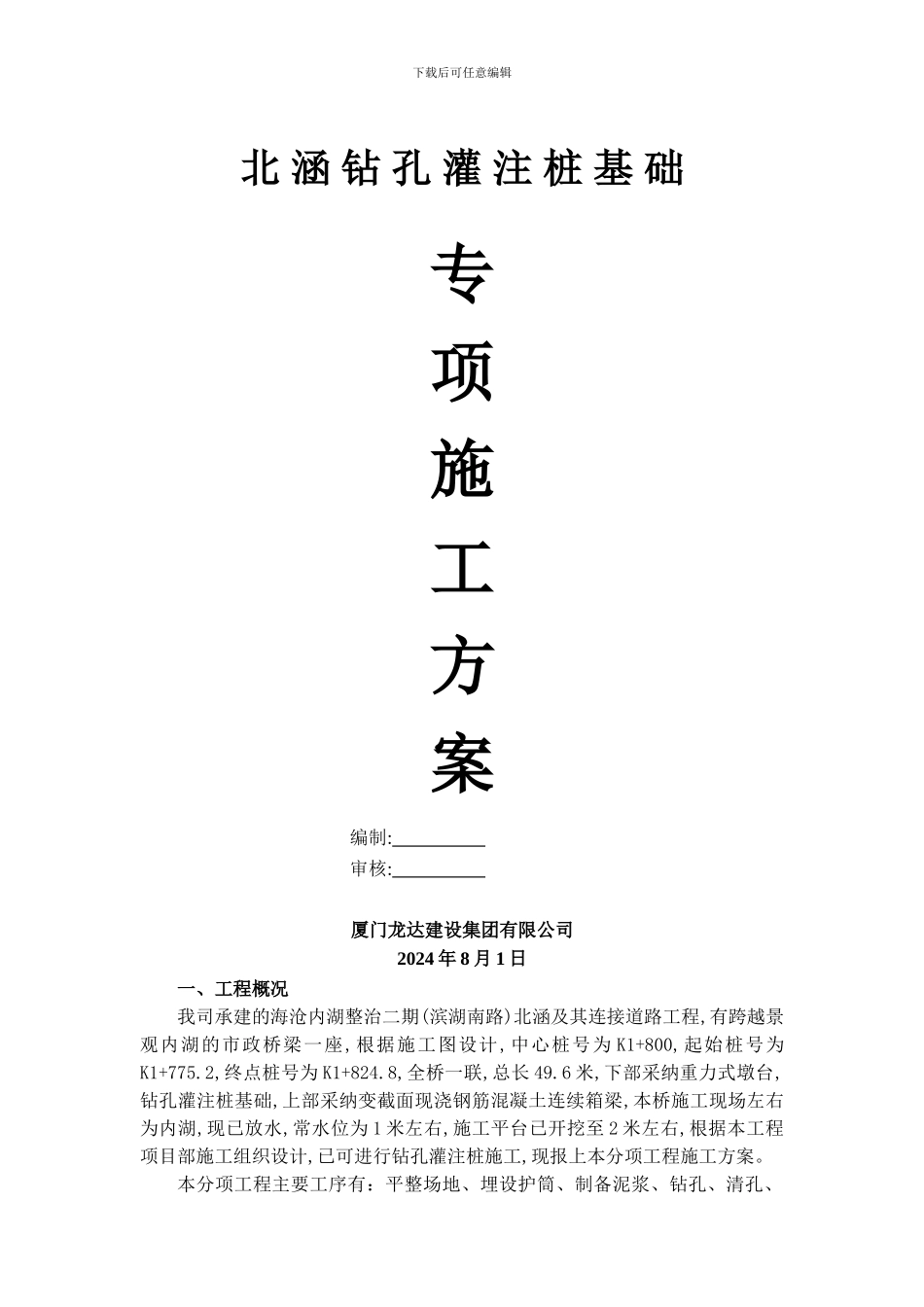

下载后可任意编辑北 涵 钻 孔 灌 注 桩 基 础专项施工方案编制: 审核: 厦门龙达建设集团有限公司2024 年 8 月 1 日一、工程概况我司承建的海沧内湖整治二期(滨湖南路)北涵及其连接道路工程,有跨越景观内湖的市政桥梁一座,根据施工图设计,中心桩号为 K1+800,起始桩号为K1+775
2,终点桩号为 K1+824
8,全桥一联,总长 49
6 米,下部采纳重力式墩台,钻孔灌注桩基础,上部采纳变截面现浇钢筋混凝土连续箱梁,本桥施工现场左右为内湖,现已放水,常水位为 1 米左右,施工平台已开挖至 2 米左右,根据本工程项目部施工组织设计,已可进行钻孔灌注桩施工,现报上本分项工程施工方案

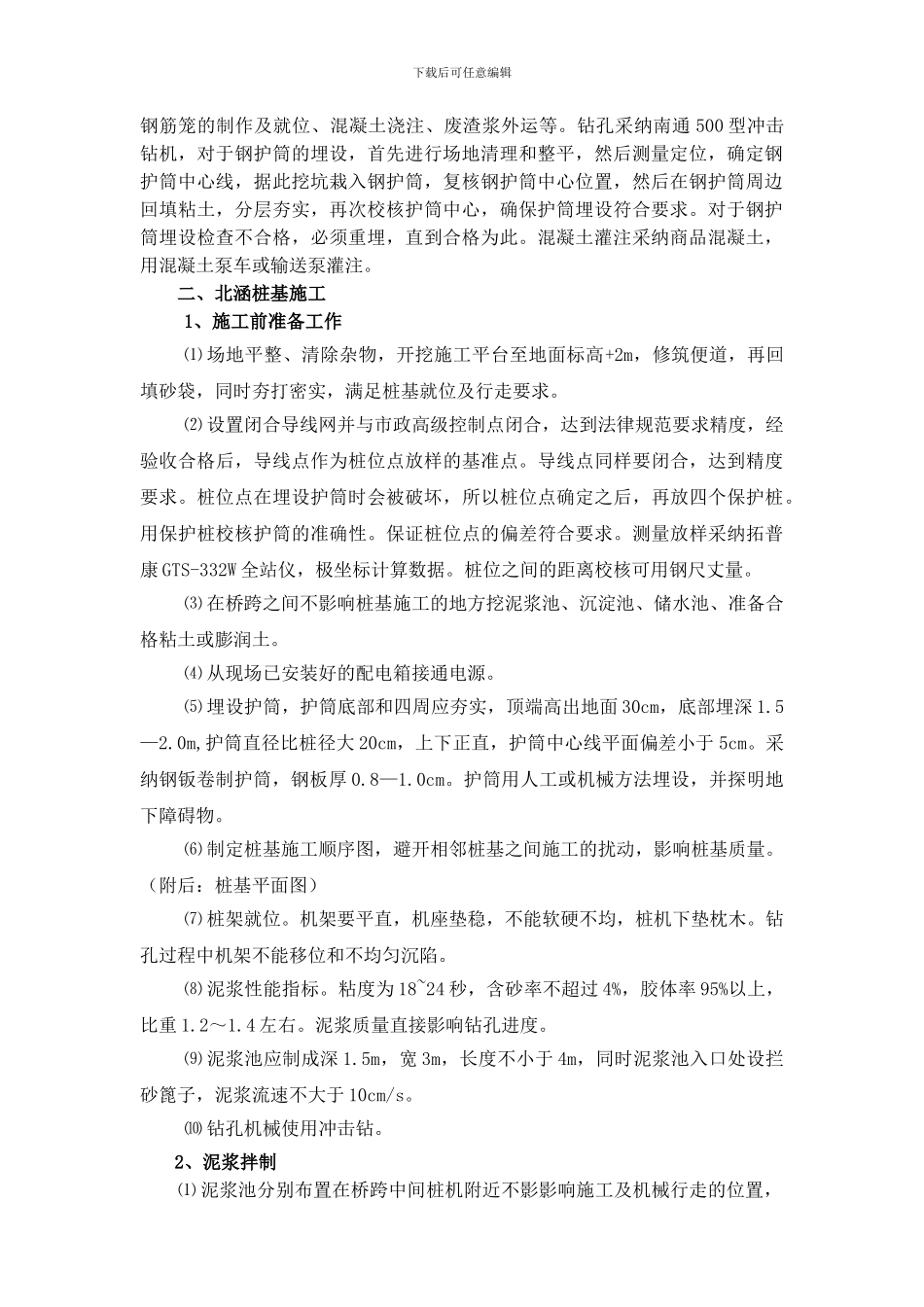

本分项工程主要工序有：平整场地、埋设护筒、制备泥浆、钻孔、清孔、下载后可任意编辑钢筋笼的制作及就位、混凝土浇注、废渣浆外运等
钻孔采纳南通 500 型冲击钻机，对于钢护筒的埋设，首先进行场地清理和整平，然后测量定位，确定钢护筒中心线，据此挖坑栽入钢护筒，复核钢护筒中心位置，然后在钢护筒周边回填粘土，分层夯实，再次校核护筒中心，确保护筒埋设符合要求
对于钢护筒埋设检查不合格，必须重埋，直到合格为此
混凝土灌注采纳商品混凝土，用混凝土泵车或输送泵灌注
二、北涵桩基施工1、施工前准备工作 ⑴ 场地平整、清除杂物，开挖施工平台至地面标高+2m，修筑便道，再回填砂袋，同时夯打密实，满足桩基就位及行走要求
⑵ 设置闭合导线网并与市政高级控制点闭合，达到法律规范要求精度，经验收合格后，导线点作为桩位点放样的基准点
导线点同样要闭合，达到精度要求
桩位点在埋设护筒时会被破坏，所以桩位点确定之后，再放四个保护桩
用保护桩校核护筒的准确性
保证桩位点的偏差符合要求
测量放样采纳拓普康 GTS-332W 全站仪，极坐标计算数据
桩位之间的距离校核可用钢尺丈量
⑶ 在桥跨之间不影响桩基施工的地方挖泥浆池、沉
