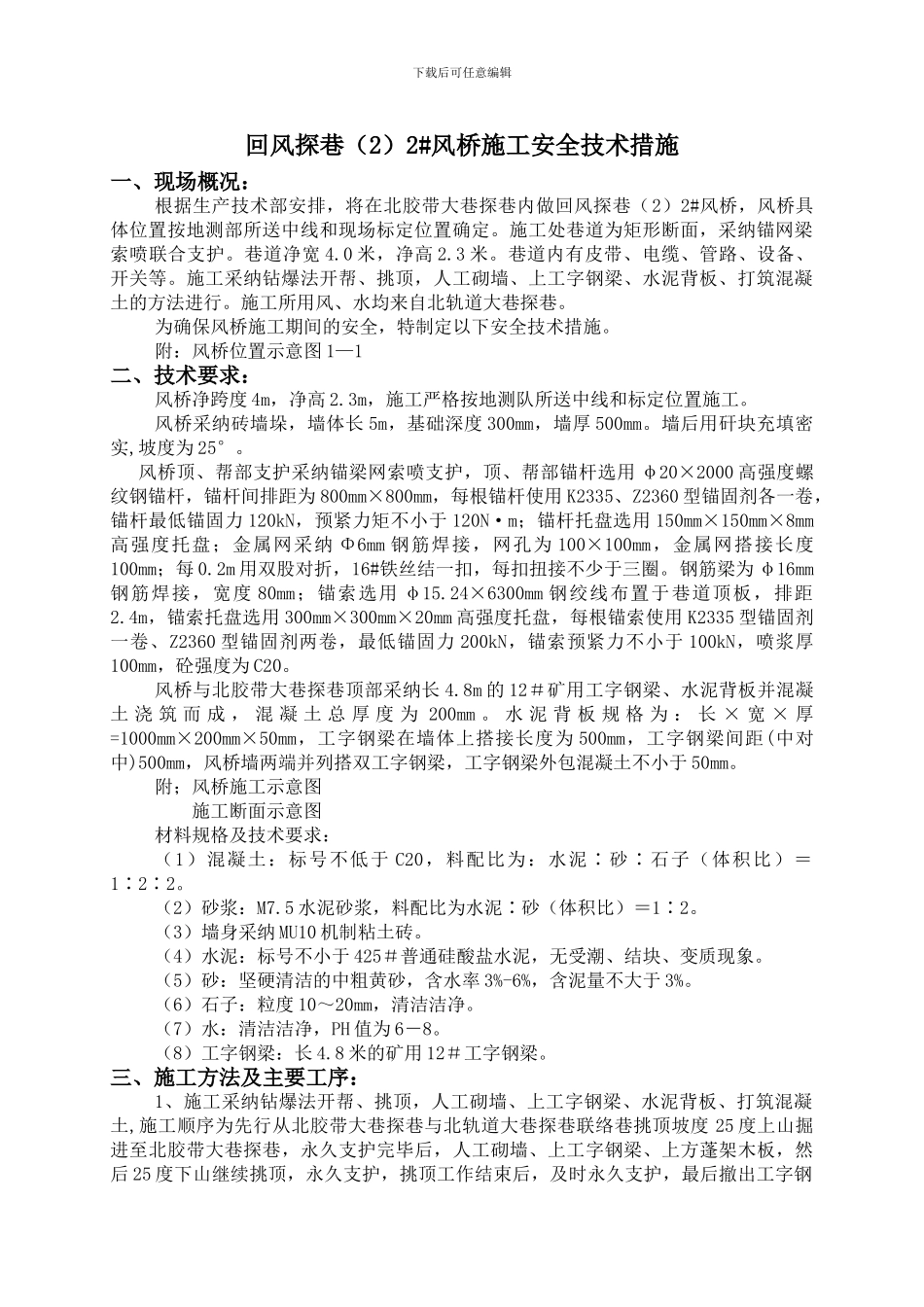

下载后可任意编辑回风探巷（2）2#风桥施工安全技术措施一、现场概况：根据生产技术部安排，将在北胶带大巷探巷内做回风探巷（2）2#风桥，风桥具体位置按地测部所送中线和现场标定位置确定。施工处巷道为矩形断面，采纳锚网梁索喷联合支护。巷道净宽 4.0 米，净高 2.3 米。巷道内有皮带、电缆、管路、设备、开关等。施工采纳钻爆法开帮、挑顶，人工砌墙、上工字钢梁、水泥背板、打筑混凝土的方法进行。施工所用风、水均来自北轨道大巷探巷。为确保风桥施工期间的安全，特制定以下安全技术措施。附：风桥位置示意图 1—1二、技术要求：风桥净跨度 4m，净高 2.3m，施工严格按地测队所送中线和标定位置施工。风桥采纳砖墙垛，墙体长 5m，基础深度 300mm，墙厚 500mm。墙后用矸块充填密实,坡度为 25°。风桥顶、帮部支护采纳锚梁网索喷支护，顶、帮部锚杆选用 φ20×2000 高强度螺纹钢锚杆，锚杆间排距为 800mm×800mm，每根锚杆使用 K2335、Z2360 型锚固剂各一卷，锚杆最低锚固力 120kN，预紧力矩不小于 120N·m；锚杆托盘选用 150mm×150mm×8mm高强度托盘；金属网采纳 Φ6mm 钢筋焊接，网孔为 100×100mm，金属网搭接长度100mm；每 0.2m 用双股对折，16#铁丝结一扣，每扣扭接不少于三圈。钢筋梁为 φ16mm钢筋焊接，宽度 80mm；锚索选用 φ15.24×6300mm 钢绞线布置于巷道顶板，排距2.4m，锚索托盘选用 300mm×300mm×20mm 高强度托盘，每根锚索使用 K2335 型锚固剂一卷、Z2360 型锚固剂两卷，最低锚固力 200kN，锚索预紧力不小于 100kN，喷浆厚100mm，砼强度为 C20。风桥与北胶带大巷探巷顶部采纳长 4.8m 的 12＃矿用工字钢梁、水泥背板并混凝土 浇 筑 而 成 ， 混 凝 土 总 厚 度 为 200mm 。 水 泥 背 板 规 格 为 ： 长 × 宽 × 厚=1000mm×200mm×50mm，工字钢梁在墙体上搭接长度为 500mm，工字钢梁间距(中对中)500mm，风桥墙两端并列搭双工字钢梁，工字钢梁外包混凝土不小于 50mm。附；风桥施工示意图 施工断面示意图材料规格及技术要求：（1）混凝土：标号不低于 C20，料配比为：水泥∶砂∶石子（体积比）＝1∶2∶2。（2）砂浆：M7.5 水泥砂浆，料配比为水泥∶砂（体积比）＝1∶2。（3）墙身采纳 MU10 机制粘土砖。（4）水泥：标号不小于 425＃普通硅酸盐水泥，无受潮、结块、变质现象。（5）砂：坚硬清洁的中粗黄砂，含水率 3%-6%，含泥量不大于 3%。（6）石子...
