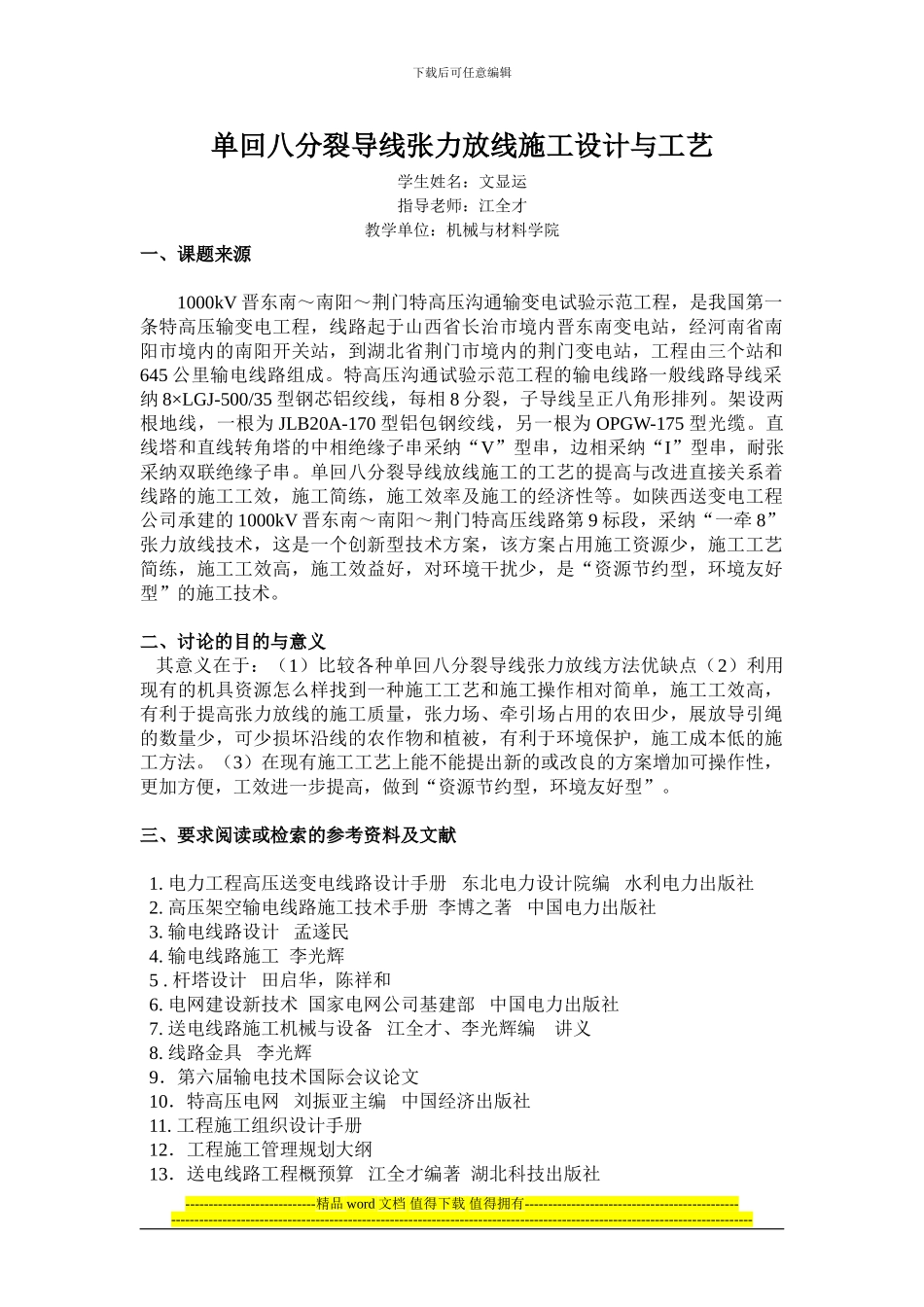

下载后可任意编辑单回八分裂导线张力放线施工设计与工艺学生姓名：文显运指导老师：江全才教学单位：机械与材料学院一、课题来源1000kV 晋东南～南阳～荆门特高压沟通输变电试验示范工程，是我国第一条特高压输变电工程，线路起于山西省长治市境内晋东南变电站，经河南省南阳市境内的南阳开关站，到湖北省荆门市境内的荆门变电站，工程由三个站和645 公里输电线路组成。特高压沟通试验示范工程的输电线路一般线路导线采纳 8×LGJ-500/35 型钢芯铝绞线，每相 8 分裂，子导线呈正八角形排列。架设两根地线，一根为 JLB20A-170 型铝包钢绞线，另一根为 OPGW-175 型光缆。直线塔和直线转角塔的中相绝缘子串采纳“V”型串，边相采纳“I”型串，耐张采纳双联绝缘子串。单回八分裂导线放线施工的工艺的提高与改进直接关系着线路的施工工效，施工简练，施工效率及施工的经济性等。如陕西送变电工程公司承建的 1000kV 晋东南～南阳～荆门特高压线路第 9 标段，采纳“一牵 8” 张力放线技术，这是一个创新型技术方案，该方案占用施工资源少，施工工艺简练，施工工效高，施工效益好，对环境干扰少，是“资源节约型，环境友好型”的施工技术。二、讨论的目的与意义 其意义在于：（1）比较各种单回八分裂导线张力放线方法优缺点（2）利用现有的机具资源怎么样找到一种施工工艺和施工操作相对简单，施工工效高，有利于提高张力放线的施工质量，张力场、牵引场占用的农田少，展放导引绳的数量少，可少损坏沿线的农作物和植被，有利于环境保护，施工成本低的施工方法。（3）在现有施工工艺上能不能提出新的或改良的方案增加可操作性，更加方便，工效进一步提高，做到“资源节约型，环境友好型”。三、要求阅读或检索的参考资料及文献1. 电力工程高压送变电线路设计手册 东北电力设计院编 水利电力出版社2. 高压架空输电线路施工技术手册 李博之著 中国电力出版社3. 输电线路设计 孟遂民 4. 输电线路施工 李光辉5 . 杆塔设计 田启华，陈祥和6. 电网建设新技术 国家电网公司基建部 中国电力出版社7. 送电线路施工机械与设备 江全才、李光辉编 讲义8. 线路金具 李光辉9．第六届输电技术国际会议论文10．特高压电网 刘振亚主编 中国经济出版社11. 工程施工组织设计手册12．工程施工管理规划大纲13．送电线路工程概预算 江全才编著 湖北科技出版社----------------------------精品 word 文档 值得下载 值得拥有-------...
