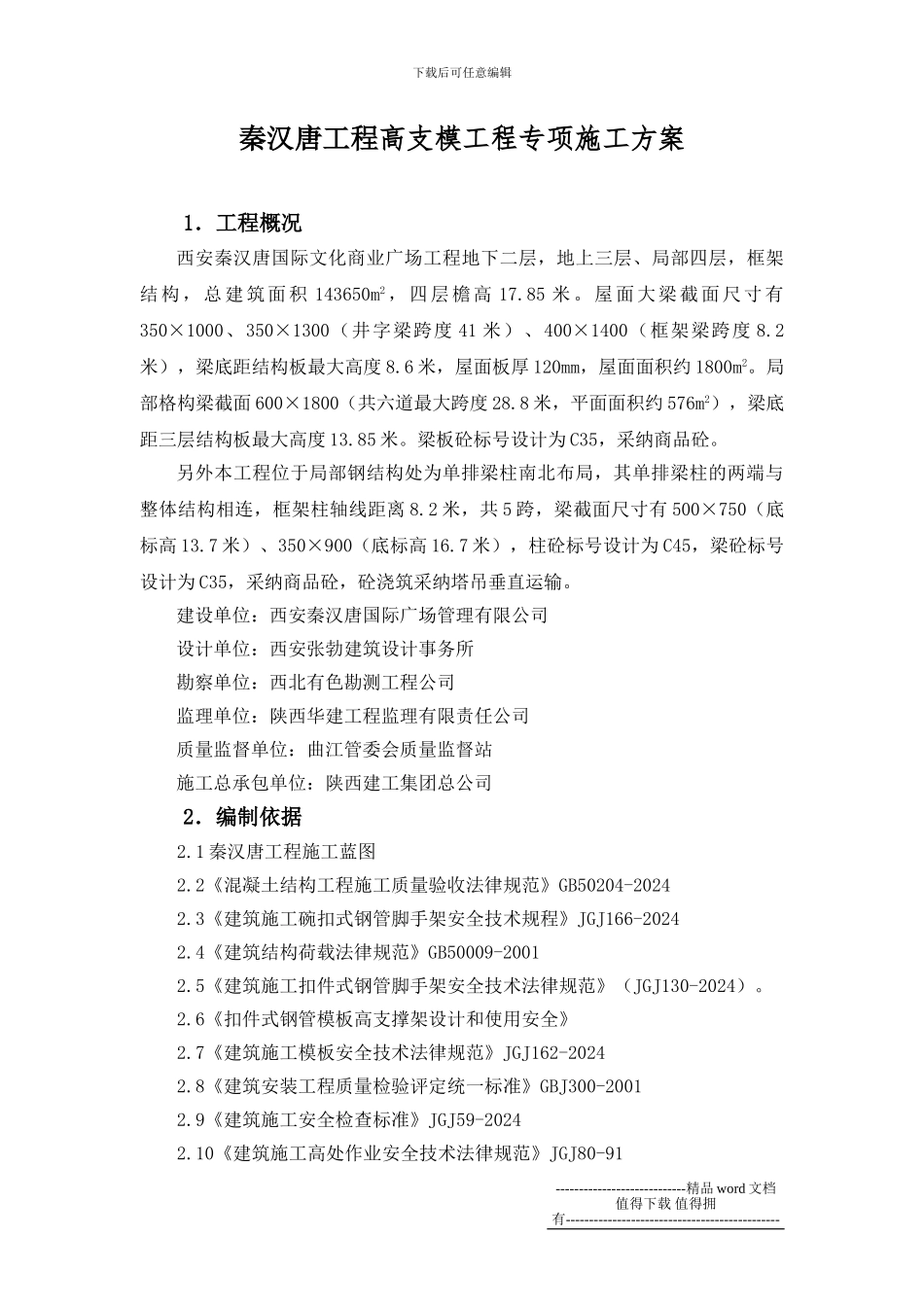

下载后可任意编辑秦汉唐工程高支模工程专项施工方案1．工程概况西安秦汉唐国际文化商业广场工程地下二层，地上三层、局部四层，框架结构，总建筑面积 143650m2，四层檐高 17.85 米。屋面大梁截面尺寸有350×1000、350×1300（井字梁跨度 41 米）、400×1400（框架梁跨度 8.2米），梁底距结构板最大高度 8.6 米，屋面板厚 120mm，屋面面积约 1800m2。局部格构梁截面 600×1800（共六道最大跨度 28.8 米，平面面积约 576m2），梁底距三层结构板最大高度 13.85 米。梁板砼标号设计为 C35，采纳商品砼。另外本工程位于局部钢结构处为单排梁柱南北布局，其单排梁柱的两端与整体结构相连，框架柱轴线距离 8.2 米，共 5 跨，梁截面尺寸有 500×750（底标高 13.7 米）、350×900（底标高 16.7 米），柱砼标号设计为 C45，梁砼标号设计为 C35，采纳商品砼，砼浇筑采纳塔吊垂直运输。建设单位：西安秦汉唐国际广场管理有限公司设计单位：西安张勃建筑设计事务所勘察单位：西北有色勘测工程公司监理单位：陕西华建工程监理有限责任公司质量监督单位：曲江管委会质量监督站施工总承包单位：陕西建工集团总公司2．编制依据2.1 秦汉唐工程施工蓝图2.2《混凝土结构工程施工质量验收法律规范》GB50204-20242.3《建筑施工碗扣式钢管脚手架安全技术规程》JGJ166-20242.4《建筑结构荷载法律规范》GB50009-20012.5《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）。2.6《扣件式钢管模板高支撑架设计和使用安全》2.7《建筑施工模板安全技术法律规范》JGJ162-20242.8《建筑安装工程质量检验评定统一标准》GBJ300-20012.9《建筑施工安全检查标准》JGJ59-20242.10《建筑施工高处作业安全技术法律规范》JGJ80-91----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑2.11《危险性较大工程安全专项施工方案编制及专家论证审查办法》建质[2024]254 号2.12《危险性较大的分部分项工程安全管理办法》建质[2024]87 号3. 施工特点、重点与难点（1）模板支设高度达到 16.7 米、13.85 米，短跨净跨为 7.8m，长跨净跨为 40.6 米 m,属于高架支模。重点在于模板支撑体系方案设计及过程管理控制。（2）高大模板的支设，安全隐患较大，洞口临边需做好防护，在施工过程中要求项目安全管理人员要严格进行现场监督、检查工作。（3）该工程建筑面积较大施工...
