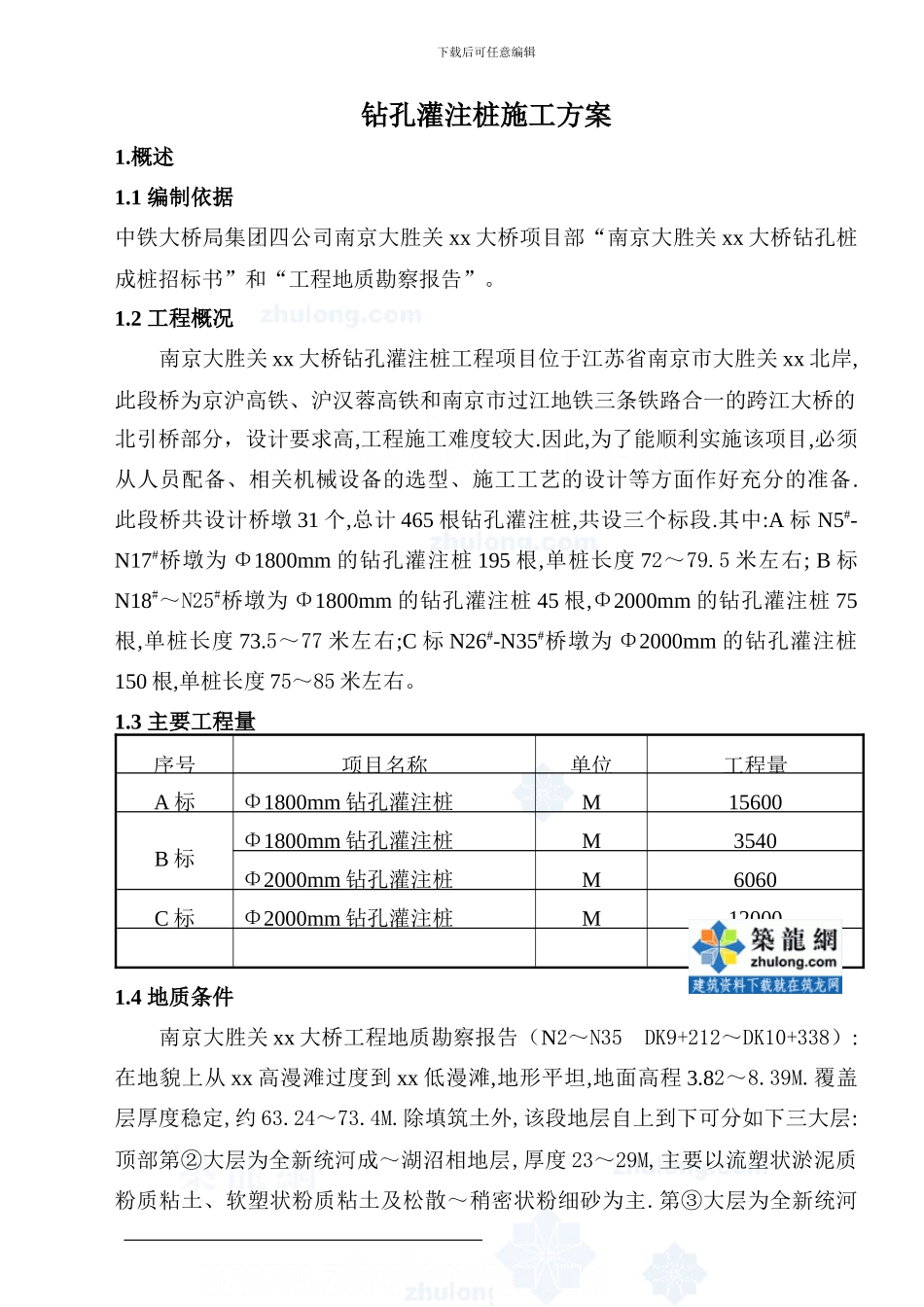

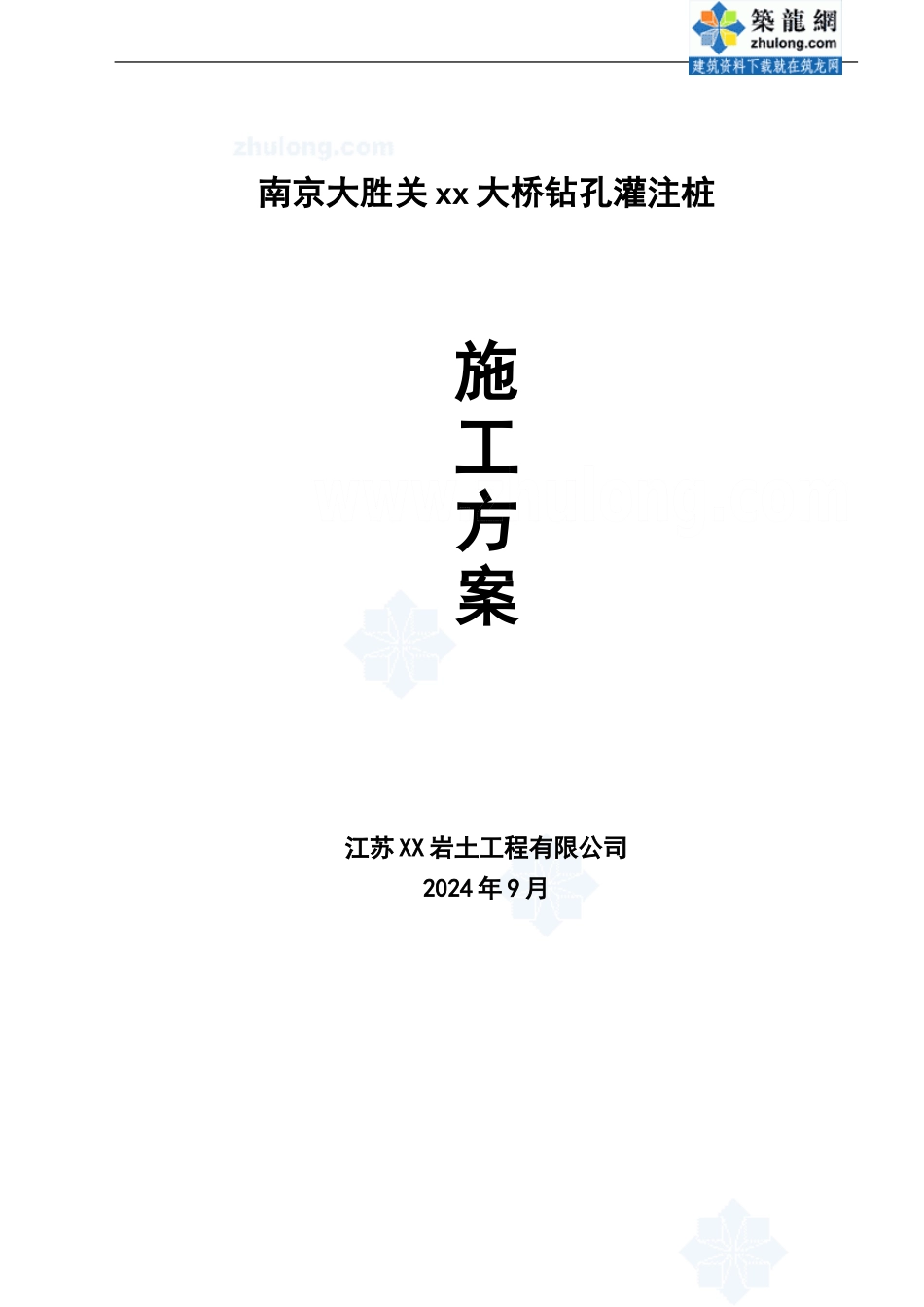

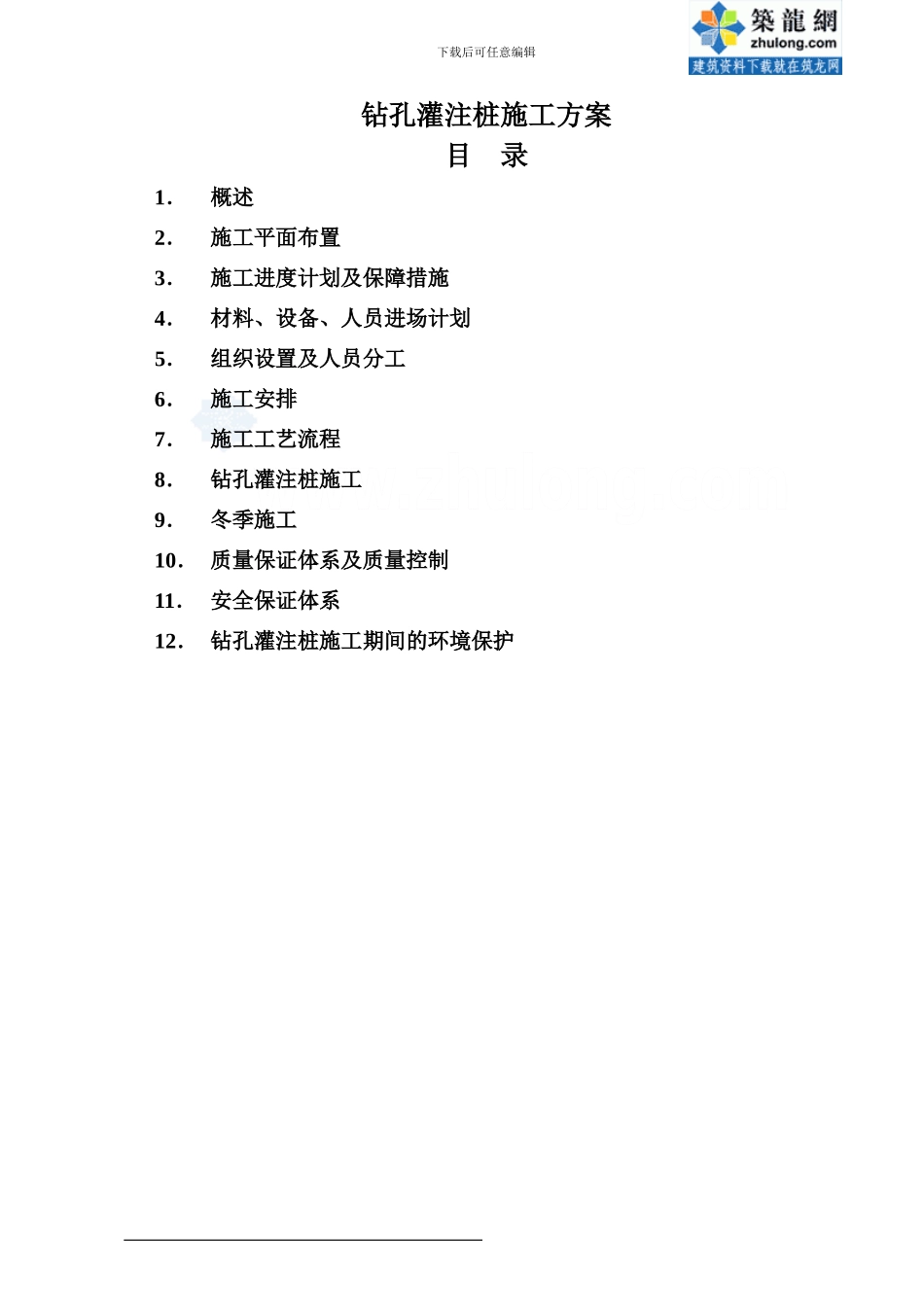

南京大胜关 xx 大桥钻孔灌注桩施工方案 江苏 XX 岩土工程有限公司2024 年 9 月下载后可任意编辑钻孔灌注桩施工方案目 录1.概述2.施工平面布置3.施工进度计划及保障措施4.材料、设备、人员进场计划5.组织设置及人员分工6.施工安排7.施工工艺流程8.钻孔灌注桩施工9.冬季施工10. 质量保证体系及质量控制11. 安全保证体系12. 钻孔灌注桩施工期间的环境保护 下载后可任意编辑钻孔灌注桩施工方案1.概述1.1 编制依据中铁大桥局集团四公司南京大胜关 xx 大桥项目部“南京大胜关 xx 大桥钻孔桩成桩招标书”和“工程地质勘察报告”。1.2 工程概况南京大胜关 xx 大桥钻孔灌注桩工程项目位于江苏省南京市大胜关 xx 北岸,此段桥为京沪高铁、沪汉蓉高铁和南京市过江地铁三条铁路合一的跨江大桥的北引桥部分,设计要求高,工程施工难度较大.因此,为了能顺利实施该项目,必须从人员配备、相关机械设备的选型、施工工艺的设计等方面作好充分的准备.此段桥共设计桥墩 31 个,总计 465 根钻孔灌注桩,共设三个标段.其中:A 标 N5#-N17#桥墩为 Φ1800mm 的钻孔灌注桩 195 根,单桩长度 72~79.5 米左右; B 标N18#~N25#桥墩为 Φ1800mm 的钻孔灌注桩 45 根,Φ2000mm 的钻孔灌注桩 75根,单桩长度 73.5~77 米左右;C 标 N26#-N35#桥墩为 Φ2000mm 的钻孔灌注桩150 根,单桩长度 75~85 米左右。1.3 主要工程量序号项目名称单位工程量A 标Φ1800mm 钻孔灌注桩M15600B 标Φ1800mm 钻孔灌注桩M3540Φ2000mm 钻孔灌注桩M6060C 标Φ2000mm 钻孔灌注桩M120001.4 地质条件南京大胜关 xx 大桥工程地质勘察报告(N2~N35 DK9+212~DK10+338):在地貌上从 xx 高漫滩过度到 xx 低漫滩,地形平坦,地面高程 3.82~8.39M.覆盖层厚度稳定,约 63.24~73.4M.除填筑土外,该段地层自上到下可分如下三大层:顶部第②大层为全新统河成~湖沼相地层,厚度 23~29M,主要以流塑状淤泥质粉质粘土、软塑状粉质粘土及松散~稍密状粉细砂为主.第③大层为全新统河 下载后可任意编辑成相地层, 厚度 16~25.5M,主要由中密状细中砂组成,中夹粉砂、粗砂透镜体.底部为第④大层, 厚度 15.8~24.6M,主要由上更新统河成相粗颗粒密实状的中、粗、砾砂组成,局部夹细砂透镜体,N10 墩以北发育软塑状粉质粘土.下伏基岩为白垩系成岩程度差的泥岩(⑤ 1)、泥质粉砂岩(⑤ 2)、砂岩(⑤ 5-1),岩质软.基岩岩面总体较平坦,高程-58....
