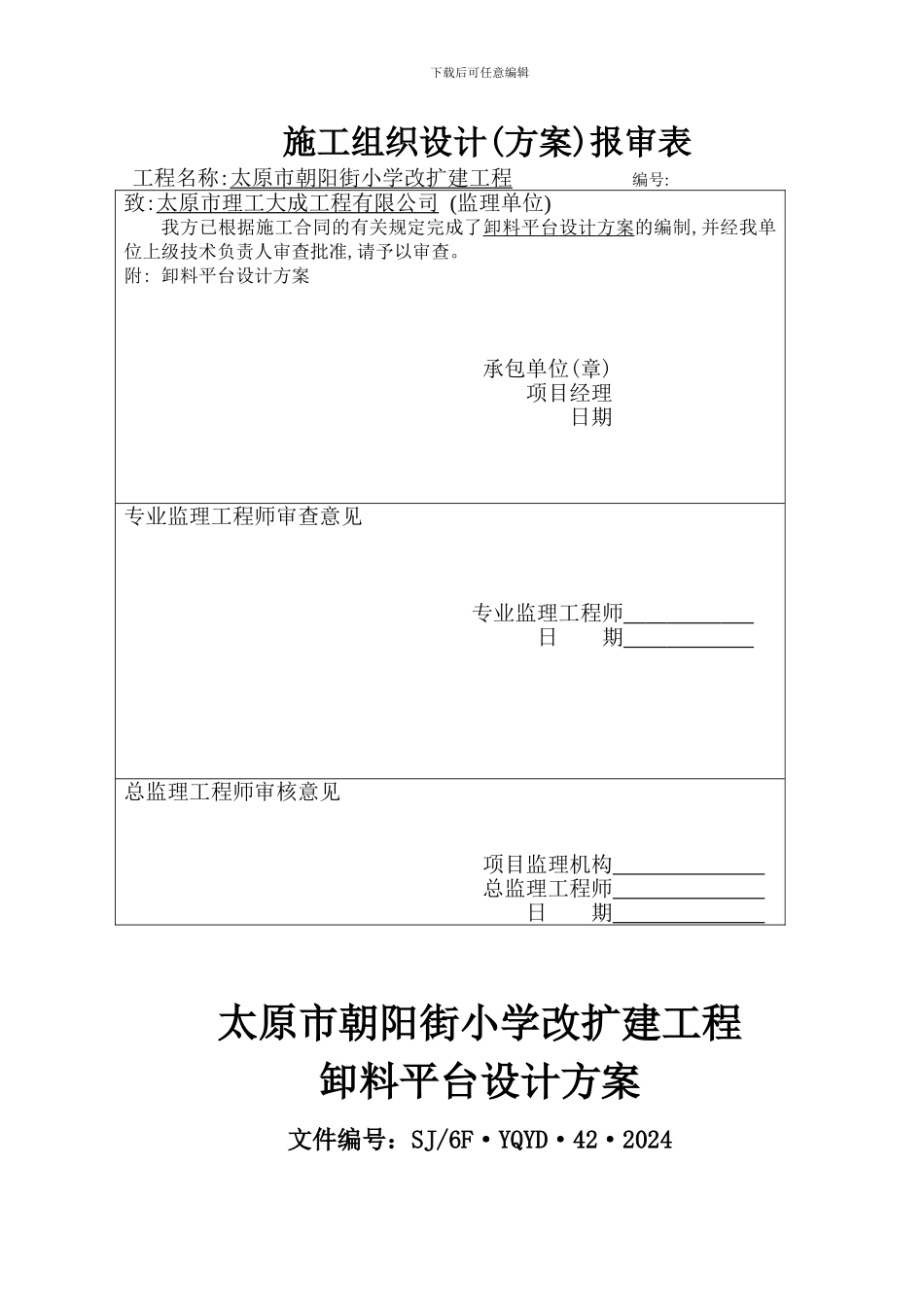

太原市朝阳街小学改扩建工程卸料平台 设计 施工方案审批表工 程 名 称太原市朝阳街小学改扩建工程结 构 型 式框架结构建 筑 面 积9621 m2层 数地上六层、局部四层、地下一层建 设 单 位太原市朝阳街小学施工单位山西四建集团有限公司直属七分公司编 制 人刘永项 目 经 理 报 审 时 间2024 年 3 月审核意见 项目经理 年 月 日审批意见分公司主任工程师 年 月 日分公司质量经理 年 月 日分公司生产经理 年 月 日表 B3-1下载后可任意编辑施工组织设计(方案)报审表工程名称:太原市朝阳街小学改扩建工程 编号:致:太原市理工大成工程有限公司 (监理单位)我方已根据施工合同的有关规定完成了卸料平台 设计 方案 的编制,并经我单位上级技术负责人审查批准,请予以审查。附: 卸料平台设计方案承包单位(章) 项目经理 日期 专业监理工程师审查意见专业监理工程师 日 期 总监理工程师审核意见项目监理机构 总监理工程师 日 期 太原市朝阳街小学改扩建工程卸料平台设计方案文件编号：SJ/6F·YQYD·42·2024下载后可任意编辑批 准： 审 核： 编 制： 山西四建集团有限公司直属七分公司太原市朝阳街小学改扩建工程项目2024 年 3 月卸料平台设计方案1、工程概况本工程位于太原市朝阳街小学校园北侧，主体为地上六层，局部四层、地下一层，1-6 层每层高 3.6 米，地下室层高 4.2 米。建筑高度 22.80米室内外高差最小处 0.60 米，结构形式为框架结构。物料垂直运输采纳塔吊配合 2 座卸料平台进行运输。2、卸料平台的制作与安拆下载后可任意编辑2.1、卸料平台的构造：卸料平台采纳 Ⅰ 16 工字钢焊接成长方形7.0×2.0m 骨架,上铺设 5cm 厚木板，卸料平台两边设防护栏杆（采纳Ø48×3.5mm 钢管进行焊接连接），栏杆上满铺多层板 .防护栏杆高1200m，距卸料平台平面高度 600m 处加设一道水平杆，立杆单边设四根，卸料平台长边方向上每边焊接 Ø20 吊环 3 个，用于悬挂卸料平台和安装卸料平台。卸料平台里端焊接两块 200 高Ⅰ 16 工字钢用于支撑卸料平台，平台外端部设隔栅门。2.2、卸料平台里端支撑在楼板上，并用与楼板上预留 Ø20 钢筋环连接牢固，上部采纳 4 根 6×37-21.5 钢丝绳悬挂于本层顶板上 Ø20 预埋环内（或穿过楼板预留孔抱住边框梁），每根钢丝绳一端用 4 只钢丝卡卡牢固。钢丝绳与卸料平台夹角约为 40°。2.3、卸料平台具体构造尺寸见后图。3、...
