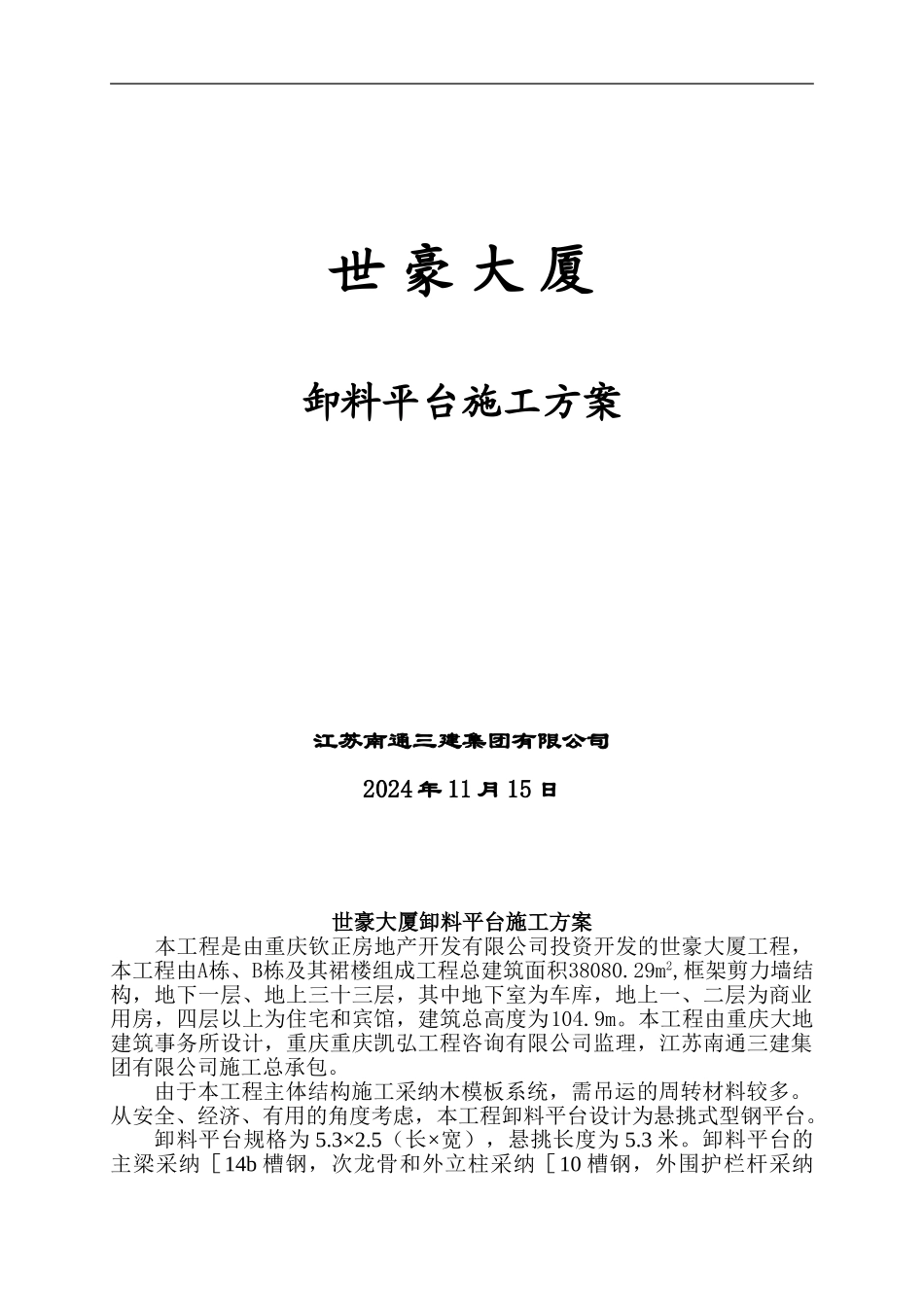

世 豪 大 厦卸料平台施工方案江苏南通三建集团有限公司2024 年 11 月 15 日世豪大厦卸料平台施工方案本工程是由重庆钦正房地产开发有限公司投资开发的世豪大厦工程，本工程由A栋、B栋及其裙楼组成工程总建筑面积38080.29m2,框架剪力墙结构，地下一层、地上三十三层，其中地下室为车库，地上一、二层为商业用房，四层以上为住宅和宾馆，建筑总高度为104.9m。本工程由重庆大地建筑事务所设计，重庆重庆凯弘工程咨询有限公司监理，江苏南通三建集团有限公司施工总承包。由于本工程主体结构施工采纳木模板系统，需吊运的周转材料较多。从安全、经济、有用的角度考虑，本工程卸料平台设计为悬挑式型钢平台。卸料平台规格为 5.3×2.5（长×宽），悬挑长度为 5.3 米。卸料平台的主梁采纳［14b 槽钢，次龙骨和外立柱采纳［10 槽钢，外围护栏杆采纳下载后可任意编辑Φ48×3.5 钢管搭设，并在围护栏杆内侧采纳胶合板封闭，卸料平台内满铺 50mm 厚脚手板。卸料平台所有构件构件的连接均为焊接。卸料平台的构造详见附图。1下载后可任意编辑2下载后可任意编辑为了保证卸料平台的质量和安全，卸料平台所使用的各类原材料必须具备《出厂合格证》、《质量证明书》等齐全有效的质量证明资料。卸料平台的焊接，焊条采纳 E43 型，焊缝的焊脚宽度为 8mm。焊接作业人员必须持证上岗。防护栏杆采纳钢管，分别在高 0.6 米、1.2 米处设立两道，并与四周槽钢焊接，在防护栏杆的内侧采纳胶合板封闭。在卸料平台槽钢外侧面及防护栏杆涂刷红白相间的油漆标识以示警戒。平台每侧设两根φ20mm 6×19 公称抗拉强度 1850N/mm2，破断拉力总和为 279.5KN 的钢丝绳（其中一根为保险钢丝绳）。每根绳设夹具不少于 3 个。钢丝绳与卸料平台吊环处设置专用钢丝绳穿线环，以缓冲钢丝绳的拉力，卸料平台吊环采纳 20mm 的钢板切割而成。钢丝绳与主体结构的连接采纳在主体结构内预埋 ø14 钢筋吊环，其锚入主体结构 300mm，钢筋末端设置 1800弯钩。钢丝绳的些拉角度不宜小于 400（标准层斜拉高度为二层）。卸料平台加工完成必须经公司质量、安全部门检查、验收合格后方可使用。卸料平台在使用过程中，必须由专人、定期检查平台各连接点的完好状况，以及是否超载，每个卸料平台由专人负责管理。在卸料平台内侧悬挂限载标识（本卸料平台的限定载荷为 1500Kg），并悬挂各类常用材料的单位重量牌，以便于衡量卸料平台的负荷量。在卸料平台的安装、拆除过程中...
