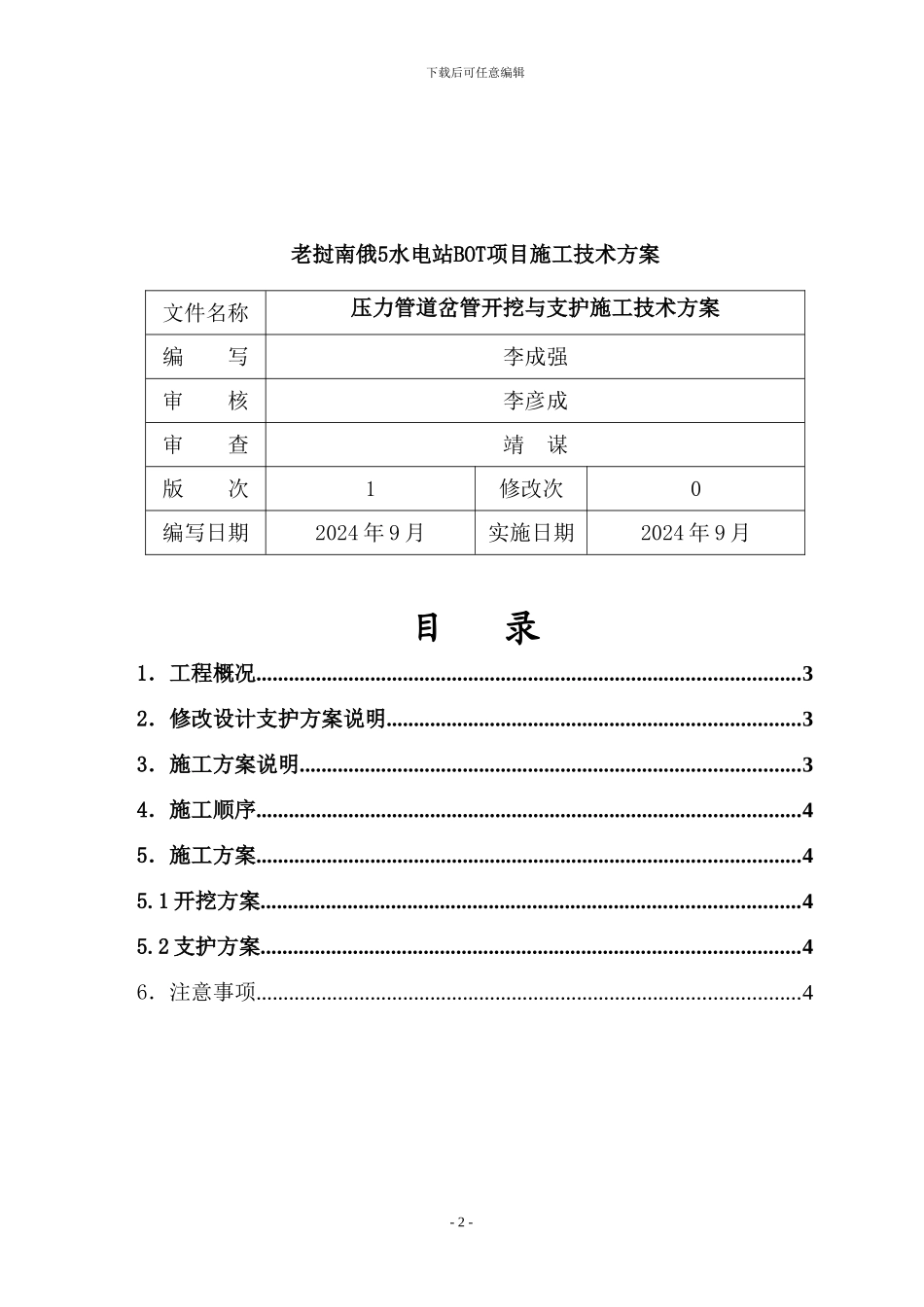

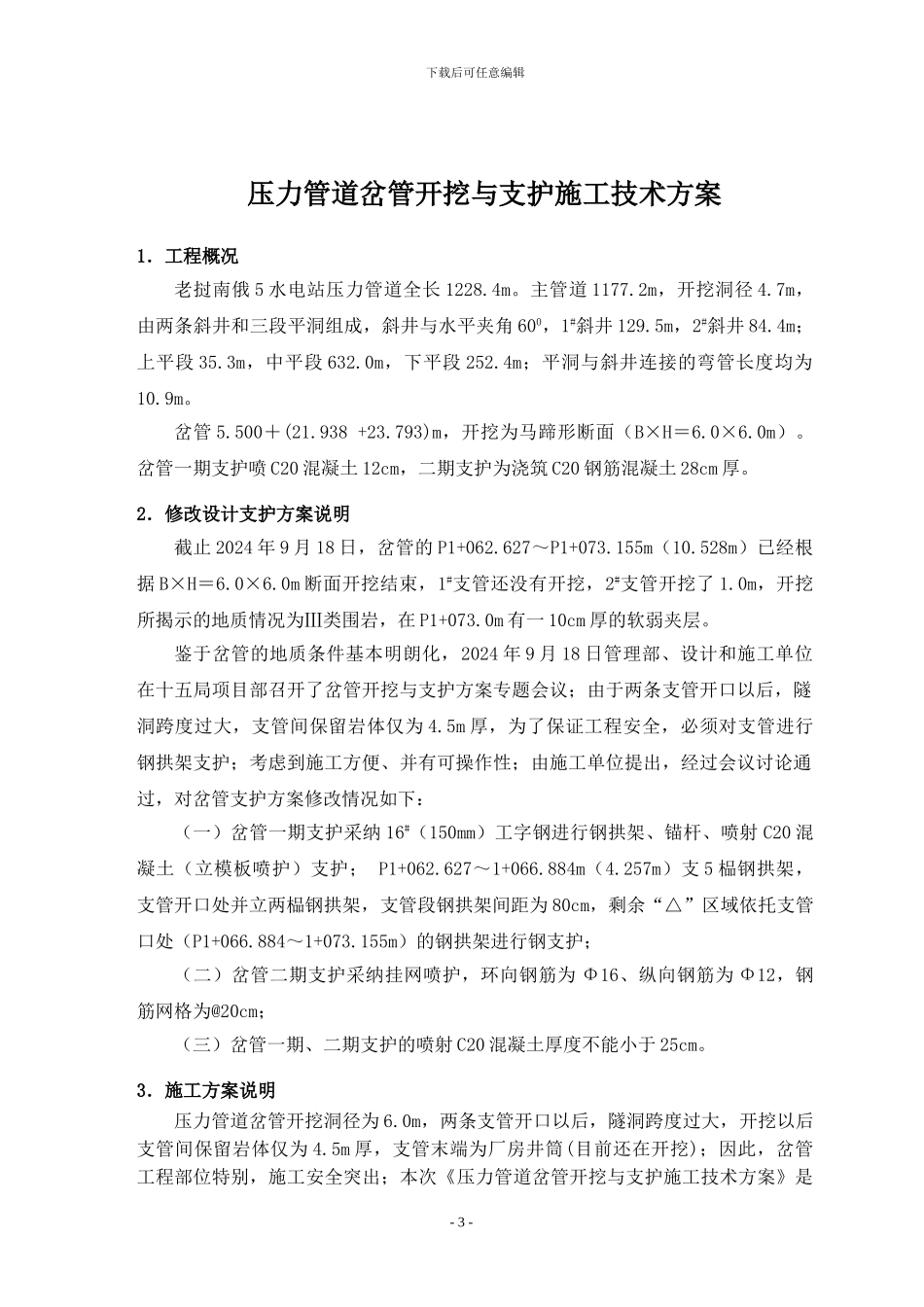

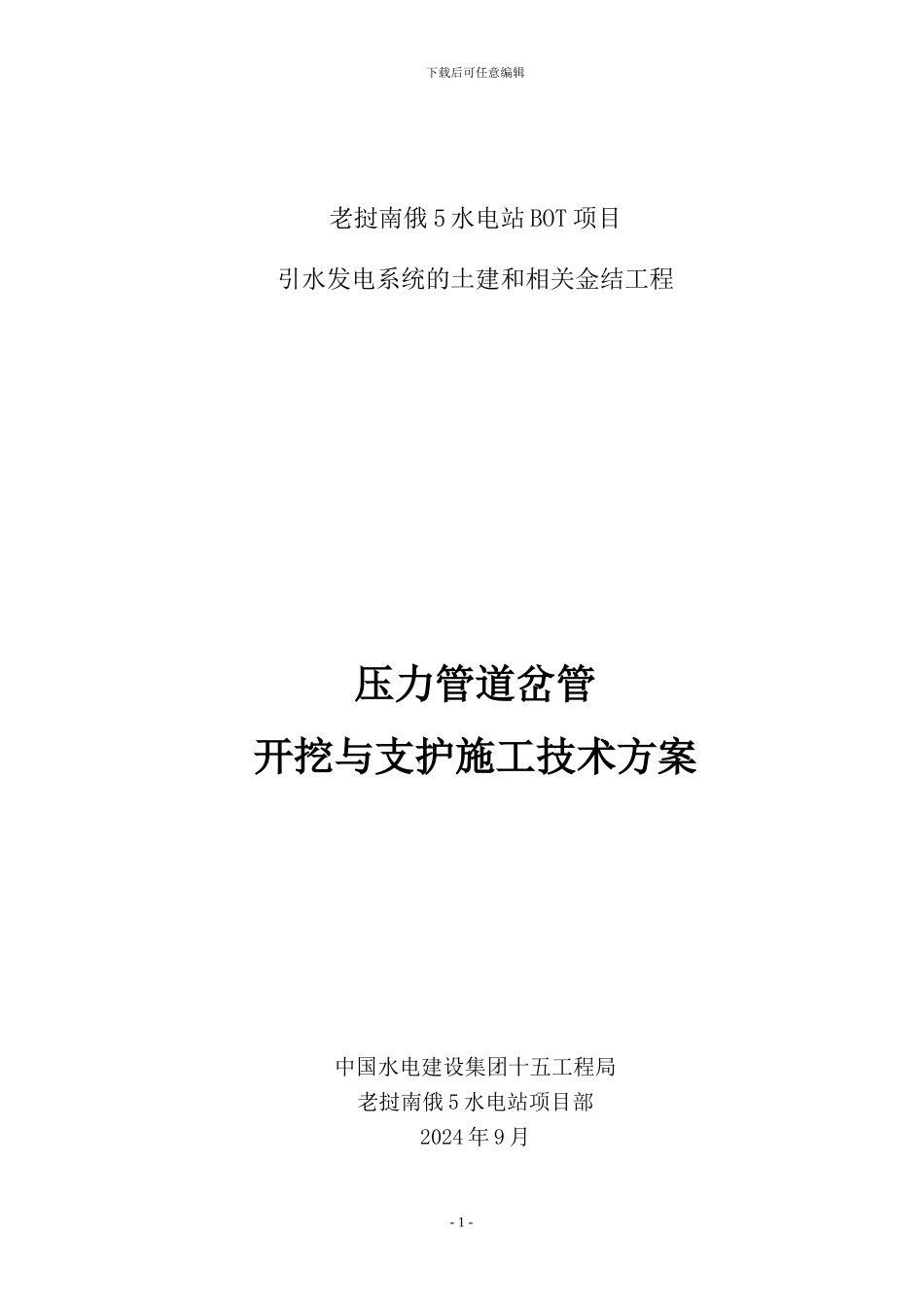

下载后可任意编辑老挝南俄 5 水电站 BOT 项目引水发电系统的土建和相关金结工程压力管道岔管开挖与支护施工技术方案中国水电建设集团十五工程局老挝南俄 5 水电站项目部2024 年 9 月- 1 -下载后可任意编辑老挝南俄5水电站BOT项目施工技术方案文件名称压力管道岔管开挖与支护施工技术方案编 写李成强审 核李彦成审 查靖 谋版 次1修改次0编写日期2024 年 9 月实施日期2024 年 9 月 目 录1．工程概况....................................................................................................32．修改设计支护方案说明............................................................................33．施工方案说明............................................................................................34．施工顺序....................................................................................................45．施工方案....................................................................................................45.1 开挖方案...................................................................................................45.2 支护方案...................................................................................................46．注意事项....................................................................................................4- 2 -下载后可任意编辑压力管道岔管开挖与支护施工技术方案1．工程概况老挝南俄 5 水电站压力管道全长 1228.4m。主管道 1177.2m，开挖洞径 4.7m，由两条斜井和三段平洞组成，斜井与水平夹角 600，1#斜井 129.5m，2#斜井 84.4m；上平段 35.3m，中平段 632.0m，下平段 252.4m；平洞与斜井连接的弯管长度均为10.9m。岔管 5.500＋(21.938 +23.793)m，开挖为马蹄形断面（B×H＝6.0×6.0m）。岔管一期支护喷 C20 混凝土 12cm，二期支护为浇筑 C20 钢筋混凝土 28cm 厚。2．修改设计支护方案说明截止 2024 年 9 月 18 日，岔管的 P1+062.627～P1+073.155m（10.528m）已经根据 B×H＝6.0×6.0m 断面开挖结束，1#支管还没有开挖，2#支管开挖了 1.0m，开挖所揭示的地质情况为Ⅲ类围岩，在 P1+073.0m 有一 10cm 厚的软弱夹层。鉴于岔管的地质条件基本明朗化，2024...
