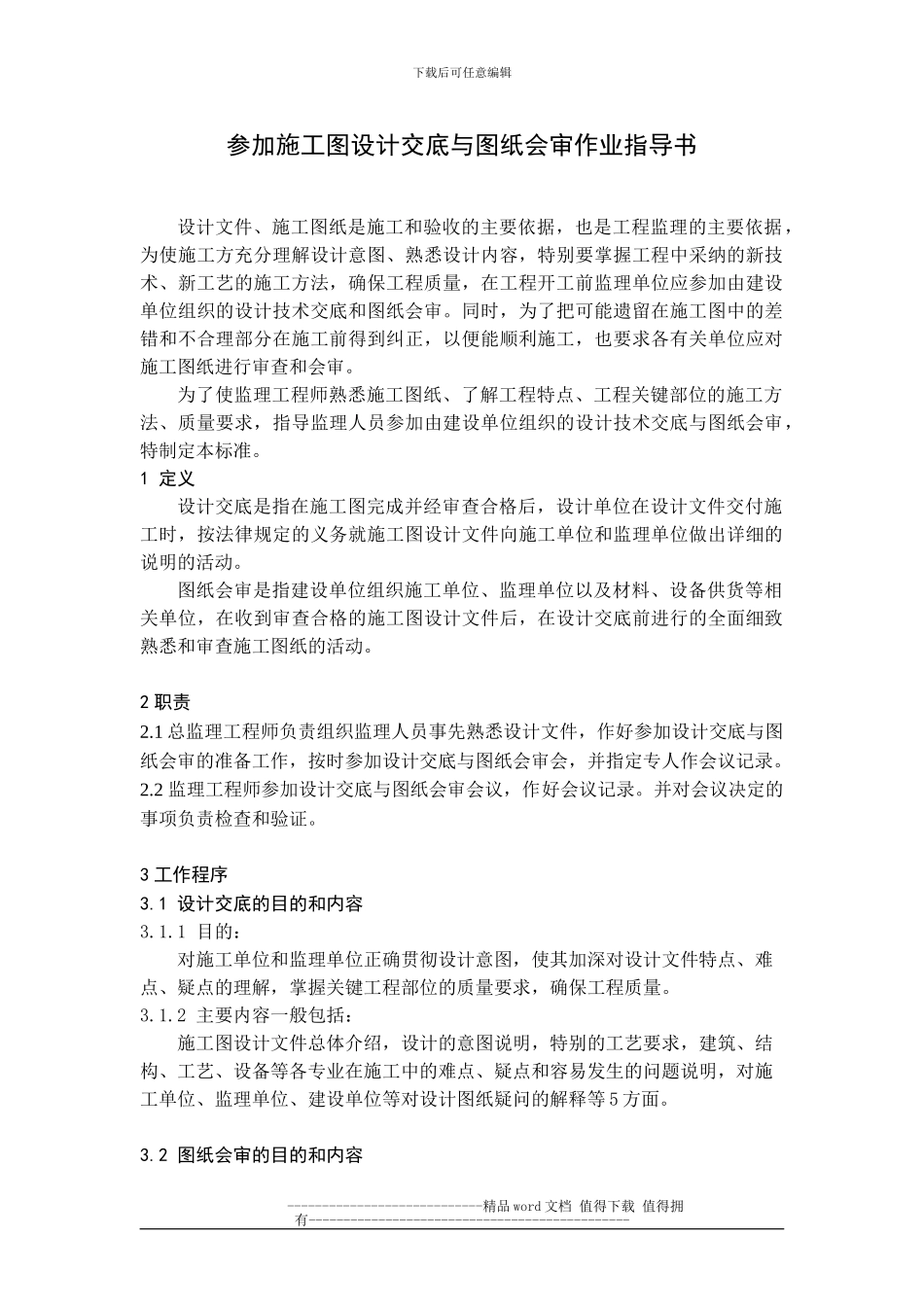

下载后可任意编辑参加施工图设计交底与图纸会审作业指导书设计文件、施工图纸是施工和验收的主要依据，也是工程监理的主要依据，为使施工方充分理解设计意图、熟悉设计内容，特别要掌握工程中采纳的新技术、新工艺的施工方法，确保工程质量，在工程开工前监理单位应参加由建设单位组织的设计技术交底和图纸会审。同时，为了把可能遗留在施工图中的差错和不合理部分在施工前得到纠正，以便能顺利施工，也要求各有关单位应对施工图纸进行审查和会审。为了使监理工程师熟悉施工图纸、了解工程特点、工程关键部位的施工方法、质量要求，指导监理人员参加由建设单位组织的设计技术交底与图纸会审，特制定本标准。1 定义设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明的活动。图纸会审是指建设单位组织施工单位、监理单位以及材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。2 职责2.1 总监理工程师负责组织监理人员事先熟悉设计文件，作好参加设计交底与图纸会审的准备工作，按时参加设计交底与图纸会审会，并指定专人作会议记录。2.2 监理工程师参加设计交底与图纸会审会议，作好会议记录。并对会议决定的事项负责检查和验证。3 工作程序3.1 设计交底的目的和内容3.1.1 目的：对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。3.1.2 主要内容一般包括：施工图设计文件总体介绍，设计的意图说明，特别的工艺要求，建筑、结构、工艺、设备等各专业在施工中的难点、疑点和容易发生的问题说明，对施工单位、监理单位、建设单位等对设计图纸疑问的解释等 5 方面。3.2 图纸会审的目的和内容----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑3.2.1 目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。3.2.2 一般包括 14 方面内容：1、是否无证设计或越级设计；图纸是否经设计单位正式签署。2、地质勘探资料是否齐全。3、设计图纸与说明是否齐全，有无分期供...
