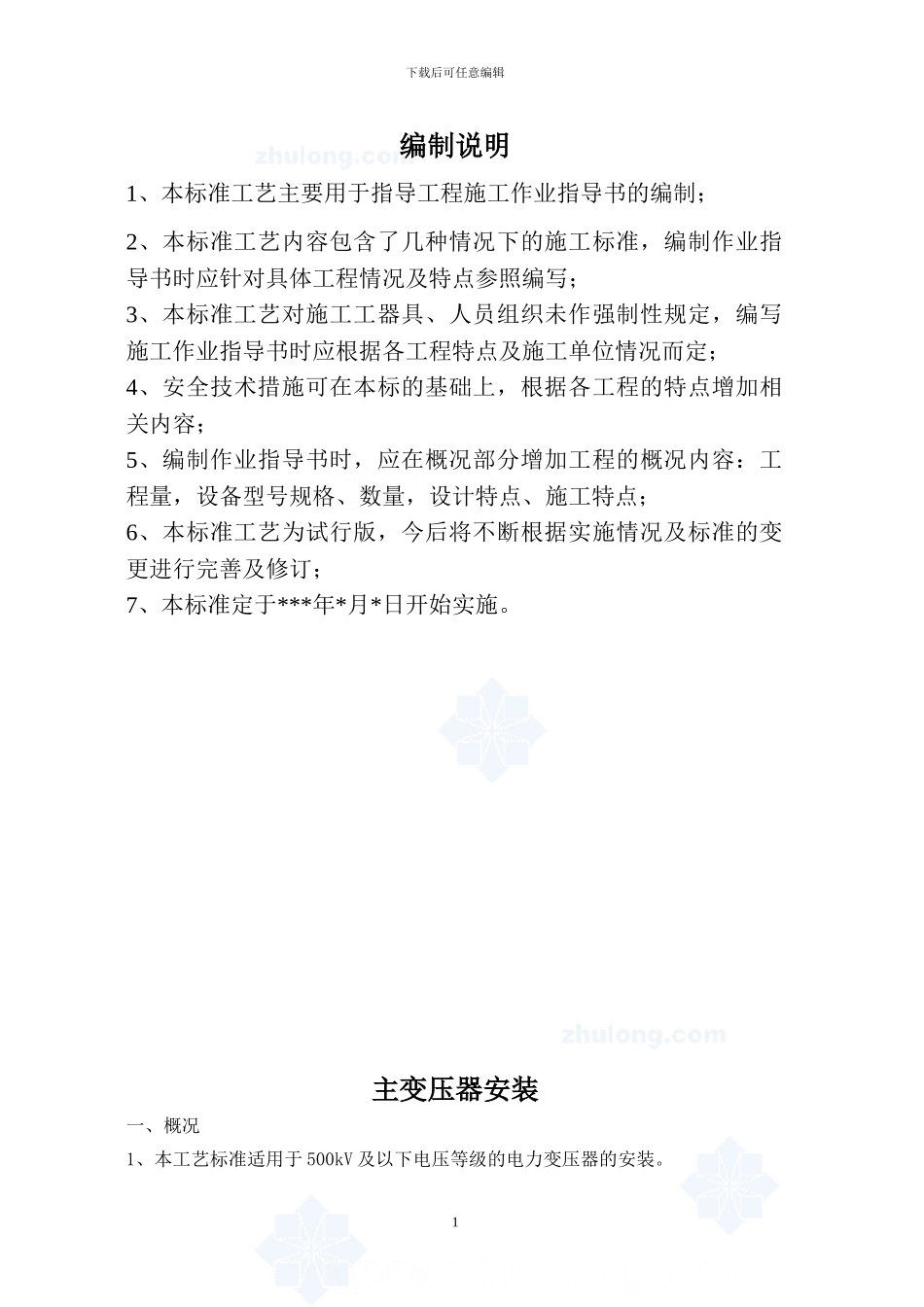

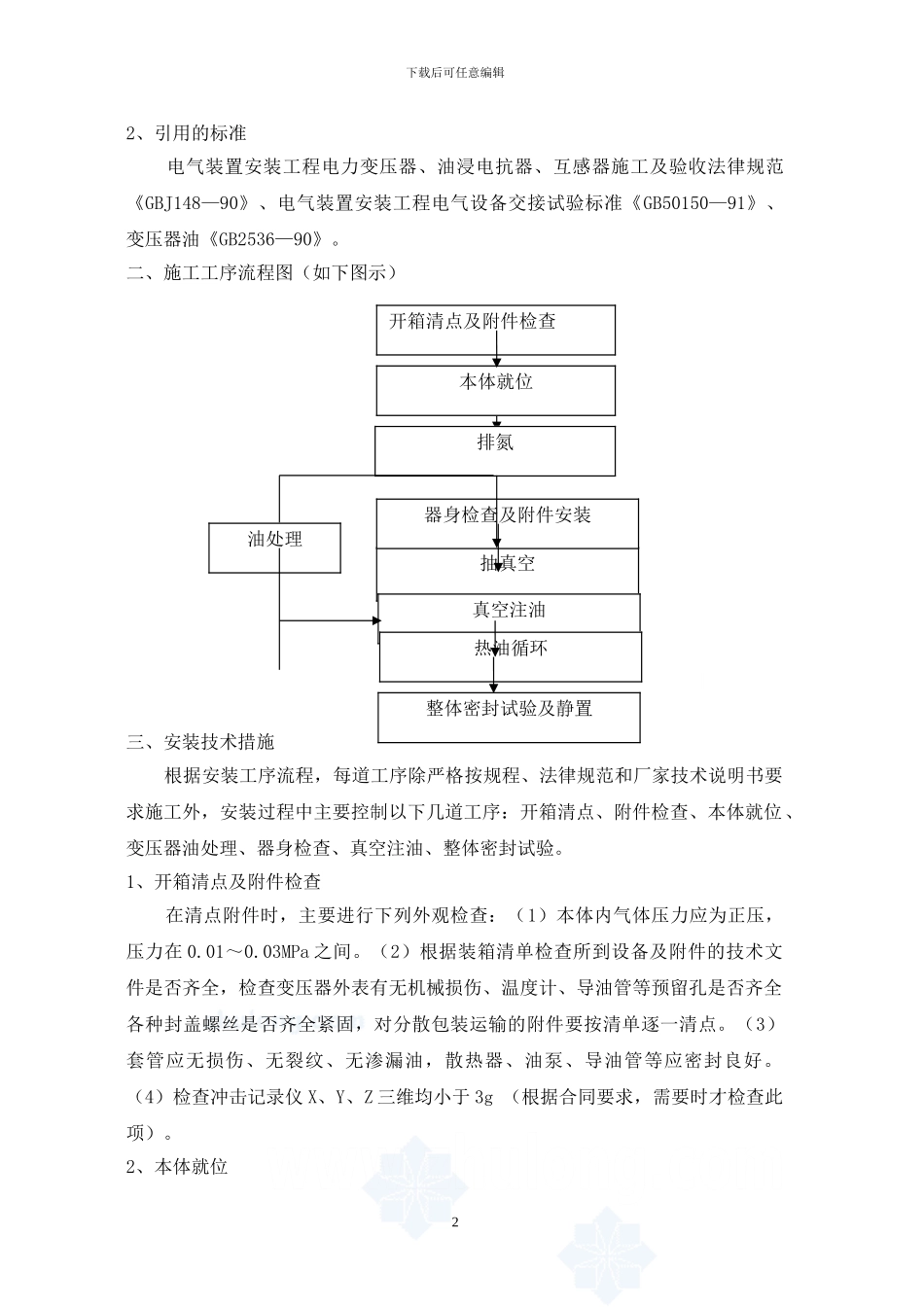

变电站电气安装工程标准工艺下载后可任意编辑编制说明1、本标准工艺主要用于指导工程施工作业指导书的编制；2、本标准工艺内容包含了几种情况下的施工标准，编制作业指导书时应针对具体工程情况及特点参照编写；3、本标准工艺对施工工器具、人员组织未作强制性规定，编写施工作业指导书时应根据各工程特点及施工单位情况而定；4、安全技术措施可在本标的基础上，根据各工程的特点增加相关内容；5、编制作业指导书时，应在概况部分增加工程的概况内容：工程量，设备型号规格、数量，设计特点、施工特点；6、本标准工艺为试行版，今后将不断根据实施情况及标准的变更进行完善及修订；7、本标准定于***年*月*日开始实施。主变压器安装一、概况1、本工艺标准适用于 500kV 及以下电压等级的电力变压器的安装。1下载后可任意编辑2、引用的标准 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范《GBJ148—90》、电气装置安装工程电气设备交接试验标准《GB50150—91》、变压器油《GB2536—90》。二、施工工序流程图（如下图示） 三、安装技术措施 根据安装工序流程，每道工序除严格按规程、法律规范和厂家技术说明书要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油、整体密封试验。1、开箱清点及附件检查 在清点附件时，主要进行下列外观检查：（1）本体内气体压力应为正压，压力在 0.01～0.03MPa 之间。（2）根据装箱清单检查所到设备及附件的技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输的附件要按清单逐一清点。（3）套管应无损伤、无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好。（4）检查冲击记录仪 X、Y、Z 三维均小于 3g （根据合同要求，需要时才检查此项）。 2、本体就位2开箱清点及附件检查本体就位排氮抽真空油处理真空注油热油循环整体密封试验及静置器身检查及附件安装下载后可任意编辑变压器就位之前，在基础及变压器上标出纵横中心线，变压器按标识就位，变压器就位时要保证变压器中心线与基础中心线一致。3、排氮 一般变压器均采纳充氮运输，变压器就位后首先进行排氮。排氮有两种方法：注油排氮及抽真空排氮。（1）注油排氮绝缘油从变压器下部阀门注入变压器内，氮气从顶部排出，将油注至油箱顶部，氮气排尽，最终油位高出铁芯 100mm 以上，然后静置...
