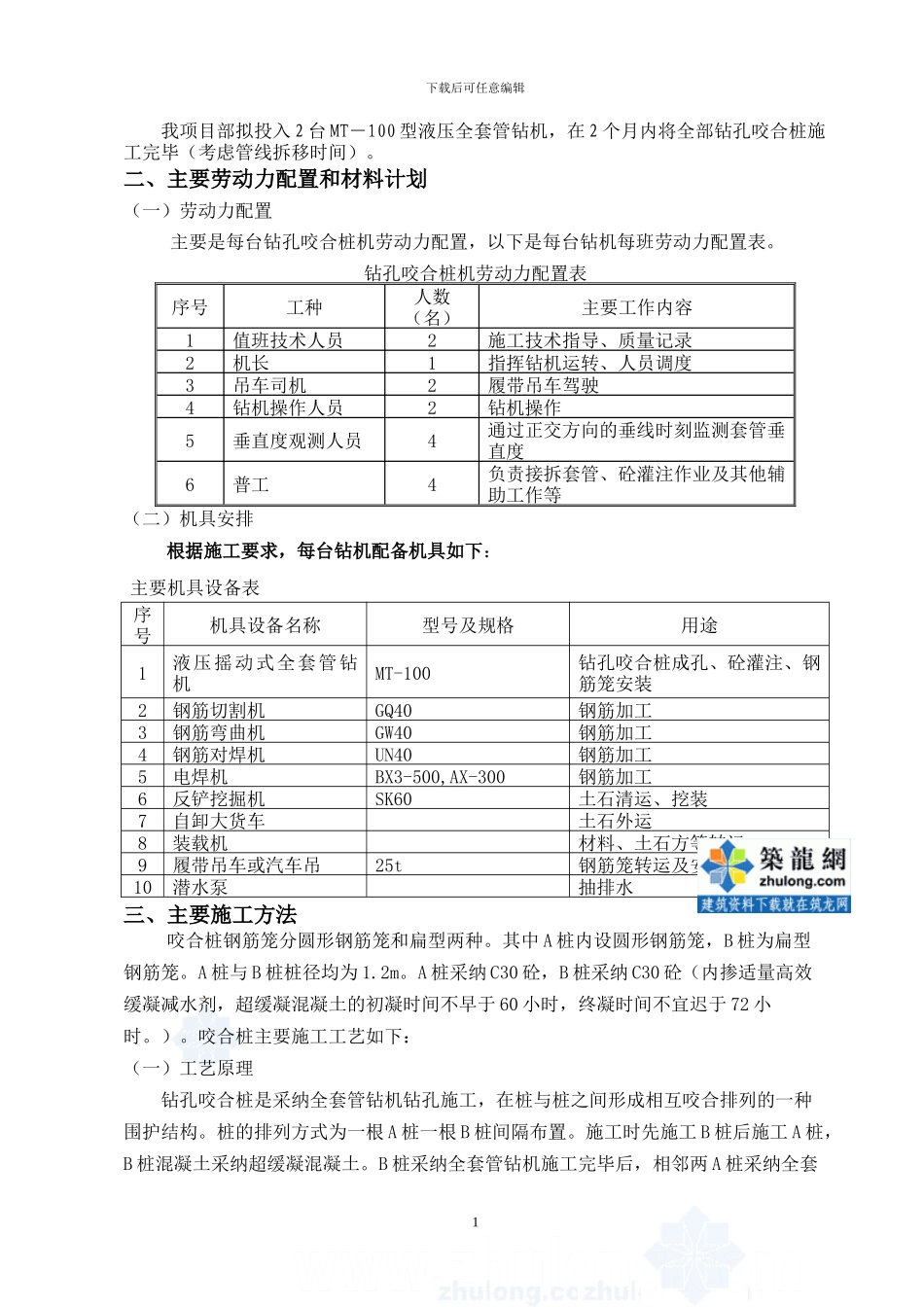

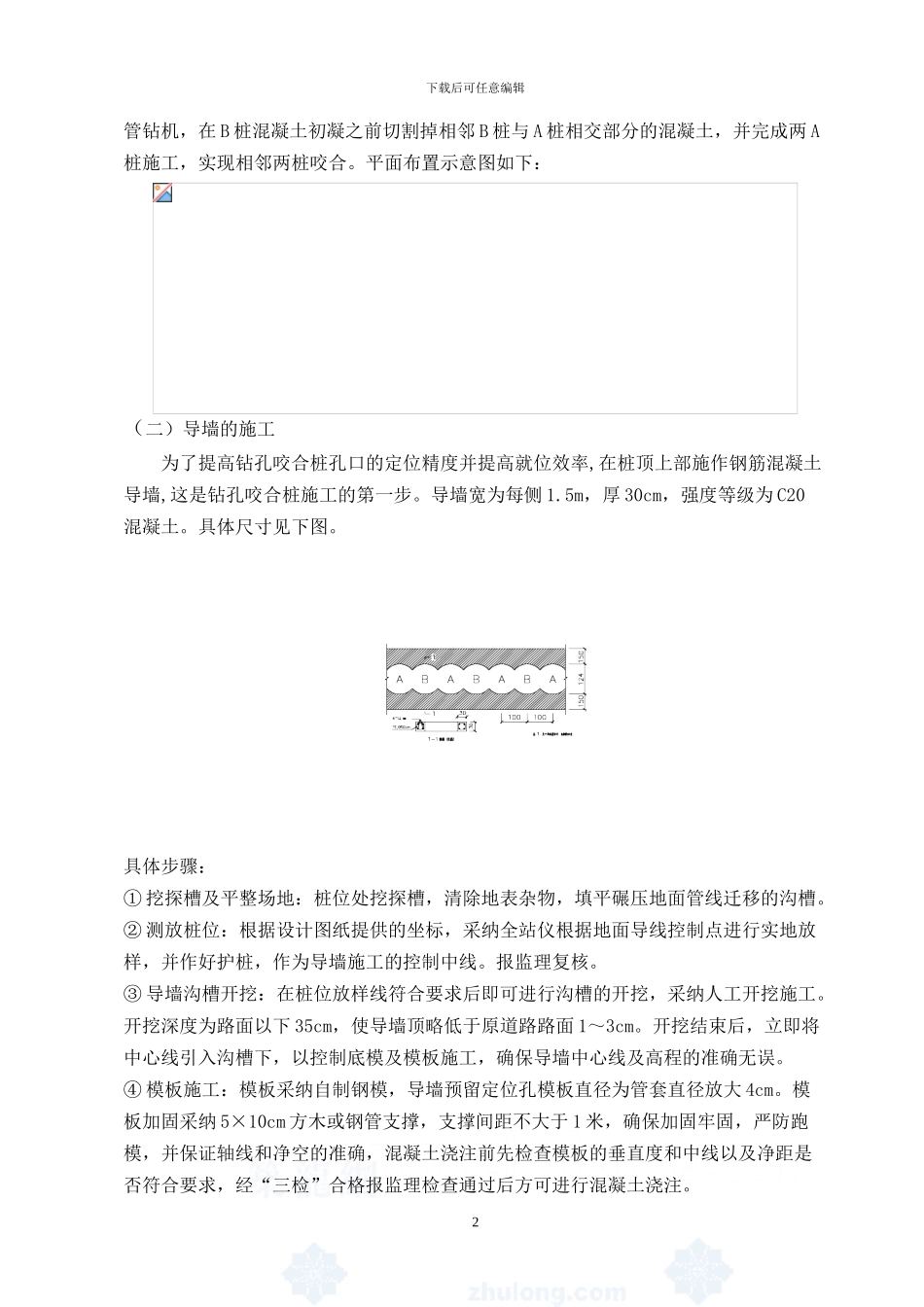

合肥市包河大道高架工程 x 标段咬合桩施工方案编制: 复核: 审批: xxx 局集团第 x 建设有限公司合肥市包河大道高架工程 x 标段项目经理部二○一一年三月咬合桩施工方案一、工程概况合肥市包河大道高架工程 x 标段繁华大道下穿包河大道,下穿段采纳钻孔咬合桩及排桩防护。设计钻孔咬合桩共 226 根,其中 A 桩 114 根,B 桩 112 根,桩径 φ1.2m,桩长 12.219~17.65m,桩间距 1m,桩间咬合最大宽度 0.2m。下载后可任意编辑我项目部拟投入 2 台 MT-100 型液压全套管钻机,在 2 个月内将全部钻孔咬合桩施工完毕(考虑管线拆移时间)。 二、主要劳动力配置和材料计划(一)劳动力配置主要是每台钻孔咬合桩机劳动力配置,以下是每台钻机每班劳动力配置表。钻孔咬合桩机劳动力配置表序号工种人数(名)主要工作内容1值班技术人员2施工技术指导、质量记录2机长1指挥钻机运转、人员调度3吊车司机2履带吊车驾驶4钻机操作人员2钻机操作5垂直度观测人员4通过正交方向的垂线时刻监测套管垂直度6普工4负责接拆套管、砼灌注作业及其他辅助工作等(二)机具安排根据施工要求,每台钻机配备机具如下:主要机具设备表序号机具设备名称型号及规格用途1液压摇动式全套管钻机MT-100钻孔咬合桩成孔、砼灌注、钢筋笼安装2钢筋切割机GQ40钢筋加工3钢筋弯曲机GW40钢筋加工4钢筋对焊机UN40钢筋加工5电焊机BX3-500,AX-300钢筋加工6反铲挖掘机SK60土石清运、挖装7自卸大货车 土石外运8装载机 材料、土石方等转运9履带吊车或汽车吊25t 钢筋笼转运及安装10潜水泵 抽排水三、主要施工方法 咬合桩钢筋笼分圆形钢筋笼和扁型两种。其中 A 桩内设圆形钢筋笼,B 桩为扁型钢筋笼。A 桩与 B 桩桩径均为 1.2m。A 桩采纳 C30 砼,B 桩采纳 C30 砼(内掺适量高效缓凝减水剂,超缓凝混凝土的初凝时间不早于 60 小时,终凝时间不宜迟于 72 小时。)。咬合桩主要施工工艺如下:(一)工艺原理钻孔咬合桩是采纳全套管钻机钻孔施工,在桩与桩之间形成相互咬合排列的一种围护结构。桩的排列方式为一根 A 桩一根 B 桩间隔布置。施工时先施工 B 桩后施工 A 桩,B 桩混凝土采纳超缓凝混凝土。B 桩采纳全套管钻机施工完毕后,相邻两 A 桩采纳全套1下载后可任意编辑管钻机,在 B 桩混凝土初凝之前切割掉相邻 B 桩与 A 桩相交部分的混凝土,并完成两 A桩施工,实现相邻两桩咬合。平面布置示意图如下:(二)导墙的施工为了提...
