和信商场空调施工组织设计VIP免费

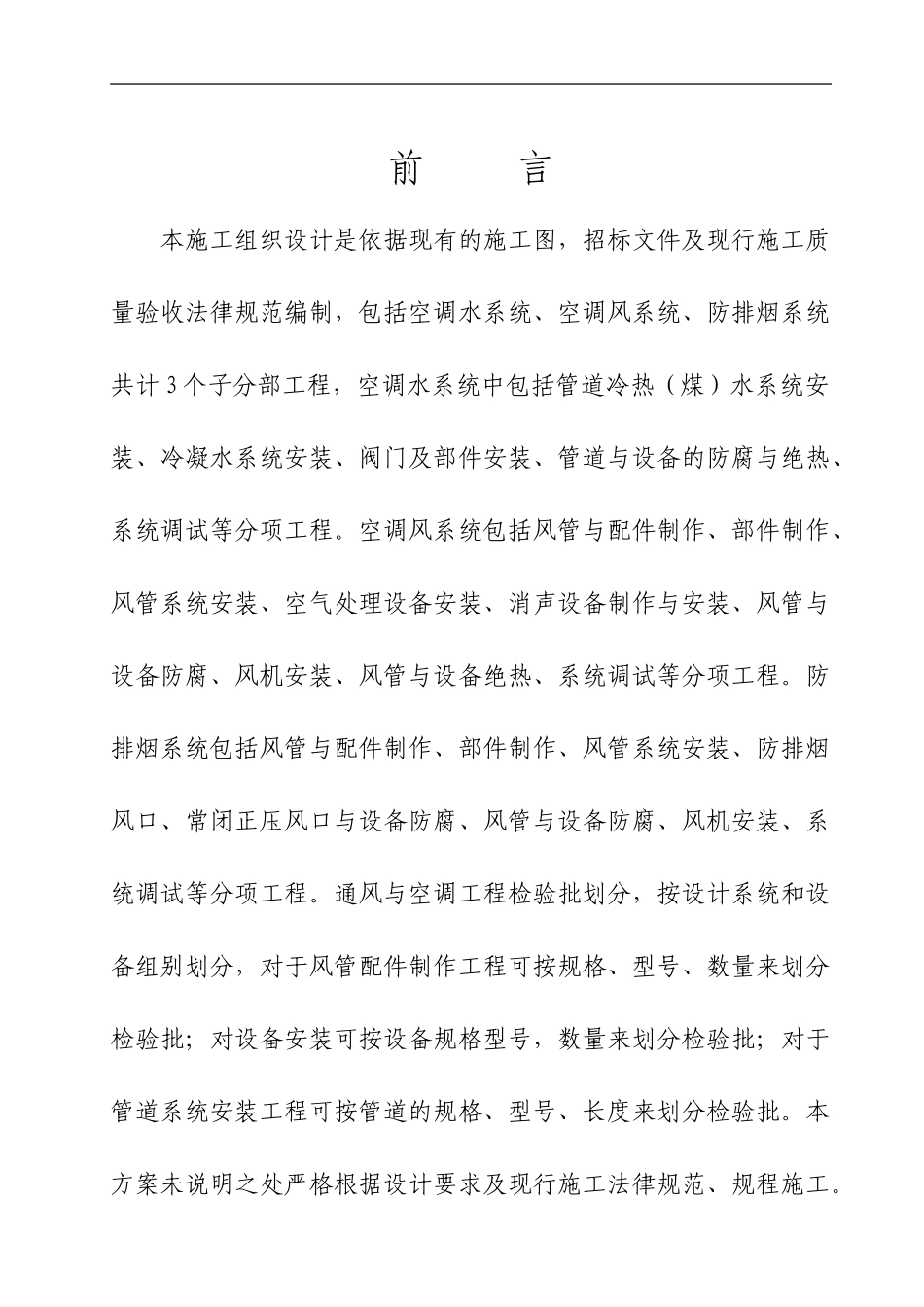

前 言本施工组织设计是依据现有的施工图，招标文件及现行施工质量验收法律规范编制，包括空调水系统、空调风系统、防排烟系统共计 3 个子分部工程，空调水系统中包括管道冷热（煤）水系统安装、冷凝水系统安装、阀门及部件安装、管道与设备的防腐与绝热、系统调试等分项工程。空调风系统包括风管与配件制作、部件制作、风管系统安装、空气处理设备安装、消声设备制作与安装、风管与设备防腐、风机安装、风管与设备绝热、系统调试等分项工程。防排烟系统包括风管与配件制作、部件制作、风管系统安装、防排烟风口、常闭正压风口与设备防腐、风管与设备防腐、风机安装、系统调试等分项工程。通风与空调工程检验批划分，按设计系统和设备组别划分，对于风管配件制作工程可按规格、型号、数量来划分检验批；对设备安装可按设备规格型号，数量来划分检验批；对于管道系统安装工程可按管道的规格、型号、长度来划分检验批。本方案未说明之处严格根据设计要求及现行施工法律规范、规程施工。下载后可任意编辑山西省第二建筑工程公司 二 00 五年六月一 、工程概况及编制依据1.1 工程概况和信商业广场是集商贸、餐饮、办公及住宿为一体的商业综合体建筑。主楼三十五层，裙楼五层，局部六层。总建筑面积206670.61m2。我方空调施工范围为主楼五到三十五层，建筑面积为 59430m2。十五层、二十五层为设备层。兼作消防避难层。冷源、热源来自地下二层空调主机房,商场营业厅均采纳全空气定风量低速管道系统。五层至三十五层采纳风机盘管加新风系统，每层设一台新风机组为该层提供新风。房间内采纳风机盘管，可以分别开启、控制。风机盘管为卧式暗装。空调水系统为双管制，夏季供冷水，----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑冬季供热水，整个建筑水系统分为四个大系统：裙房南北部各为一个系统，主楼地下一层至 15 层为一个系统，16 至 35 层为一个系统。1.2.本方案编制依据1.2.1 太原市建筑设计讨论院设计的通风空调施工图1.2.2《通风与空调工程施工质量验收法律规范》1.2.3《通风与空调工程施工施工工艺标准》1.2.4《暖通空调制图标准》G B/T50114-20011.2.5 中国建筑科学讨论建筑防火讨论所《和信商业广场项目消防...
