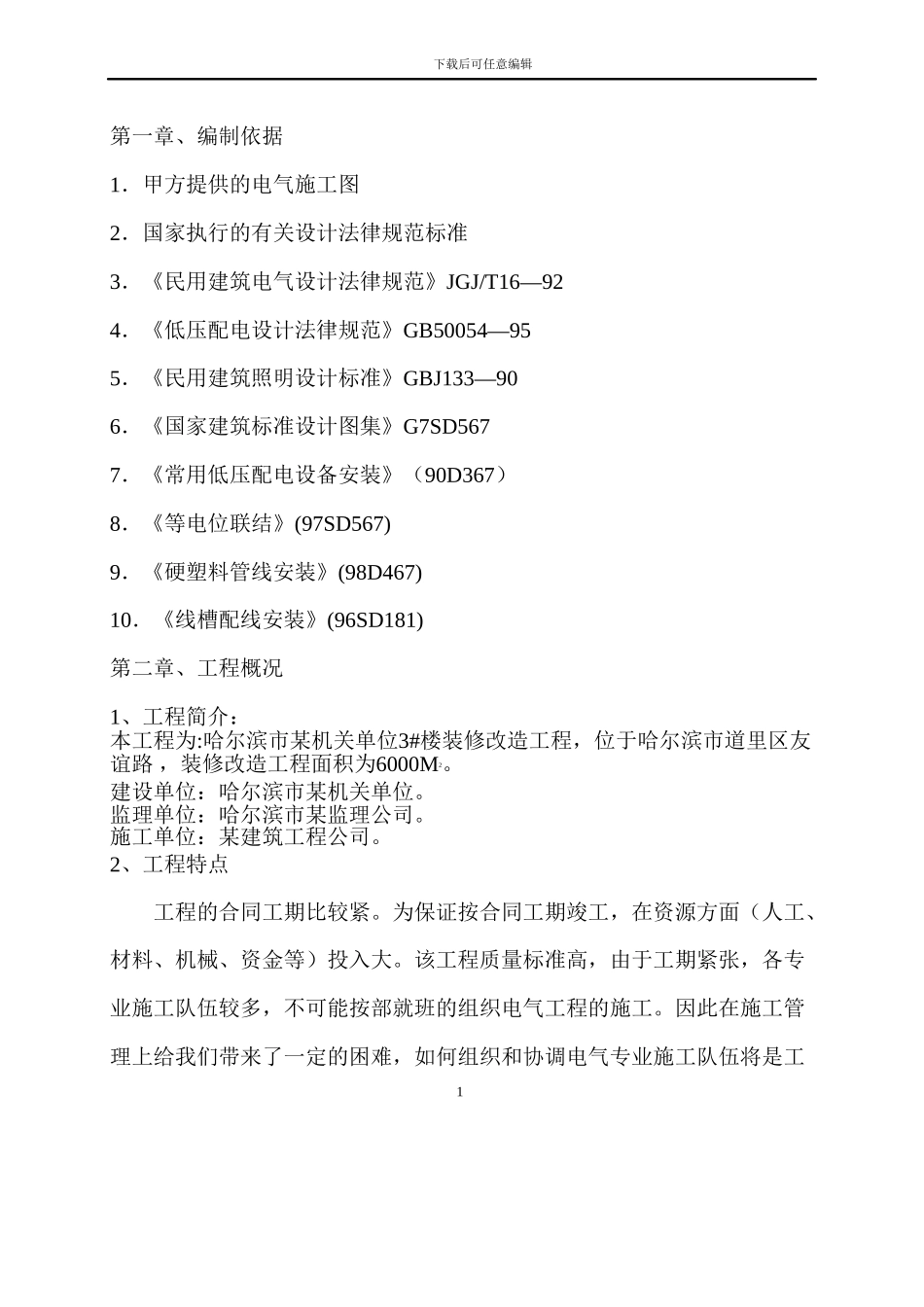

下载后可任意编辑第一章、编制依据1．甲方提供的电气施工图2．国家执行的有关设计法律规范标准3．《民用建筑电气设计法律规范》JGJ/T16—924．《低压配电设计法律规范》GB50054—955．《民用建筑照明设计标准》GBJ133—906．《国家建筑标准设计图集》G7SD5677．《常用低压配电设备安装》（90D367）8．《等电位联结》(97SD567)9．《硬塑料管线安装》(98D467)10．《线槽配线安装》(96SD181)第二章、工程概况1、工程简介：本工程为:哈尔滨市某机关单位3#楼装修改造工程，位于哈尔滨市道里区友谊路 ，装修改造工程面积为6000M2。建设单位：哈尔滨市某机关单位。监理单位：哈尔滨市某监理公司。施工单位：某建筑工程公司。2、工程特点工程的合同工期比较紧。为保证按合同工期竣工，在资源方面（人工、材料、机械、资金等）投入大。该工程质量标准高，由于工期紧张，各专业施工队伍较多，不可能按部就班的组织电气工程的施工。因此在施工管理上给我们带来了一定的困难，如何组织和协调电气专业施工队伍将是工1下载后可任意编辑程后期管理的重点和难点，我们将充分利用空间和时间，合理组织施工，确保电气工程质量。第三章、电气工程概况1、电气工程内容简介：哈尔滨市某机关单位3#电气工程包括以下内容：照明及动力配电系统防雷及接地系统2、照明及动力配电系统照明、动力电源由2#楼配电室引出，照明电源电缆为YJV-4×185+1×95，引至AL1,应急照明电源采纳双电源切换供电，供电电缆为YJV-5×16 和ZR-YJV-5×16，由大楼的配电室引出至AEL1-1、AEL1-2 应急配电箱。动力电源电缆为YJV-3×50+1×25引至AP1 动力箱。疏散指示灯均带蓄电池，应急时间不少于30 分钟，所有疏散标志灯均应与应急照明回路连接。照明、WWW.ZHULONG.COM动力水平干线全部采纳穿钢管暗敷设与楼板内，垂直干线全部采纳穿钢管暗敷设与墙体内，支管线路全部采纳SC20 钢管暗敷设与现浇楼板和墙体内。图中未标明的导线截面为BV-500-2.5mm2。3．防雷及接地系统：筑龙网本工程按二级防雷建筑物设计，屋顶采纳Φ10 镀锌圆钢设置避雷网，利用结构内的主筋作为防雷接地引下线，每处引下线采纳Φ20 的镀锌钢筋，对角焊接。防雷接地与系统接地共用接地装置，接地电阻≤1Ω，如实测值不能满足设计要求，应补打接地极。凡引入建筑物内的各种管道均与纵合接地装置作可靠连接，总等电位连接线采纳40×4 的镀锌扁钢，等电位连接板采2下载后可任意编辑用紫铜板，等电位端子箱距地0.5 米，卫生间...
