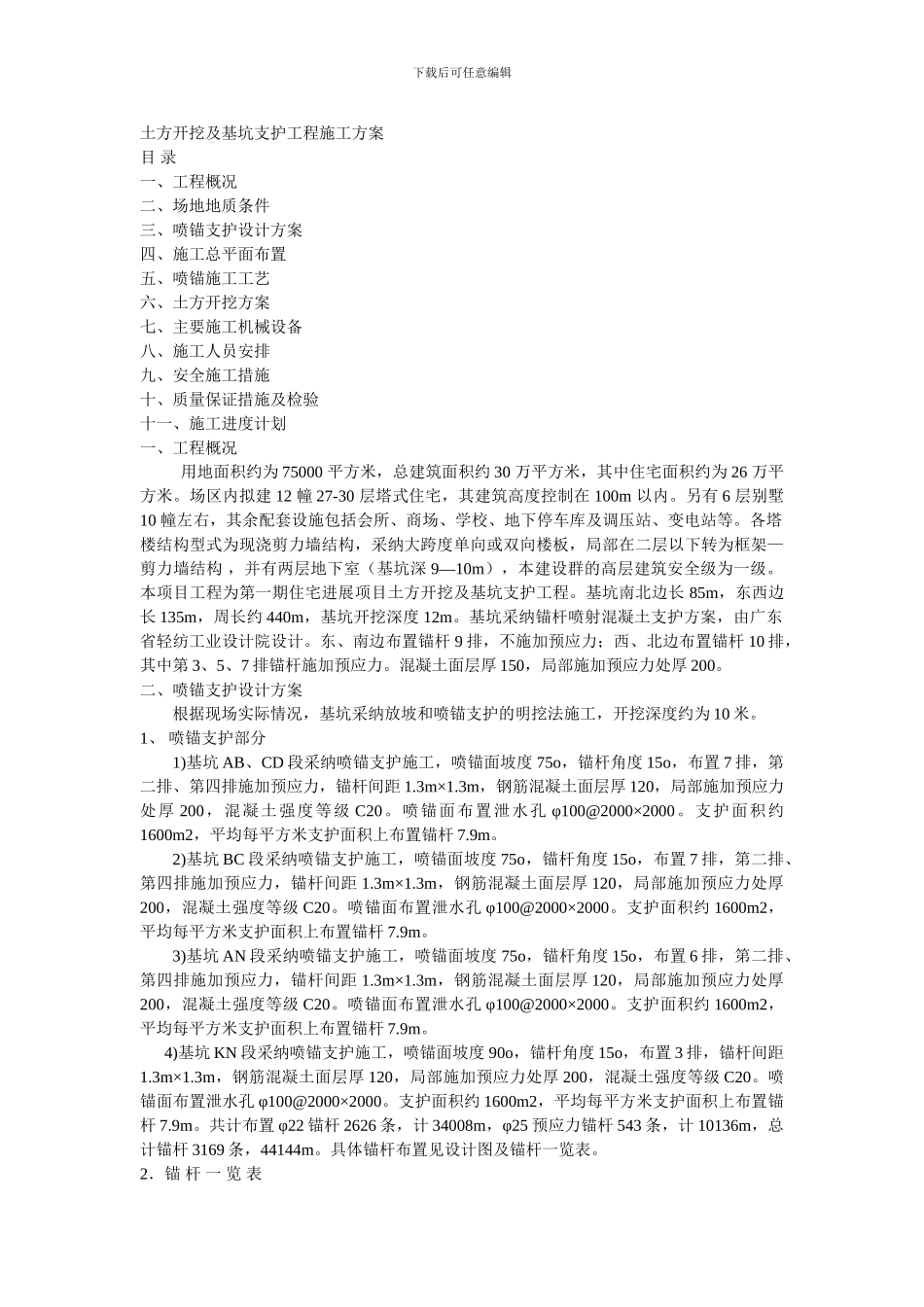

下载后可任意编辑土方开挖及基坑支护工程施工方案目 录一、工程概况二、场地地质条件三、喷锚支护设计方案四、施工总平面布置五、喷锚施工工艺六、土方开挖方案七、主要施工机械设备八、施工人员安排九、安全施工措施十、质量保证措施及检验十一、施工进度计划一、工程概况用地面积约为 75000 平方米，总建筑面积约 30 万平方米，其中住宅面积约为 26 万平方米。场区内拟建 12 幢 27-30 层塔式住宅，其建筑高度控制在 100m 以内。另有 6 层别墅10 幢左右，其余配套设施包括会所、商场、学校、地下停车库及调压站、变电站等。各塔楼结构型式为现浇剪力墙结构，采纳大跨度单向或双向楼板，局部在二层以下转为框架—剪力墙结构 ，并有两层地下室（基坑深 9—10m），本建设群的高层建筑安全级为一级。本项目工程为第一期住宅进展项目土方开挖及基坑支护工程。基坑南北边长 85m，东西边长 135m，周长约 440m，基坑开挖深度 12m。基坑采纳锚杆喷射混凝土支护方案，由广东省轻纺工业设计院设计。东、南边布置锚杆 9 排，不施加预应力；西、北边布置锚杆 10 排，其中第 3、5、7 排锚杆施加预应力。混凝土面层厚 150，局部施加预应力处厚 200。二、喷锚支护设计方案根据现场实际情况，基坑采纳放坡和喷锚支护的明挖法施工，开挖深度约为 10 米。1、 喷锚支护部分1)基坑 AB、CD 段采纳喷锚支护施工，喷锚面坡度 75o，锚杆角度 15o，布置 7 排，第二排、第四排施加预应力，锚杆间距 1.3m×1.3m，钢筋混凝土面层厚 120，局部施加预应力处厚 200，混凝土强度等级 C20。喷锚面布置泄水孔 φ100@2000×2000。支护面积约1600m2，平均每平方米支护面积上布置锚杆 7.9m。2)基坑 BC 段采纳喷锚支护施工，喷锚面坡度 75o，锚杆角度 15o，布置 7 排，第二排、第四排施加预应力，锚杆间距 1.3m×1.3m，钢筋混凝土面层厚 120，局部施加预应力处厚200，混凝土强度等级 C20。喷锚面布置泄水孔 φ100@2000×2000。支护面积约 1600m2，平均每平方米支护面积上布置锚杆 7.9m。3)基坑 AN 段采纳喷锚支护施工，喷锚面坡度 75o，锚杆角度 15o，布置 6 排，第二排、第四排施加预应力，锚杆间距 1.3m×1.3m，钢筋混凝土面层厚 120，局部施加预应力处厚200，混凝土强度等级 C20。喷锚面布置泄水孔 φ100@2000×2000。支护面积约 1600m2，平均每平方米支护面积上布置锚杆 7.9m。4)基坑 KN 段采纳喷锚支护施工...
