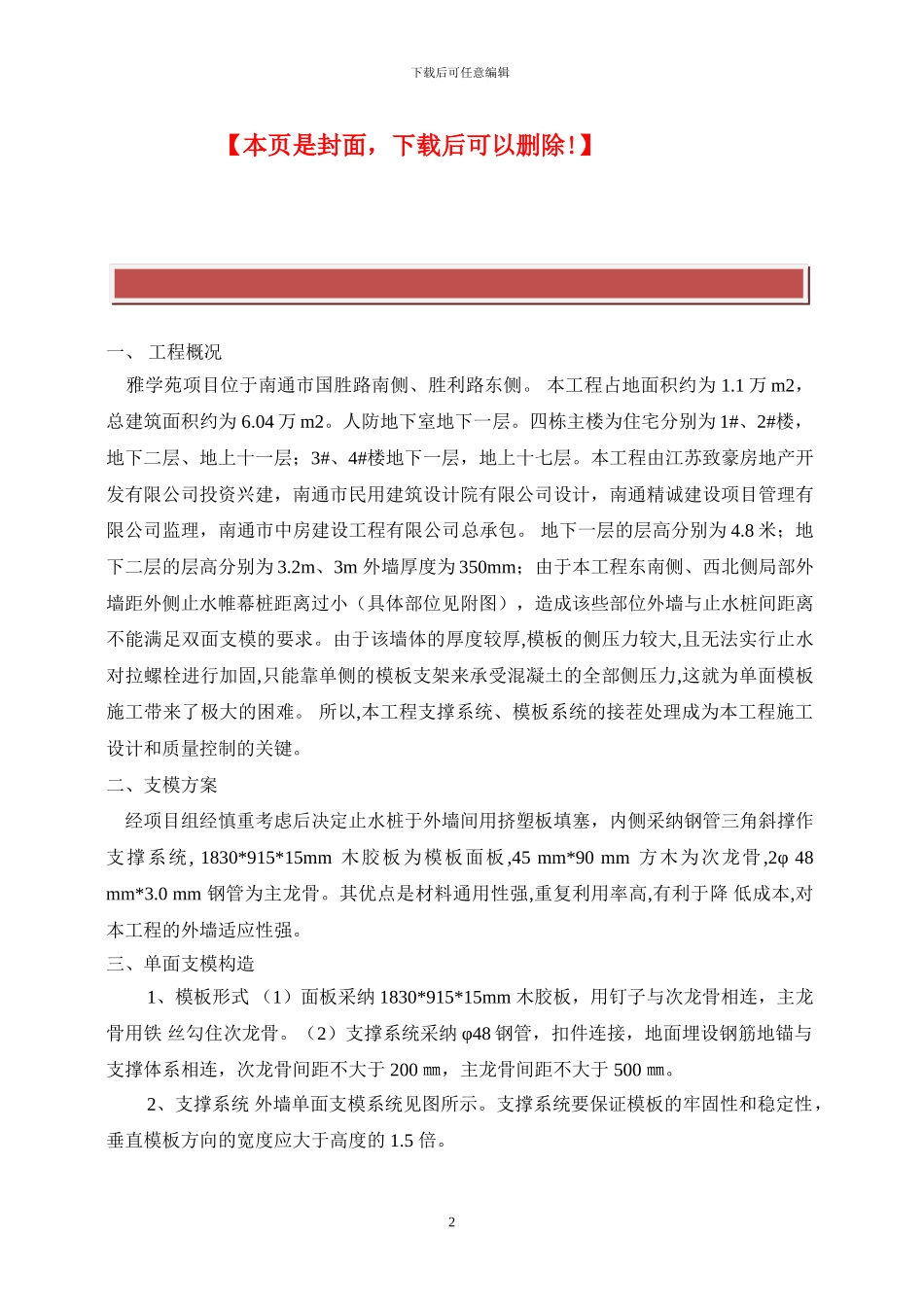

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】一、 工程概况 雅学苑项目位于南通市国胜路南侧、胜利路东侧。 本工程占地面积约为 1.1 万 m2，总建筑面积约为 6.04 万 m2。人防地下室地下一层。四栋主楼为住宅分别为 1#、2#楼，地下二层、地上十一层；3#、4#楼地下一层，地上十七层。本工程由江苏致豪房地产开发有限公司投资兴建，南通市民用建筑设计院有限公司设计，南通精诚建设项目管理有限公司监理，南通市中房建设工程有限公司总承包。 地下一层的层高分别为 4.8 米；地下二层的层高分别为 3.2m、3m 外墙厚度为 350mm；由于本工程东南侧、西北侧局部外墙距外侧止水帷幕桩距离过小（具体部位见附图），造成该些部位外墙与止水桩间距离不能满足双面支模的要求。由于该墙体的厚度较厚,模板的侧压力较大,且无法实行止水对拉螺栓进行加固,只能靠单侧的模板支架来承受混凝土的全部侧压力,这就为单面模板施工带来了极大的困难。 所以,本工程支撑系统、模板系统的接茬处理成为本工程施工设计和质量控制的关键。二、支模方案 经项目组经慎重考虑后决定止水桩于外墙间用挤塑板填塞，内侧采纳钢管三角斜撑作支撑系统, 1830*915*15mm 木胶板为模板面板,45 mm*90 mm 方木为次龙骨,2φ 48 mm*3.0 mm 钢管为主龙骨。其优点是材料通用性强,重复利用率高,有利于降 低成本,对本工程的外墙适应性强。三、单面支模构造1、模板形式 （1）面板采纳 1830*915*15mm 木胶板，用钉子与次龙骨相连，主龙骨用铁 丝勾住次龙骨。（2）支撑系统采纳 φ48 钢管，扣件连接，地面埋设钢筋地锚与支撑体系相连，次龙骨间距不大于 200 ㎜，主龙骨间距不大于 500 ㎜。 2、支撑系统 外墙单面支模系统见图所示。支撑系统要保证模板的牢固性和稳定性，垂直模板方向的宽度应大于高度的 1.5 倍。 2下载后可任意编辑3.1 主龙骨立杆、水平杆顺模板方向的主龙骨立杆间距应为 500mm，垂直于立杆方向的上下水平间 距为 500mm，用扣件连接牢固。 3.2 扫地杆 距地 50mm 设置纵横扫地杆，垂直于模板方向的扫地杆与主龙骨的立杆间距对应为 500mm，平行于模板方向的扫地杆间距为 700mm。扫地杆与地锚须连接牢固。 3.3 斜撑钢管斜撑上连接每道主龙骨水平杆，下连接扫地杆，斜撑的角度不应大于 45°，斜撑横向间距 500mm。 3.4 地 锚 设 置 地 锚 用 ...
