地下室新桥防水方案VIP免费

地下室新桥防水方案_第1页
1/12
地下室新桥防水方案_第2页
2/12
地下室新桥防水方案_第3页
3/12

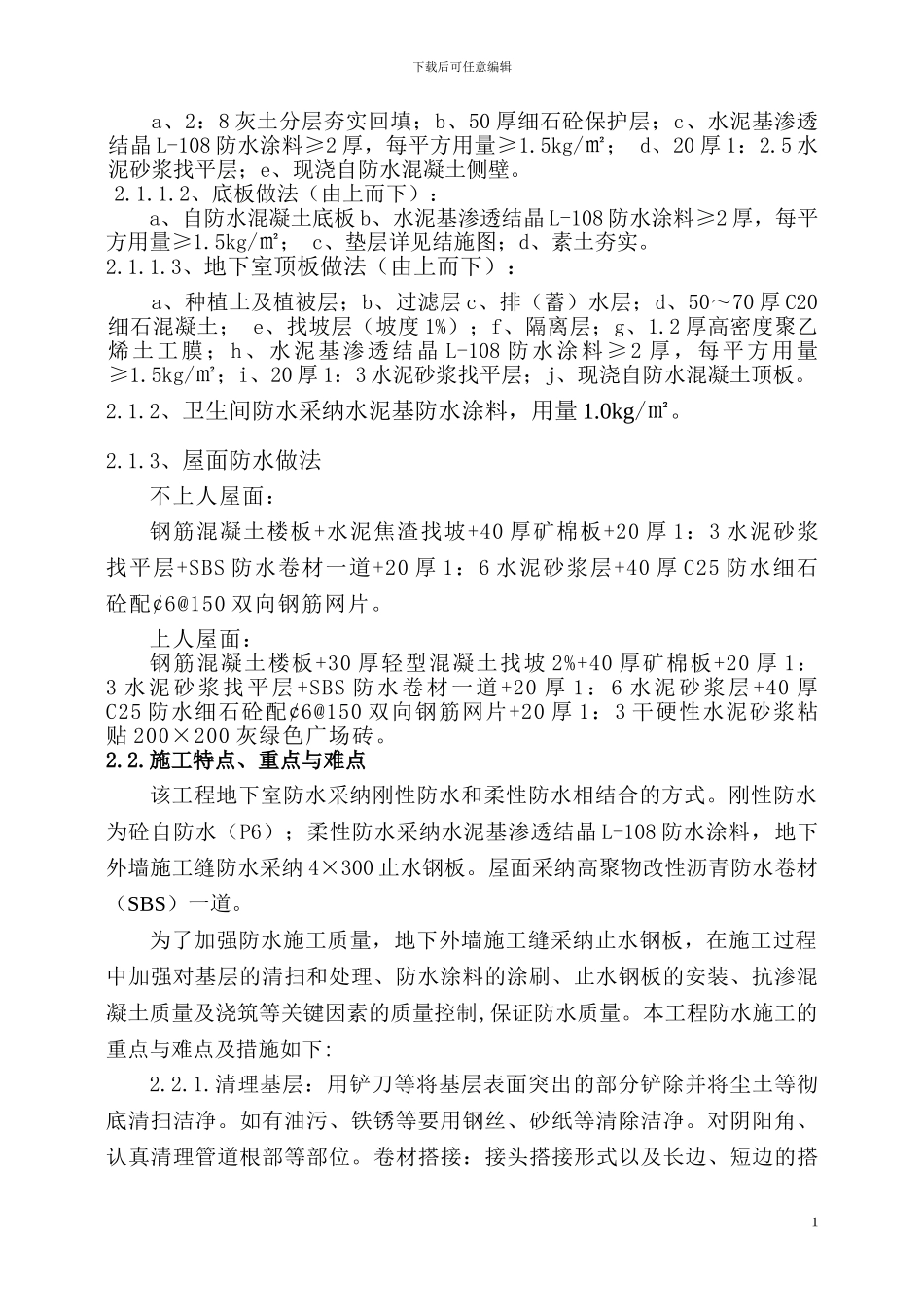

下载后可任意编辑防水工程施工方案第一章.编制依据序号资料名称编号1《施工图纸》、《施工组织设计》2企业标准3规程法律规范《混凝土结构工程施工质量验收法律规范》GB50204-20244《地下工程防水技术法律规范》GB50108-20015《地下防水工程质量验收法律规范》GB50208-2024第二章.工程概况1、建筑设计与结构设计概况1.1、本工程为寿县新桥嘉园小区,由寿县炎刘镇人民镇府投资兴建。新建 18 栋安置房及地下车库,地上 11~18 层,村委会 4 层 2964.8㎡,总建筑面积 157713.6㎡,其中地下室面积 27061.7㎡。本工程抗震设防烈度为 7 度,结构抗震等级为四级,安全等级为二级,耐火等级为二级。屋面防水等级为Ⅰ级。室内外高差为 0.30m。1.2、本工程为框架剪力墙结构,钢筋混凝土筏板基础、独立柱基础及带型基础。基础垫层为 C15 砼,基础采纳 C30 砼。地下室承台地梁底板、侧壁、顶板砼为 C30。5.800 标高以下梁板墙柱混凝土强度等级为 C30 砼,5.800 标高以上梁板墙柱混凝土强度为 C25;地下车库底板、侧壁、顶板砼抗渗等级为 P6。墙体在-0.06m 处设置 20 厚 1:2 水泥砂浆掺 5%的防水剂防潮层。1.3、本工程基础采纳 MU10 混凝土普通砖,M7.5 水泥砂浆砌筑;防潮层以上采纳 MU5 煤矸石空心砖,M5 混合砂浆砌筑。2、本工程防水做法:2.1.1、地下室防水做法2.1.1.1、地下室侧面做法(由外至内):0下载后可任意编辑a、2:8 灰土分层夯实回填;b、50 厚细石砼保护层;c、水泥基渗透结晶 L-108 防水涂料≥2 厚,每平方用量≥1.5kg/㎡; d、20 厚 1:2.5 水泥砂浆找平层;e、现浇自防水混凝土侧壁。2.1.1.2、底板做法(由上而下):a、自防水混凝土底板 b、水泥基渗透结晶 L-108 防水涂料≥2 厚,每平方用量≥1.5kg/㎡; c、垫层详见结施图;d、素土夯实。2.1.1.3、地下室顶板做法(由上而下):a、种植土及植被层;b、过滤层 c、排(蓄)水层;d、50~70 厚 C20细石混凝土; e、找坡层(坡度 1%);f、隔离层;g、1.2 厚高密度聚乙烯土工膜;h、水泥基渗透结晶 L-108 防水涂料≥2 厚,每平方用量≥1.5kg/㎡;i、20 厚 1:3 水泥砂浆找平层;j、现浇自防水混凝土顶板。2.1.2、卫生间防水采纳水泥基防水涂料,用量 1.0kg/㎡。2.1.3、屋面防水做法不上人屋面:钢筋混凝土楼板+水泥焦渣找坡+40 厚矿棉板+20 厚 1:3 水泥砂浆找平层+SBS 防水卷材一道+20 厚 1:6 水泥砂浆层+40 厚 C25...
