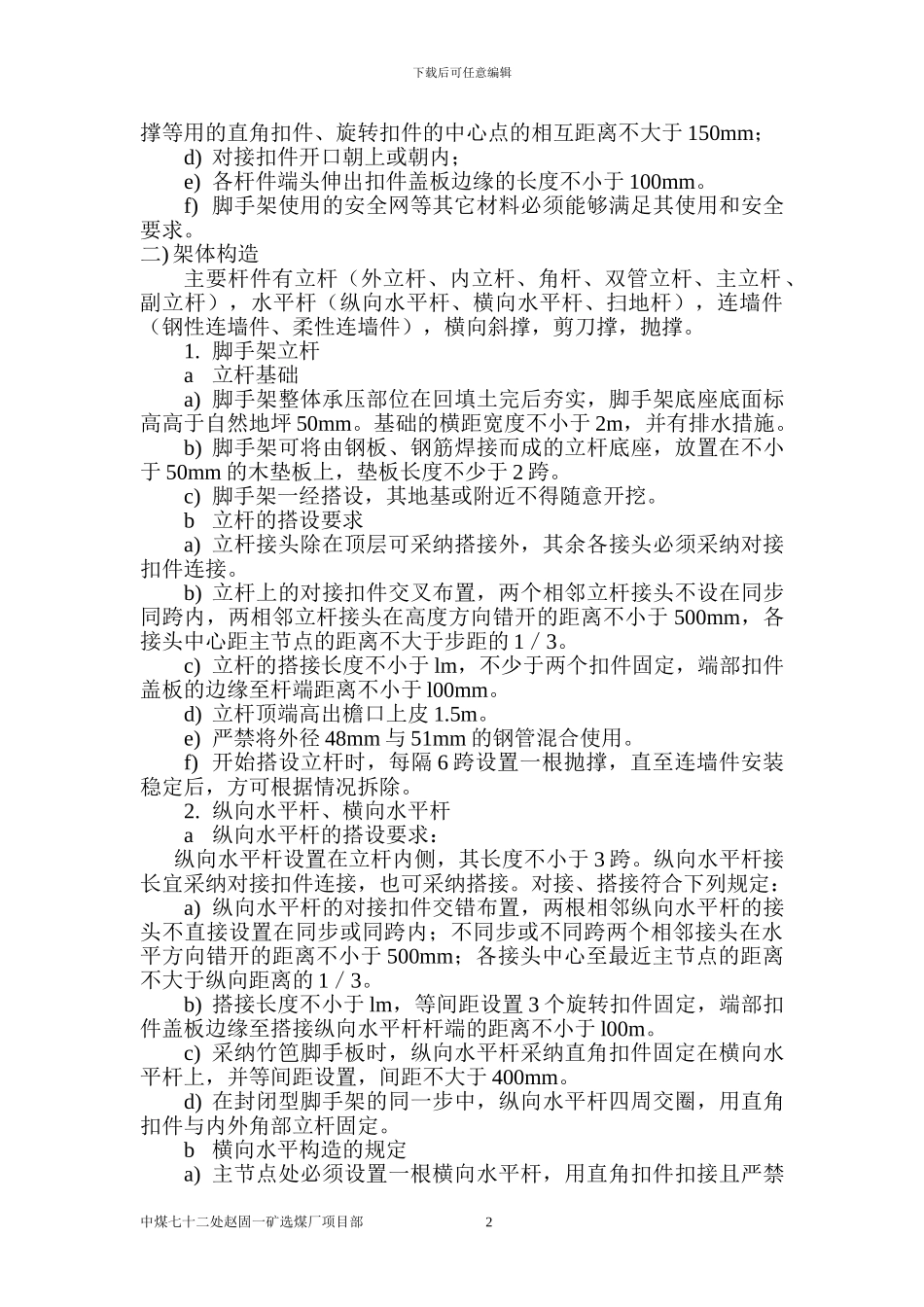

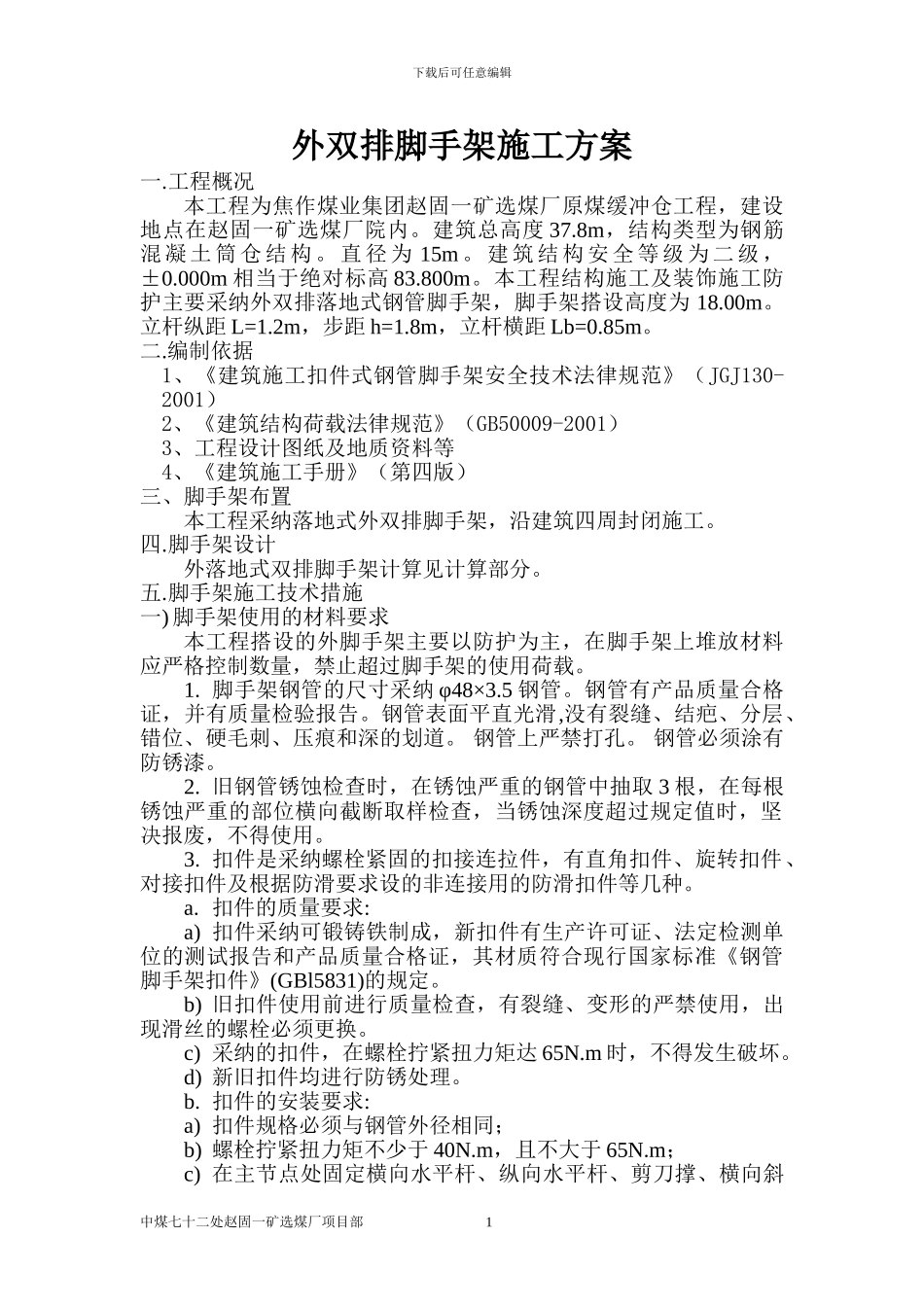

下载后可任意编辑外双排脚手架施工方案一.工程概况本工程为焦作煤业集团赵固一矿选煤厂原煤缓冲仓工程，建设地点在赵固一矿选煤厂院内。建筑总高度 37.8m，结构类型为钢筋混 凝 土 筒 仓 结 构 。 直 径 为 15m 。 建 筑 结 构 安 全 等 级 为 二 级 ，±0.000m 相当于绝对标高 83.800m。本工程结构施工及装饰施工防护主要采纳外双排落地式钢管脚手架，脚手架搭设高度为 18.00m。立杆纵距 L=1.2m，步距 h=1.8m，立杆横距 Lb=0.85m。二.编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）2、《建筑结构荷载法律规范》（GB50009-2001）3、工程设计图纸及地质资料等4、《建筑施工手册》（第四版）三、脚手架布置本工程采纳落地式外双排脚手架，沿建筑四周封闭施工。四.脚手架设计外落地式双排脚手架计算见计算部分。五.脚手架施工技术措施一) 脚手架使用的材料要求本工程搭设的外脚手架主要以防护为主，在脚手架上堆放材料应严格控制数量，禁止超过脚手架的使用荷载。1. 脚手架钢管的尺寸采纳 φ48×3.5 钢管。钢管有产品质量合格证，并有质量检验报告。钢管表面平直光滑,没有裂缝、结疤、分层、错位、硬毛刺、压痕和深的划道。 钢管上严禁打孔。 钢管必须涂有防锈漆。2. 旧钢管锈蚀检查时，在锈蚀严重的钢管中抽取 3 根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时，坚决报废，不得使用。3. 扣件是采纳螺栓紧固的扣接连拉件，有直角扣件、旋转扣件、对接扣件及根据防滑要求设的非连接用的防滑扣件等几种。a. 扣件的质量要求:a) 扣件采纳可锻铸铁制成，新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证，其材质符合现行国家标准《钢管脚手架扣件》(GBl5831)的规定。b) 旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。c) 采纳的扣件，在螺栓拧紧扭力矩达 65N.m 时，不得发生破坏。d) 新旧扣件均进行防锈处理。b. 扣件的安装要求:a) 扣件规格必须与钢管外径相同；b) 螺栓拧紧扭力矩不少于 40N.m，且不大于 65N.m；c) 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜中煤七十二处赵固一矿选煤厂项目部 1下载后可任意编辑撑等用的直角扣件、旋转扣件的中心点的相互距离不大于 150mm；d) 对接扣件开口朝上或朝内；e) 各杆件端头伸出扣件盖板边缘的长度不小于 100mm。f) 脚手架使用的安全网等其它...
