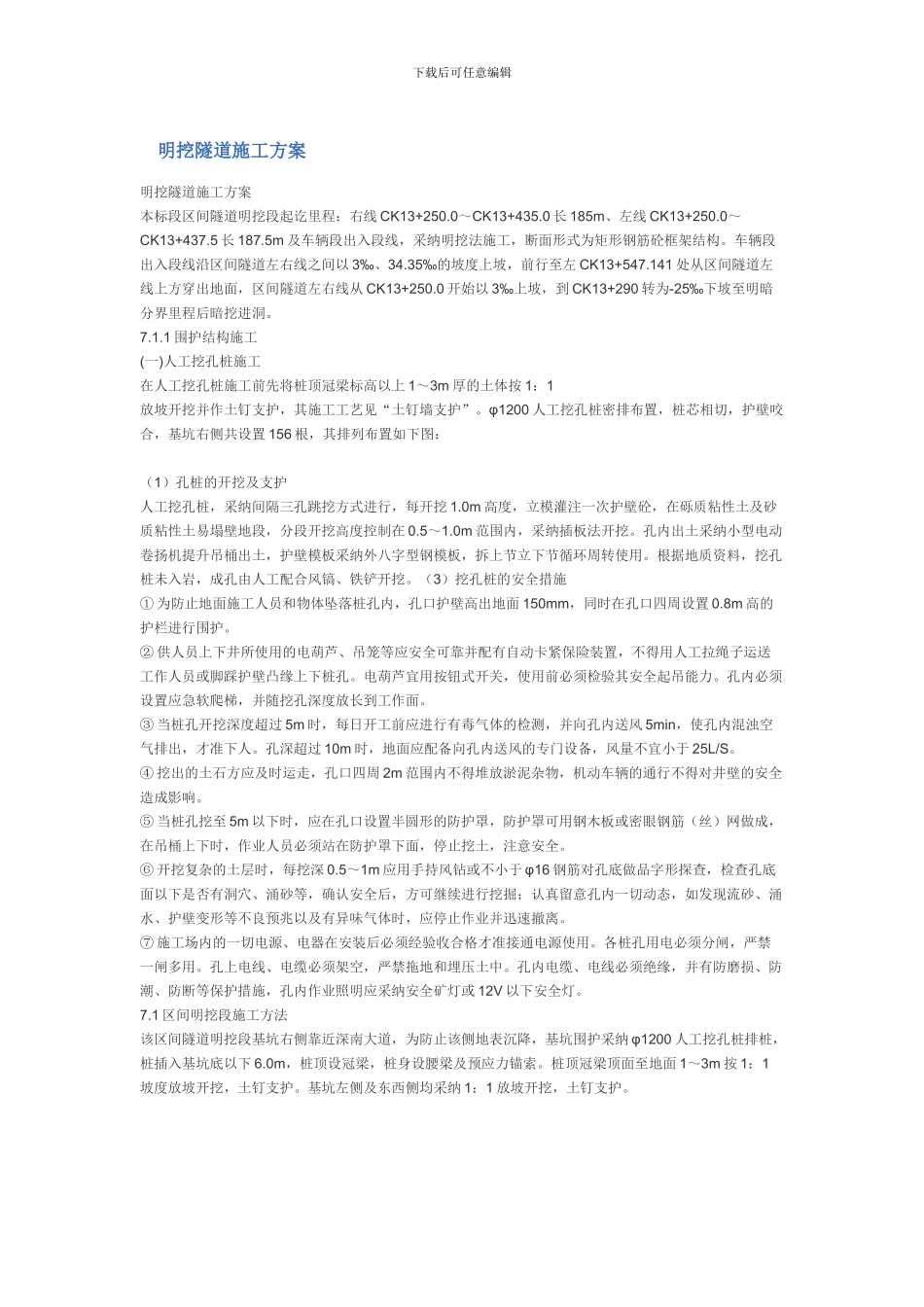

下载后可任意编辑明挖隧道施工方案明挖隧道施工方案本标段区间隧道明挖段起讫里程：右线 CK13+250.0～CK13+435.0 长 185m、左线 CK13+250.0～CK13+437.5 长 187.5m 及车辆段出入段线，采纳明挖法施工，断面形式为矩形钢筋砼框架结构。车辆段出入段线沿区间隧道左右线之间以 3‰、34.35‰的坡度上坡，前行至左 CK13+547.141 处从区间隧道左线上方穿出地面，区间隧道左右线从 CK13+250.0 开始以 3‰上坡，到 CK13+290 转为-25‰下坡至明暗分界里程后暗挖进洞。7.1.1 围护结构施工(一)人工挖孔桩施工在人工挖孔桩施工前先将桩顶冠梁标高以上 1～3m 厚的土体按 1：1放坡开挖并作土钉支护，其施工工艺见“土钉墙支护”。φ1200 人工挖孔桩密排布置，桩芯相切，护壁咬合，基坑右侧共设置 156 根，其排列布置如下图： （1）孔桩的开挖及支护人工挖孔桩，采纳间隔三孔跳挖方式进行，每开挖 1.0m 高度，立模灌注一次护壁砼，在砾质粘性土及砂质粘性土易塌壁地段，分段开挖高度控制在 0.5～1.0m 范围内，采纳插板法开挖。孔内出土采纳小型电动卷扬机提升吊桶出土，护壁模板采纳外八字型钢模板，拆上节立下节循环周转使用。根据地质资料，挖孔桩未入岩，成孔由人工配合风镐、铁铲开挖。（3）挖孔桩的安全措施① 为防止地面施工人员和物体坠落桩孔内，孔口护壁高出地面 150mm，同时在孔口四周设置 0.8m 高的护栏进行围护。② 供人员上下井所使用的电葫芦、吊笼等应安全可靠并配有自动卡紧保险装置，不得用人工拉绳子运送工作人员或脚踩护壁凸缘上下桩孔。电葫芦宜用按钮式开关，使用前必须检验其安全起吊能力。孔内必须设置应急软爬梯，并随挖孔深度放长到工作面。③ 当桩孔开挖深度超过 5m 时，每日开工前应进行有毒气体的检测，并向孔内送风 5min，使孔内混浊空气排出，才准下人。孔深超过 10m 时，地面应配备向孔内送风的专门设备，风量不宜小于 25L/S。④ 挖出的土石方应及时运走，孔口四周 2m 范围内不得堆放淤泥杂物，机动车辆的通行不得对井壁的安全造成影响。⑤ 当桩孔挖至 5m 以下时，应在孔口设置半圆形的防护罩，防护罩可用钢木板或密眼钢筋（丝）网做成，在吊桶上下时，作业人员必须站在防护罩下面，停止挖土，注意安全。⑥ 开挖复杂的土层时，每挖深 0.5～1m 应用手持风钻或不小于 φ16 钢筋对孔底做品字形探查，检查孔底面以下是否有洞穴、涌砂等，确认安全后，方可继续进行挖掘；认真留意孔...
