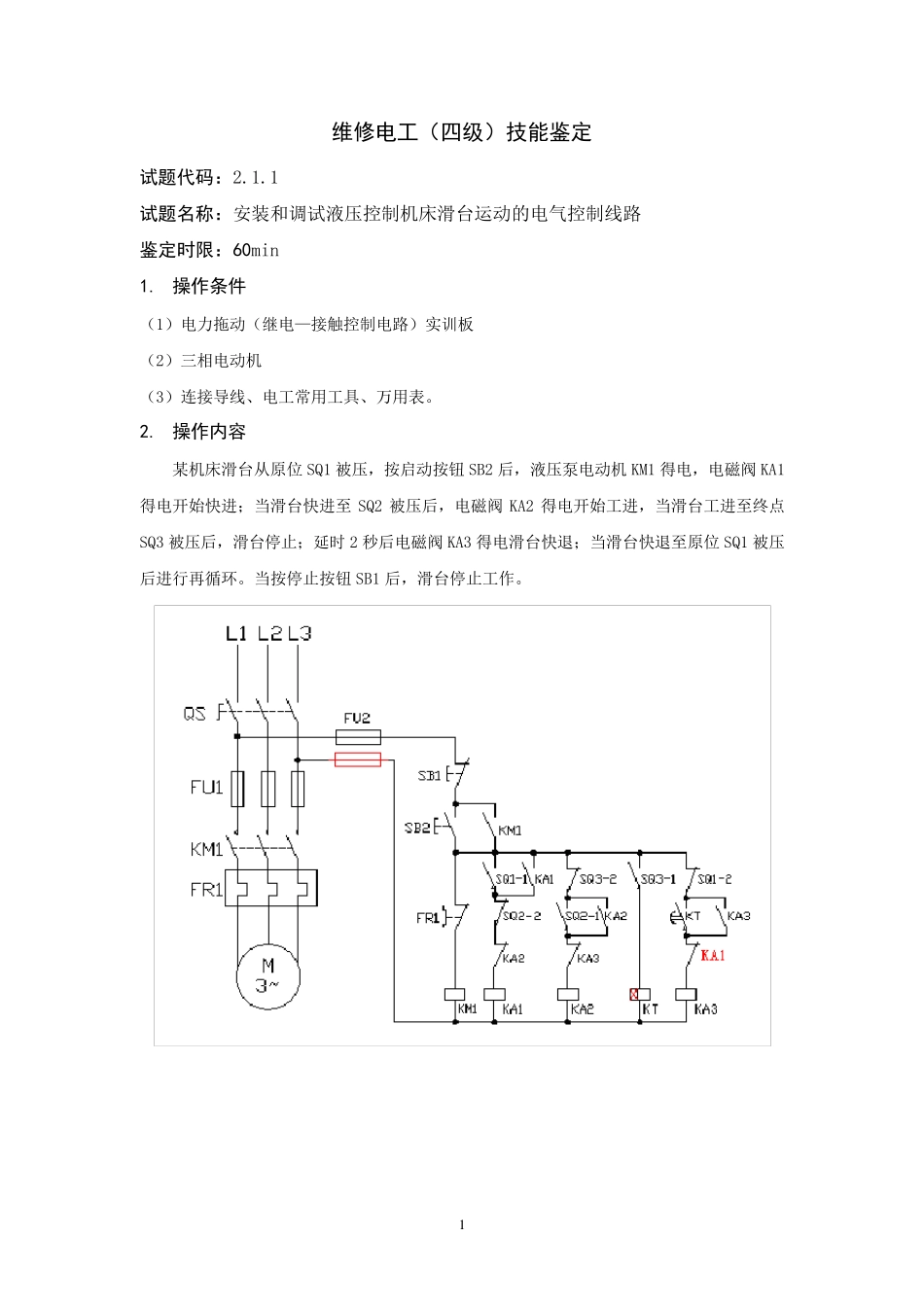

维修电工中级电气控制线路安装调试_第1页
1/28

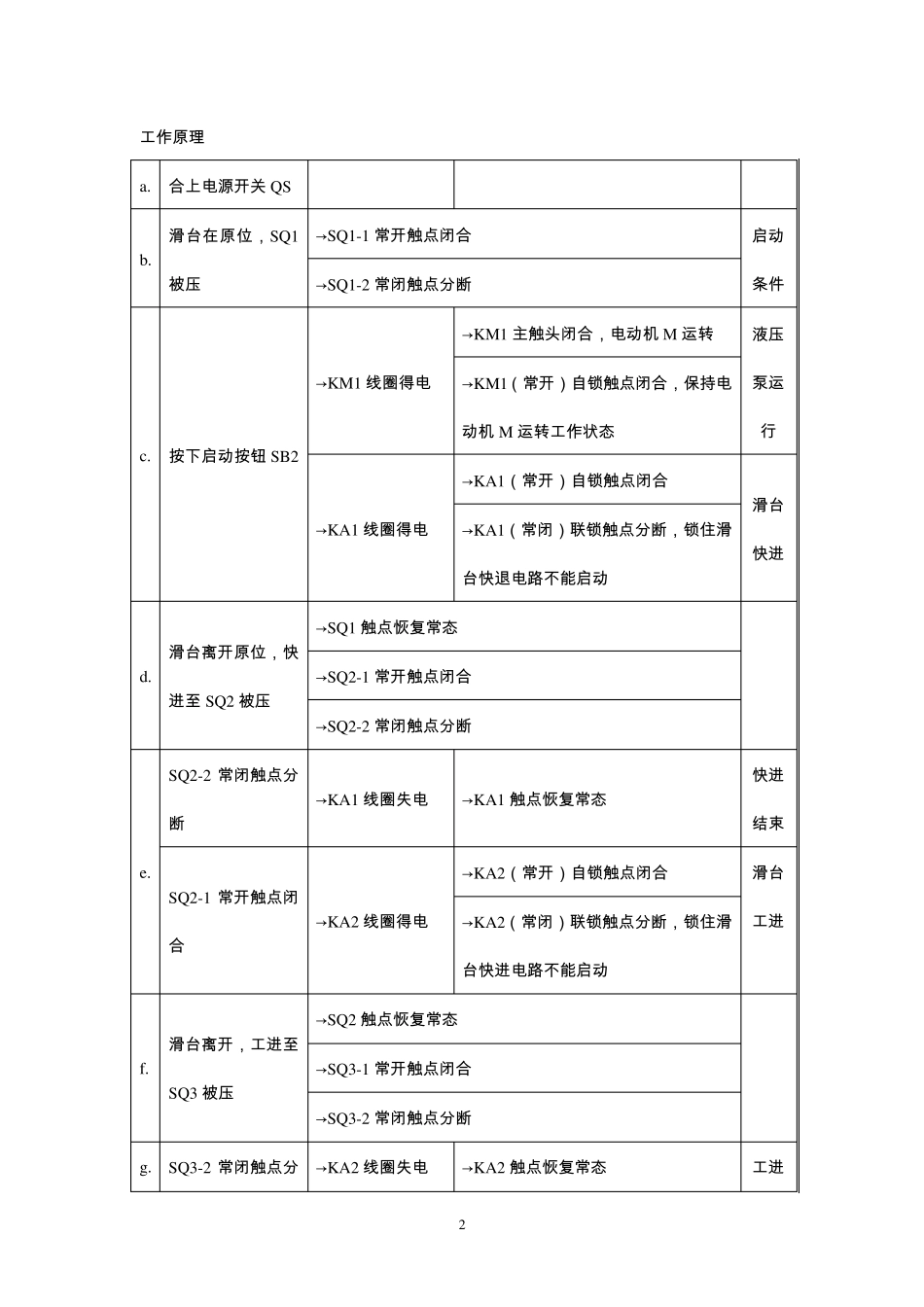

维修电工中级电气控制线路安装调试_第2页
2/28

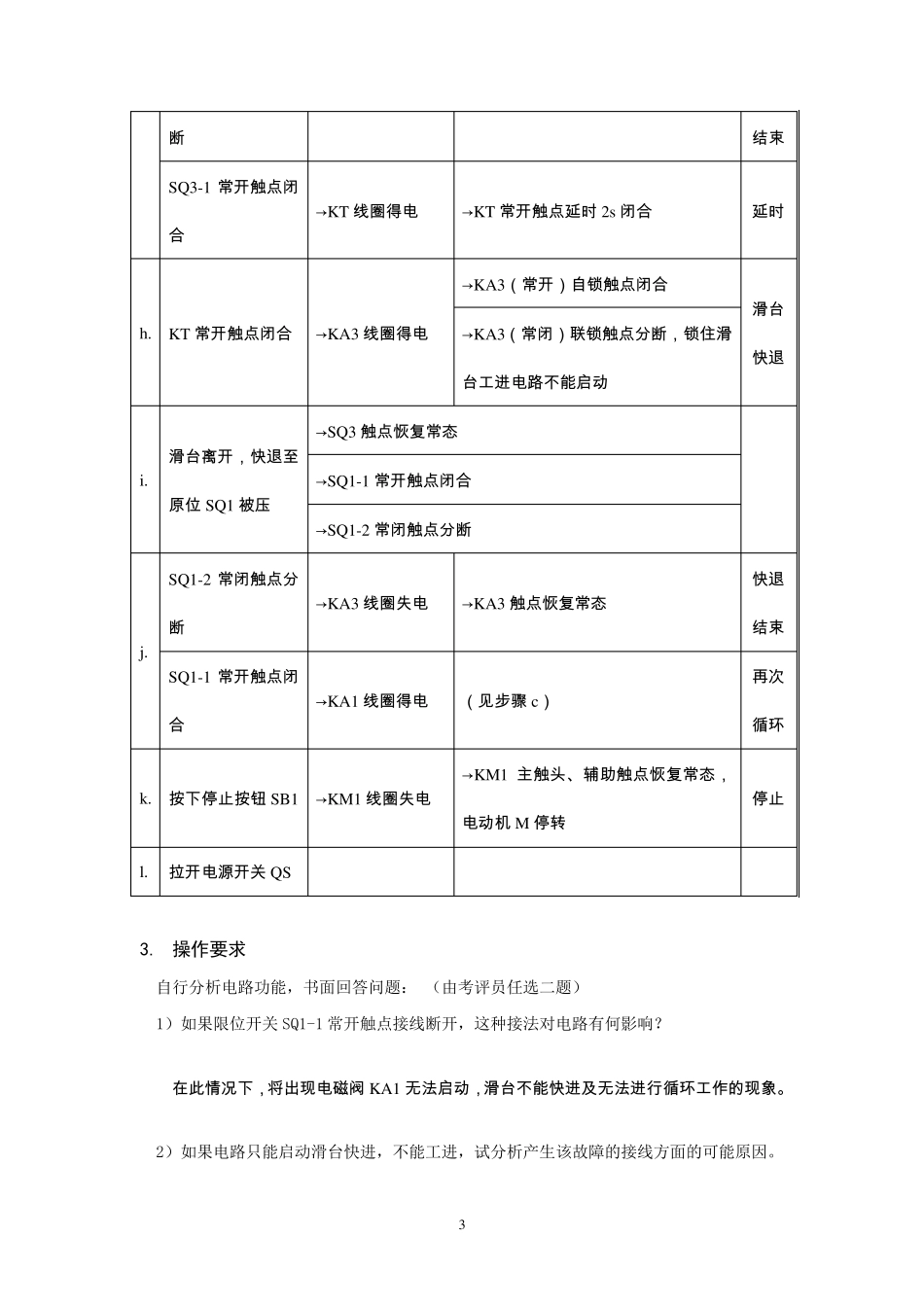

维修电工中级电气控制线路安装调试_第3页
3/28
1 维修电工(四级)技能鉴定 试题代码:2.1.1 试题名称:安装和调试液压控制机床滑台运动的电气控制线路 鉴定时限:60min 1. 操作条件 (1)电力拖动(继电—接触控制电路)实训板 (2)三相电动机 (3)连接导线、电工常用工具、万用表。 2. 操作内容 某机床滑台从原位 SQ1 被压,按启动按钮 SB2 后,液压泵电动机KM1 得电,电磁阀 KA1得电开始快进;当滑台快进至 SQ2 被压后,电磁阀 KA2 得电开始工进,当滑台工进至终点SQ3 被压后,滑台停止;延时 2 秒后电磁阀 KA3 得电滑台快退;当滑台快退至原位 SQ1 被压后进行再循环。当按停止按钮 SB1 后,滑台停止工作。 2 工 作 原 理 a. 合 上电 源 开 关 QS b. 滑 台 在 原 位 , SQ1被 压 →SQ1-1 常 开 触 点 闭 合 启 动条 件 →SQ1-2 常 闭 触 点 分 断 c. 按 下 启 动 按 钮 SB2 →KM1 线 圈 得 电 →KM1 主 触 头 闭 合 , 电 动 机 M 运 转 液 压泵 运行 →KM1( 常 开 ) 自 锁 触 点 闭 合 , 保 持 电动 机 M 运 转 工 作 状 态 →KA1 线 圈 得 电 →KA1( 常 开 ) 自 锁 触 点 闭 合 滑 台快 进 →KA1( 常 闭 ) 联 锁 触 点 分 断 , 锁 住 滑台 快 退 电 路 不 能 启 动 d. 滑 台 离 开 原 位 , 快进 至 SQ2 被 压 →SQ1 触 点 恢 复 常 态 →SQ2-1 常 开 触 点 闭 合 →SQ2-2 常 闭 触 点 分 断 e. SQ2-2 常 闭 触 点 分断 →KA1 线 圈 失 电 →KA1 触 点 恢 复 常 态 快 进结 束 SQ2-1 常 开 触 点 闭合 →KA2 线 圈 得 电 →KA2( 常 开 ) 自 锁 触 点 闭 合 滑 台工 进 →KA2( 常 闭 ) 联 锁 触 点 分 断 , 锁 住 滑台 快 进 电 路 不 能 启 动 f. 滑 台 离 开 , 工 进 至SQ3 被 压 →SQ2 触 点 恢 复 常 态 →SQ3-1 常 开 触 点 闭 合 →SQ3-2 常 闭 触 点 分 断 g . SQ3-2 常 闭 触 点 分→KA2 线 圈 失 电 →KA2 触 点 恢 复 常 态 工 进 3 断 结 束 SQ3-1 常 开 触 点 闭合 →KT 线 圈 得 电 →KT 常 开 触 点 延 时 2s 闭 合 延 时 h. KT 常 开 触 点 闭 合 →KA3 线 圈 得 电 →KA3(...
