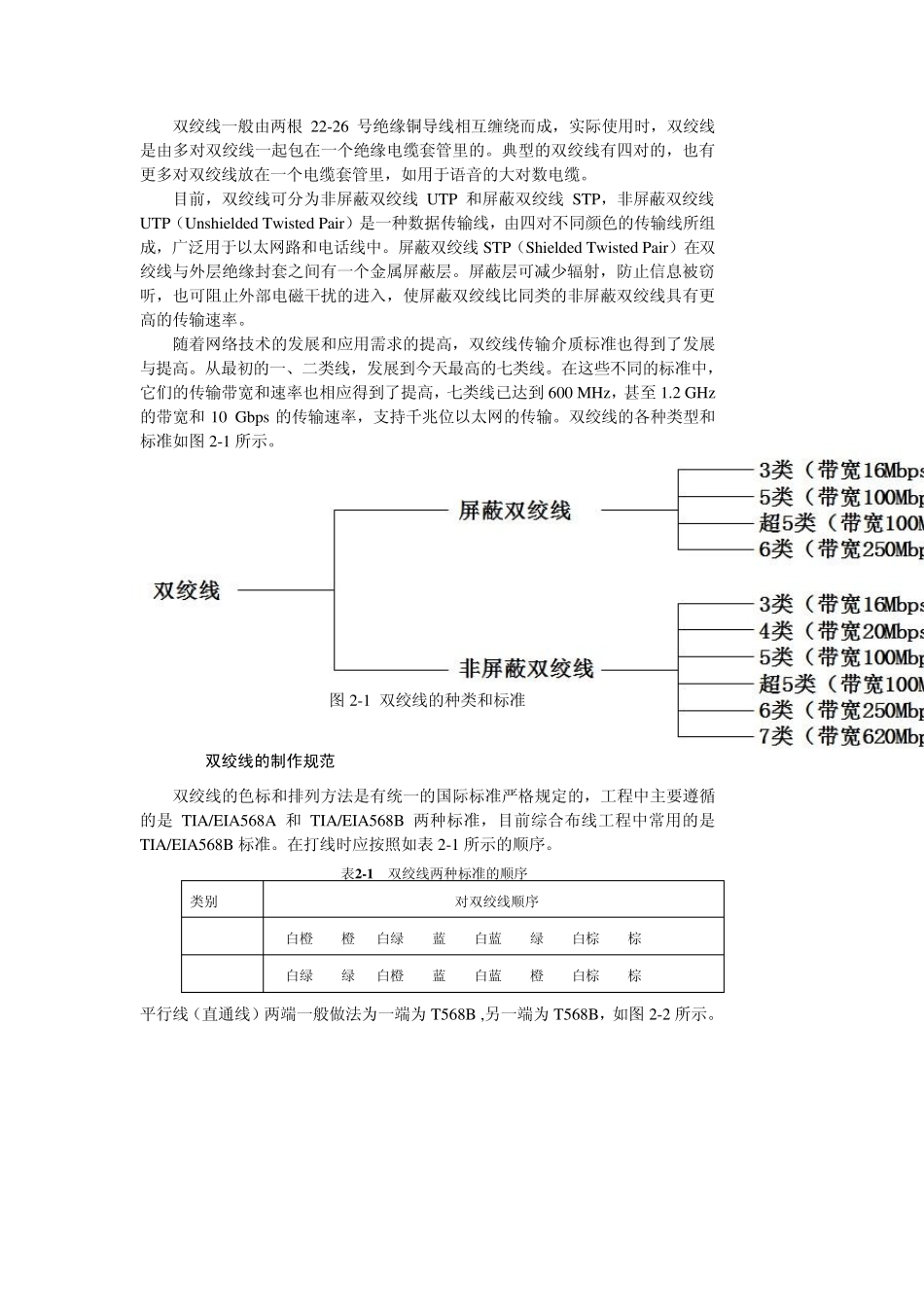

第2章 综合布线实训 现代的建筑物，已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的、容错的组网方案；同时由于新技术、新产品不断出现，传输线路要能够在若干年里适应发展的需要。因此建立一套能够全面支持各种系统应用如通信网络中心、数据处理中心，本身又具有开放、兼容、可靠性高、实用性强、易于管理、具有先进性、面向未来的综合布线系统，对于现代化建筑是必不可少的。 结构化综合布线系统（Structured Cabling System）采用模块化和分层星型拓扑结构，它能适应任何大楼或建筑物的布线系统。主要系统为建筑与建筑群综合布线系统(Premises Distribution System, 缩写 PDS)。PDS 是一个能够支持任何用户选择的语音、数据、多媒体等多种应用业务系统的建筑物通信布线系统。 本章通过综合布线的各种任务实例，以各类任务需求完成综合布线的实训目标。通过任务方式来完成综合布线的一些典型任务和实施过程，帮助读者理解综合布线的典型应用，初步具备综合布线工程设计、实施、验收的能力。 2.1 任务 1 双绞线的制作 2.1.1 任务描述 在某单位的综合布线系统施工过程中需要制作工作区信息模块至计算机的双绞线跳线若干，配线间需制作双绞线跳线若干用于交换机到配线架的中继跳线。类型有直通线和交叉线，请制作双绞线直通线与交叉跳线若干。 2.1.2 任务目标 1．任务目标 完成双绞线直通线和交叉跳线的制作。 2．任务目的 通过双绞线的制作，了解双绞线的相关知识，熟悉双绞线的制作规范和步骤，了解在综合布线中的应用环境。 2.1.3 知识链接 1．双绞线 目前，在通信线路上使用的传输介质主要有：双绞线、大对数双绞线、光缆。双绞线（Twistedpair，TP）是一种综合布线工程中最常用的传输介质。双绞线是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线。两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。 双绞线一般由两根 22-26 号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里，如用于语音的大对数电缆。 目前，双绞线可分为非屏蔽双绞线 UTP 和屏蔽双绞线 STP，非屏蔽双绞线UTP（Unshielded Twisted Pair）...
