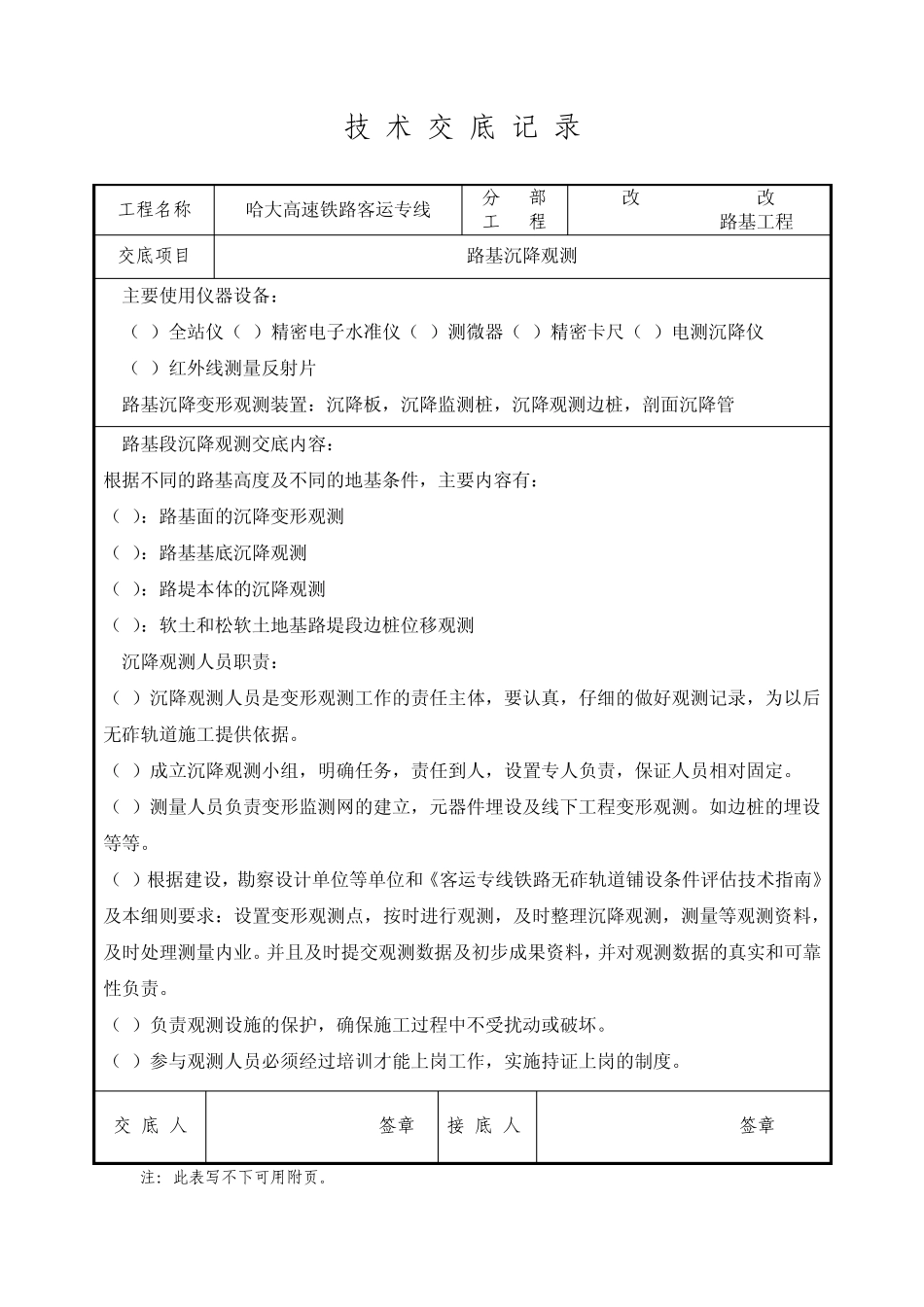

技 术 交 底 记 录 工程名称 哈大高速铁路客运专线 分 部 工 程 改DK319+215.8-改DK321+536.33路基工程 交底项目 路基沉降观测 1.主要使用仪器设备: (1)全站仪(2)精密电子水准仪(3)测微器(4)精密卡尺(5)电测沉降仪 (6)红外线测量反射片 2.路基沉降变形观测装置:沉降板,沉降监测桩,沉降观测边桩,剖面沉降管 2.路基段沉降观测交底内容: 根据不同的路基高度及不同的地基条件,主要内容有: (1):路基面的沉降变形观测 (2):路基基底沉降观测 (3):路堤本体的沉降观测 (4):软土和松软土地基路堤段边桩位移观测 3.沉降观测人员职责: (1)沉降观测人员是变形观测工作的责任主体,要认真,仔细的做好观测记录,为以后无砟轨道施工提供依据。 (2)成立沉降观测小组,明确任务,责任到人,设置专人负责,保证人员相对固定。 (3)测量人员负责变形监测网的建立,元器件埋设及线下工程变形观测。如边桩的埋设等等。 (4)根据建设,勘察设计单位等单位和《客运专线铁路无砟轨道铺设条件评估技术指南》及本细则要求:设置变形观测点,按时进行观测,及时整理沉降观测,测量等观测资料,及时处理测量内业。并且及时提交观测数据及初步成果资料,并对观测数据的真实和可靠性负责。 (5)负责观测设施的保护,确保施工过程中不受扰动或破坏。 (6)参与观测人员必须经过培训才能上岗工作,实施持证上岗的制度。 交 底 人 签章 接 底 人 签章 注:此表写不下可用附页。 技 术 交 底 记 录 工程名称 哈大高速铁路客运专线 分 部 工 程 改DK319+215.8-改DK321+536.33路基工程 交底项目 路基沉降观测 (7)沉降观测人员负责《无碴轨道铺设条件的评估报告》的编制工作。 (8)参与制定沉降变形观测及评估工作的实施工作。 (9)测量人员定期按时的进行沉降观测,及时的处理数据,并向上级领导汇报观测内容以及观测中遇到的问题。 4.沉降变形观测网的建立 (1)变形监测网包括水平位移监测网,垂直位移监测网,满足以下要求: (a)水平位移监测网可以采用独立坐标系统按三等精度要求建立,并一次布网完成。利用已有的CPⅠ和 CPⅡ控制点,实现水平位移监测网坐标与施工平面控制网坐标的互相转换。变形控制点采用右强制归心装置的观测墩;照准标志应采用强制对中装置的红外线测距反射片。 (b)垂直位移监测网可根据需要独立建立,精度按二等水准测量精度控制,高程采用...
