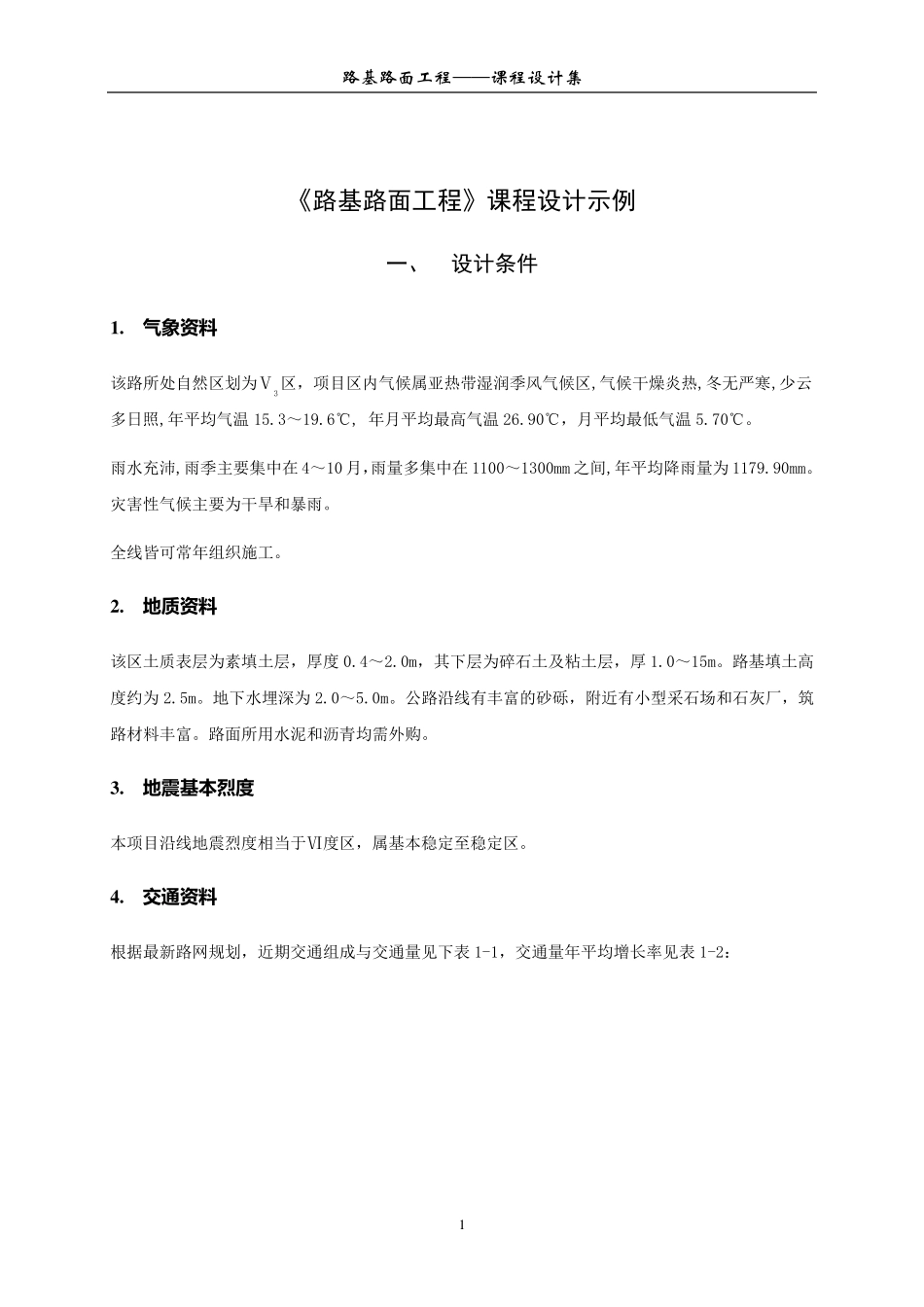

路基路面工程——课程设计集 1 《路基路面工程》课程设计示例 一、 设计条件 1 . 气 象 资 料 该路所处自然区划为Ⅴ3区，项目区内气候属亚热带湿润季风气候区,气候干燥炎热,冬无严寒,少云多日照,年平均气温15.3～19.6℃, 年月平均最高气温26.90℃，月平均最低气温5.70℃。 雨水充沛,雨季主要集中在 4～10 月，雨量多集中在 1100～1300mm 之间,年平均降雨量为1179.90mm。灾害性气候主要为干旱和暴雨。 全线皆可常年组织施工。 2 . 地 质 资 料 该区土质表层为素填土层，厚度 0.4～2.0m，其下层为碎石土及粘土层，厚 1.0～15m。路基填土高度约为2.5m。地下水埋深为2.0～5.0m。公路沿线有丰富的砂砾，附近有小型采石场和石灰厂，筑路材料丰富。路面所用水泥和沥青均需外购。 3 . 地 震 基 本 烈 度 本项目沿线地震烈度相当于Ⅵ度区，属基本稳定至稳定区。 4 . 交通资 料 根据最新路网规划，近期交通组成与交通量见下表 1-1，交通量年平均增长率见表 1-2： 路基路面工程——课程设计集 2 近期交通组成与交通量 【表1-1】 车 型 交通量（辆/日） 解放CA10B 210 尼桑CK20L 150 东风EQ-140 300 菲亚特650E 180 太脱拉138 130 日野KB-222 150 吉尔130 210 依发H6 130 斯柯达706R 100 小轿车 700 交通量年增长率γ （表1-2） 期 限 增 长 率 （ %） 期 限 增 长 率 （ %） 30 年 的 前 5 年 6.6 30 年 内的 5-15 年 6.2 30 年 的 前 15-25 年 5.9 30 年 的 后 5 年 5.0 路基路面工程——课程设计集 3 二、 设计要求 1. 设计中学生学生应在独立思考的基础上有方向、有目的的查阅有关文献资料。 2. 学生应根据设计进度要求，提交设计成果。 3. 设计结束时，应提交完整的设计说明书（包括计算书）和设计图纸。 设计说明书主要介绍设计任务概况、设计标准、设计思路、设计原则、设计方案的比较和说明、设计工作概况、工作的特点和难点、主要技术问题与解决办法，以及主要技术资料。要求用 A4 白纸，使用钢笔书写，做到工整、准确、清晰、精炼。 设计图纸应根据工程制图标准绘制，做到正确、丰满、美观、整洁。 设 计 内容 1. 根据交通资料确定道路和交通等级。 2. 进行路基路面结构方案设计，至少包括 1 个比较方案。 3. 路基设计部分包括对原地面的处理，路基填料的选择，路基干湿类型的确定及土基的回弹模量的确...
