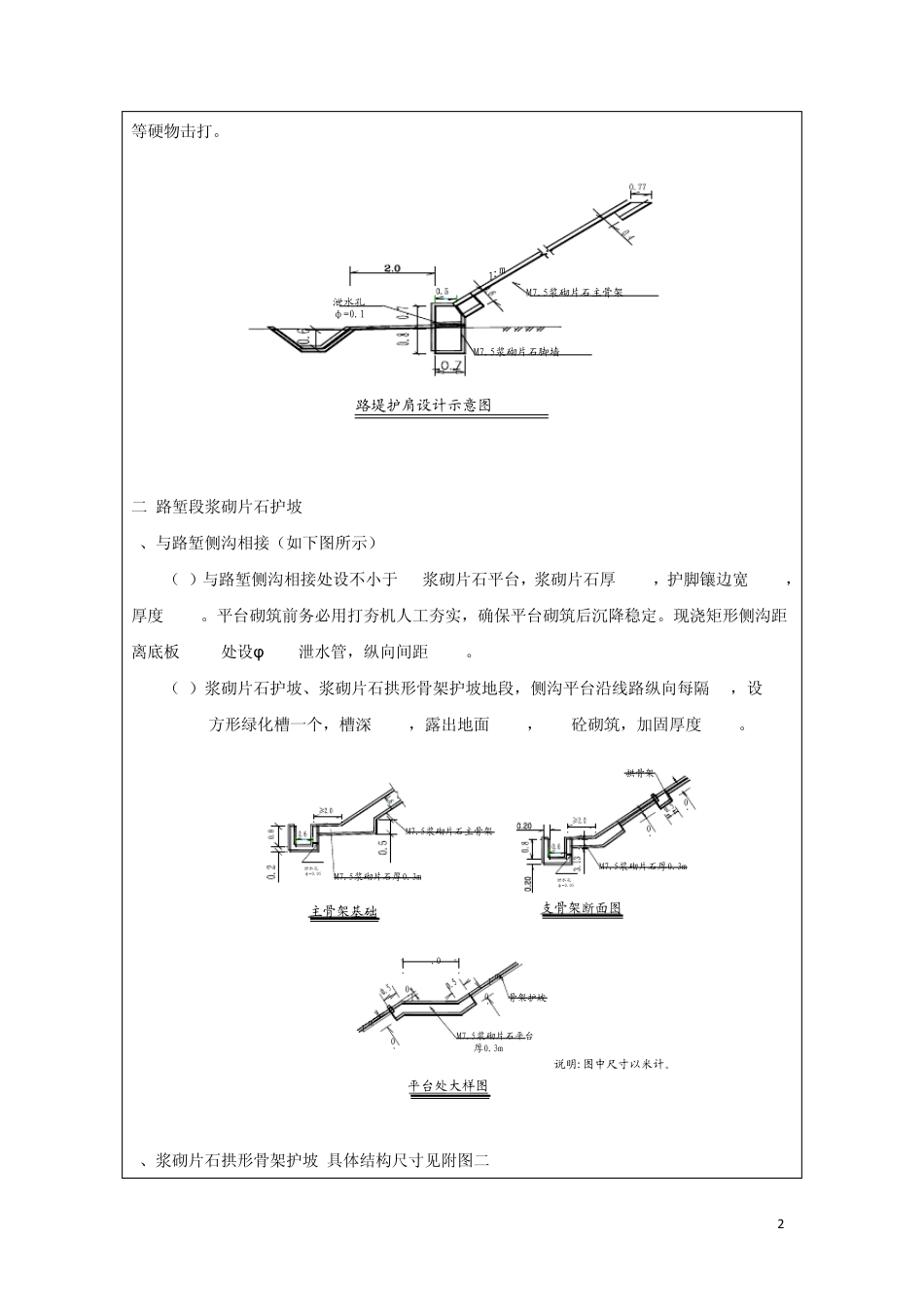

1 技 术 交 底 书 交底单位名称： 编号： 工程名称 路基工程 设计文件图号 施工部位 附属工程 交底日期 2009年10月1日 技术交底内容： 一．路堤段浆砌片石拱形骨架护坡 1．路堤脚墙基础 边坡脚墙采用M7.5 浆砌片石，按照1：1.5 坡率放样出坡脚线，脚墙高1.5ｍ，埋深0.8m ，外露高度0.7m 。脚墙底部宽度70cm ，顶部水平面宽度50cm ，另在坡面侧设置50cm 长护脚，(护脚在空心砖部分厚40cm ，在拱形骨架部分厚60cm )；脚墙在原地面上方5～10cm 处纵向按1m 间距设φ 10cm 泄水孔。脚墙断面结构尺寸详见附图一。 2．路堤护坡 (1)路基边坡高度大于3m 一般地段（即坡长大于4.5m ），采用拱形骨架护坡。骨架内培土撒草籽、种植灌木护坡。填高小于3m 时采用空心砖内培土撒草籽。 (2)拱形骨架厚度为 0.6m （主骨架、拱骨架、起终点镶边），骨架起终点侧边，底部基础及顶部设0.5m 宽的镶边，顶部镶边厚度为 40cm ，护肩尺寸如下图所示。底部镶边接脚墙基础（即脚墙护脚）镶边、基础及骨架均采用M7.5 浆砌片石砌筑（详见附图二）。 (3)施工前应清刷坡面浮土，填补坑凹并夯实，使坡面大致平整。 (4)骨架砌筑前按照放样控制桩位、设计形式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。 (5)砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度，骨架应与坡面密贴，骨架流水面应与草坡表面平顺，骨架基础与下部侧沟平台，浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙。 (6)为便于养护，原则上在桥台锥坡、涵洞八字墙与边坡结合处设宽1.0m ,厚0.5m 的阶梯形踏步，踏步设在主骨架处（见附图三）。 3．混凝土空心砖护坡护坡 (1). 路堤边坡高度小于3m 一般地段（即坡长小于4.5m ），采用砼空心砖内培土植草护坡。施工前应清刷坡面浮土，填补坑凹，使坡面大致平整。 (2).混凝土空心砖应自下而上铺设，铺设时用橡皮锤击打使砖与坡面紧贴，不得使用铁锤 2 等硬物击打。 φ=0.1泄水孔1:mM7.5浆砌片石主骨架M7.5浆砌片石脚墙4%路堤护肩设计示意图 二.路堑段浆砌片石护坡 1、与路堑侧沟相接（如下图所示） （1）与路堑侧沟相接处设不小于 2m浆砌片石平台，浆砌片石厚 30cm，护脚镶边宽 50cm，厚度 60cm。平台砌筑前务必用打夯机人工夯实，确保平台砌筑后沉降稳定。现浇矩形侧沟距离底板 15cm处设φ 5cm泄水管，纵向间距 10cm。 （2）浆砌片石护坡、浆砌片石拱...
