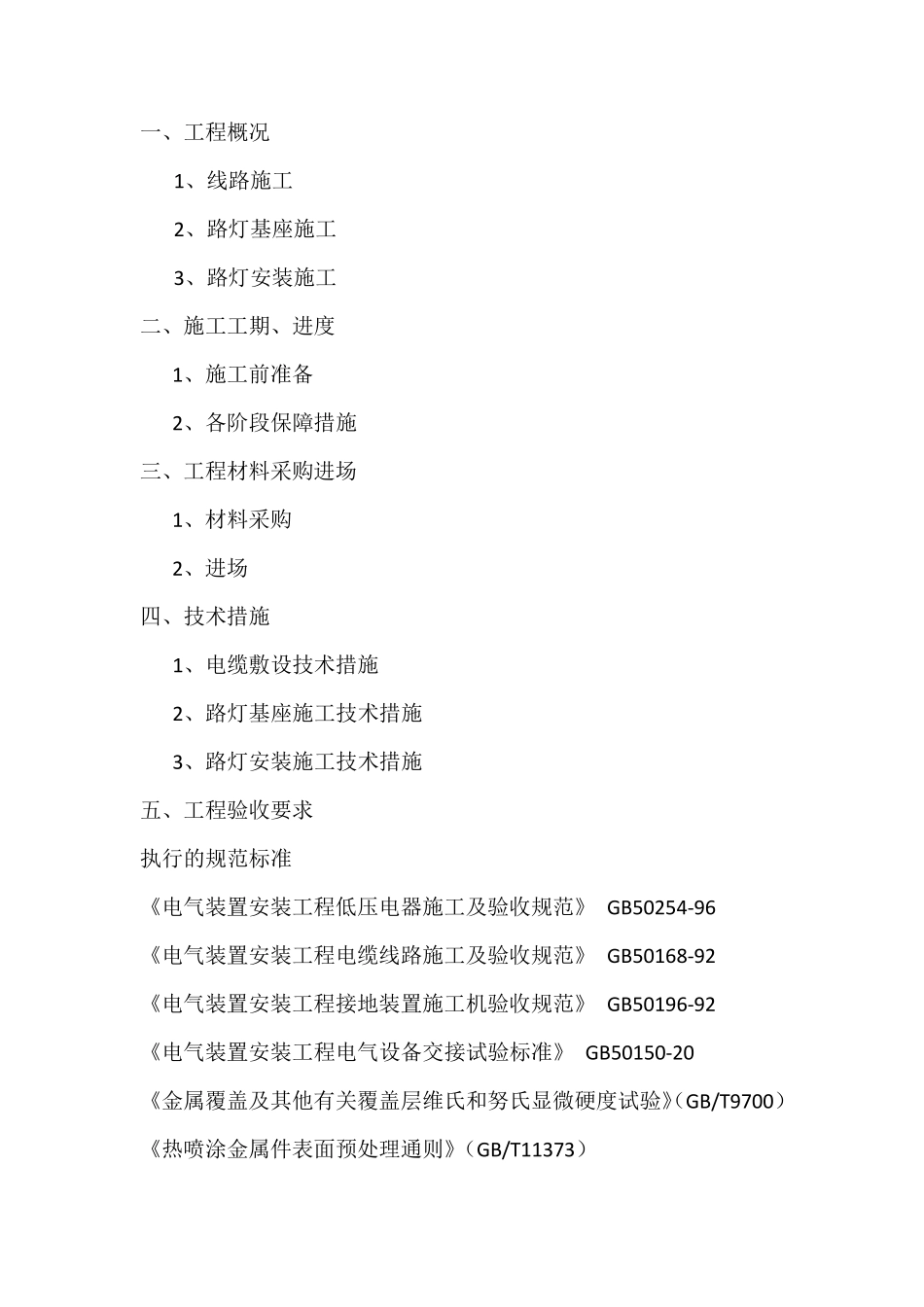

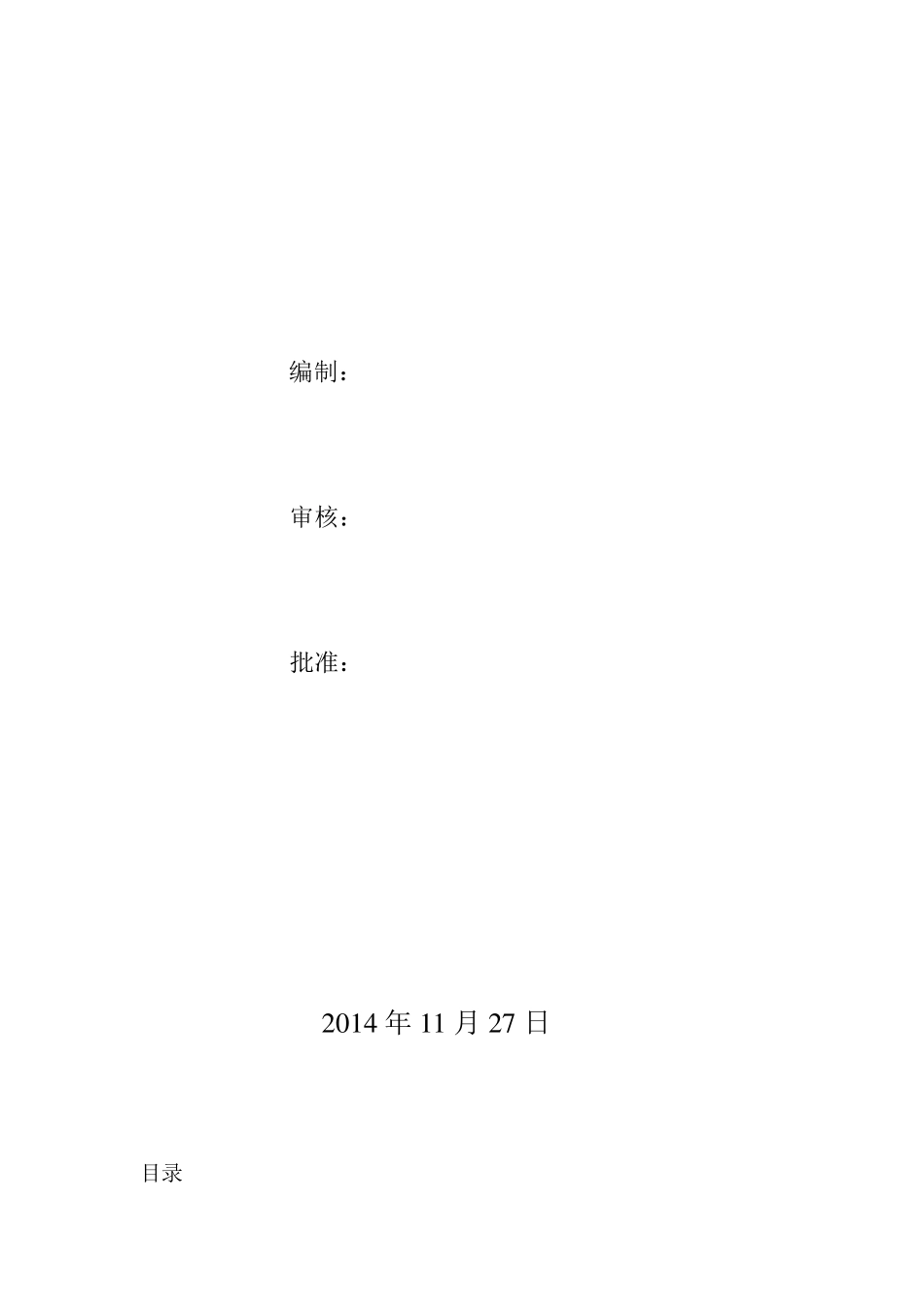

编制： 审核： 批准： 2 0 1 4 年 1 1 月 2 7 日 目录 一、工程概况 1、线路施工 2、路灯基座施工 3、路灯安装施工 二、施工工期、进度 1、施工前准备 2、各阶段保障措施 三、工程材料采购进场 1、材料采购 2、进场 四、技术措施 1、电缆敷设技术措施 2、路灯基座施工技术措施 3、路灯安装施工技术措施 五、工程验收要求 执行的规范标准 《电气装置安装工程低压电器施工及验收规范》 GB50254-96 《电气装置安装工程电缆线路施工及验收规范》 GB50168-92 《电气装置安装工程接地装置施工机验收规范》 GB50196-92 《电气装置安装工程电气设备交接试验标准》 GB50150-20 《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700） 《热喷涂金属件表面预处理通则》（GB/T11373） 《钢铁热浸铝工艺及质量检验》（ZBJ36011） 一、工程概况 本工程主要为日照港岚北港务有限公司码头道路沿线和码头前沿提供照明，电压等级为交流 380V/220V，共有三处电源供电点，分别为中铁建预制场、26#箱变和码头门机配电室。 根据现场勘查后，采用以下施工流程：设定路灯位置→挖坑→浇注路灯基础→挖沟→埋管→敷设电缆→ 绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收，码头前沿装在门机指定位置。 1、线路施工 本工程电缆主要为 5*35 平方常规铝线，约 3400 米，敷设方式分为地埋穿管敷设和沿海堤坝穿管敷设。从中铁建预制场西侧路段至26#箱变处为地埋穿管敷设，采用∅ 80PVC 管，约 1300 米；从 26#箱变至码头前沿为沿海堤坝穿管敷设，采用 DN80 镀锌钢管，约 2100 米，码头前沿在门机指定位置安装一体化投光灯。 电缆敷设严格按照《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）的要求施工。 2、路灯基座施工 按 甲 方 提 供 路 灯 基 础 图 纸 预 制 金 属 构 件 开 挖 相 应 尺 寸（1000mm*1000mm*1500mm）的基坑，基础底部的浮土要清除干净，满足承载力和稳定性的要求。 3、路灯安装施工 路灯安装要按照标准规范要求，每隔 80 米一盏，灯杆、灯头固定牢靠，达到现场环境所需的照明要求以及防风、防浪等级要求。 二、施工工期、进度 本工程工期为签订合同后30 天内完工。 1.施工前准备 1.1 生产准备 ①抓紧搞好施工临时设施、水电的布置，确定材料的进场。 ②按照本工程的特点，合理布置施工设备，绘制施工平面图，合理...
