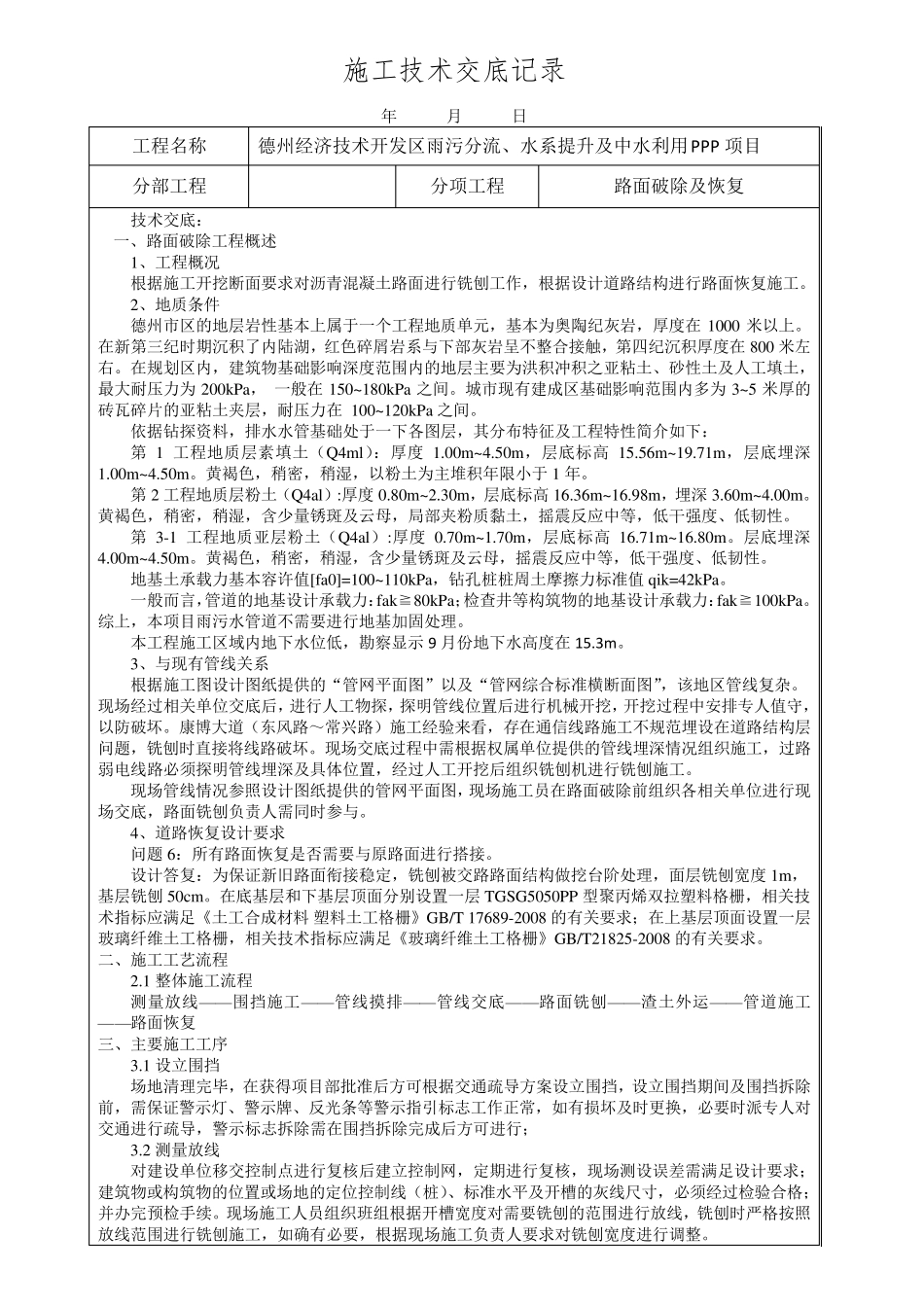

施工技术交底记录 年 月 日 工程名称 德州经济技术开发区雨污分流、水系提升及中水利用PPP 项目 分部工程 分项工程 路面破除及恢复 技术交底: 一、路面破除工程概述 1、工程概况 根据施工开挖断面要求对沥青混凝土路面进行铣刨工作,根据设计道路结构进行路面恢复施工。 2、地质条件 德州市区的地层岩性基本上属于一个工程地质单元,基本为奥陶纪灰岩,厚度在 1000 米以上。在新第三纪时期沉积了内陆湖,红色碎屑岩系与下部灰岩呈不整合接触,第四纪沉积厚度在 800 米左右。在规划区内,建筑物基础影响深度范围内的地层主要为洪积冲积之亚粘土、砂性土及人工填土,最大耐压力为 200kPa, 一般在 150~180kPa 之间。城市现有建成区基础影响范围内多为 3~5 米厚的砖瓦碎片的亚粘土夹层,耐压力在 100~120kPa 之间。 依据钻探资料,排水水管基础处于一下各图层,其分布特征及工程特性简介如下: 第 1 工程地质层素填土(Q4ml):厚度 1.00m~4.50m,层底标高15.56m~19.71m,层底埋深1.00m~4.50m。黄褐色,稍密,稍湿,以粉土为主堆积年限小于 1 年。 第 2 工程地质层粉土(Q4al):厚度 0.80m~2.30m,层底标高16.36m~16.98m,埋深3.60m~4.00m。黄褐色,稍密,稍湿,含少量锈斑及云母,局部夹粉质黏土,摇震反应中等,低干强度、低韧性。 第 3-1 工程地质亚层粉土(Q4al):厚度 0.70m~1.70m,层底标高16.71m~16.80m。层底埋深4.00m~4.50m。黄褐色,稍密,稍湿,含少量锈斑及云母,摇震反应中等,低干强度、低韧性。 地基土承载力基本容许值[fa0]=100~110kPa,钻孔桩桩周土摩擦力标准值qik=42kPa。 一般而言,管道的地基设计承载力:fak≧80kPa;检查井等构筑物的地基设计承载力:fak≧100kPa。综上,本项目雨污水管道不需要进行地基加固处理。 本工程施工区域内地下水位低,勘察显示9 月份地下水高度在 15.3m 。 3、与现有管线关系 根据施工图设计图纸提供的“管网平面图”以及“管网综合标准横断面图”,该地区管线复杂。现场经过相关单位交底后,进行人工物探,探明管线位置后进行机械开挖,开挖过程中安排专人值守,以防破坏。康博大道(东风路~常兴路)施工经验来看,存在通信线路施工不规范埋设在道路结构层问题,铣刨时直接将线路破坏。现场交底过程中需根据权属单位提供的管线埋深情况组织施工,过路弱电线路必须探明管线埋深及具体位置,经过人工开挖后组织铣刨机进行铣刨施工。 现场管线情...
